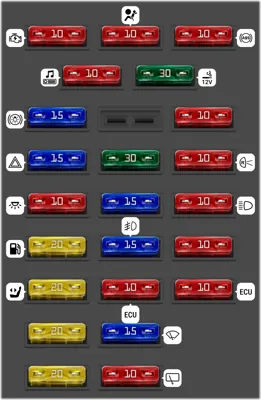

CAJA DE FUSIBLES EN EL INTERIOR
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Motor de arranque | |
| 2 | 10A | Bolsa de aire | |
| 3 | 10A | ABS/ABD | |
| 4 | 10A | Audio, Espejo retrovisor exterior | |
| 5 | 30A | Encendedor de cigarrillos, toma de corriente | |
| 6 | 15A | Luz de freno | |
| 7 | 15A | Luz de emergencia | |
| 8 | 10A | Luz interior | |
| 9 | 20A | Bomba de combustible | |
| 10 | 20A | TCCU/Asiento eléctrico | |
| 11 | 20A | OVPR-1 (GSL) | |
| 12 | 20A | OVPR-4 (GSL) | |
| 13 | - | - | |
| 14 | 30A | Calefaccionado del vidrio trasero | |
| 15 | 15A | Techo solar | |
| 16 | 15A | Luz antiniebla trasera, ECS | |
| 17 | 10A | Unidad | |
| 18 | 15A | Limpiaparabrisas y lavaparabrisas delantero | |
| 19 | 10A | Limpiaparabrisas trasero, lavaparabrisas, aire acondicionado | |
| 20 | 10A | TCCU / TCU | |
| 21 | 10A | Luz de reversa, Luz de señal de giro | |
| 22 | 10A | Faros, tablero de instrumentos | |
| 23 | 10A | OVPR (GSL) | |
| 24 | 10A | Unidad, relé, reloj, Interruptor de detección de velocidad |
CAJA DE FUSIBLES Y RELÉS EN EL COMPARTIMIENTO DEL MOTOR
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Luz trasera | ||
| 2 | Claxon | ||
| 3 | Luz antiniebla delantera | ||
| 4 | Luz delantera (baja) | ||
| 5 | Luz delantera (alta) | ||
| 6 | Compresor (Diésel) Resistor (Gasolina) | ||
| 7 | Aire acondicionado | ||
| 8 | Ventilador del condensador - 2 | ||
| 9 | Ventilador del condensador - 1 | ||
| 10 | 10A | Luz trasera (izquierda) | |
| 11 | 10A | Luz trasera (derecha) | |
| 12 | 15A | Luz delantera (izquierda) | |
| 13 | 15A | Luz delantera (derecha) | |
| 14 | 30A | Ventilador | |
| 15 | 15A | Cerradura de puerta | |
| 16 | 10A | Claxon | |
| 17 | 10A | Compresor del aire acondicionado | |
| 18 | 15A | Luz antiniebla delantera | |
| 19 | 30A | Ventana eléctrica | |
| 20 | 30A | Ventilador del condensador | |
| 21 | 40A | Lámpara | |
| 22 | 40A | Interruptor de encendido | |
| 23 | 60A | I/P B+2 | |
| 24 | 60A | I/P B+1 |
