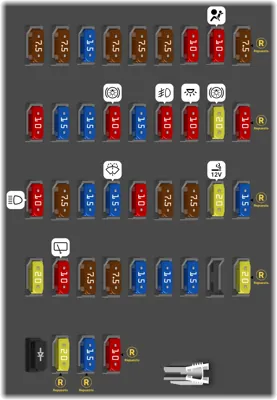

CAJA DE FUSIBLES INTERIOR
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 2 | 20A | Repuesto | |
| 3 | 15A | Repuesto | |
| 4 | 10A | Repuesto | |
| 5 | 20A | Techo solar | |
| 6 | 10A | Limpiaparabrisas trasero | |
| 7 | 7.5A | Reloj Tablero de instrumentos | |
| 8 | 7.5A | Sirena Ventana eléctrica | |
| 9 | 15A | Audio Multi Vision | |
| 10 | 15A | Cierre de puerta | |
| 11 | 15A | Motor de arranque | |
| 13 | 20A | Fusible de repuesto | |
| 14 | 10A | Faros | |
| 15 | 7.5A | Espejo exterior aire acondicionado | |
| 16 | 15A | Limpiaparabrisas delantero Lavaparabrisas delantero | |
| 17 | 15A | Limpiaparabrisas trasero Lavaparabrisas trasero | |
| 18 | 10A | Desempañador Ventilador aire acondicionado | |
| 19 | 7.5A | Ventilador de potencia Espejo exterior Reloj | |
| 20 | 7.5A | Audio Multi Vision Navegación | |
| 21 | 20A | Encendedor de cigarros | |
| 22 | 15A | Fusible de repuesto | |
| 23 | 10A | Ventilador de refrigeración | |
| 24 | 15A | OVPR | |
| 26 | 10A | Luz de freno (remolque) | |
| 27 | 15A | Luz de emergencia | |
| 28 | 10A | Luz antiniebla trasera | |
| 29 | 10A | Luces interiores | |
| 30 | 20A | Luz de freno | |
| 31 | 10A | Fusible de repuesto | |
| 32 | 7.5A | Bloqueo de palanca de cambios A/T Inmovilizador | |
| 33 | 7.5A | Tablero de instrumentos STICS | |
| 34 | 15A | Luces de reversa Luz de señalización | |
| 35 | 7.5A | TCU TCCU | |
| 36 | 7.5A | Espejo interior Precalentamiento del motor Luz automática | |
| 37 | 7.5A | Sensor de velocidad | |
| 38 | 10A | ABS ESP | |
| 39 | 10A | Airbag | |
| 40 | 7.5A | Fusible de repuesto |

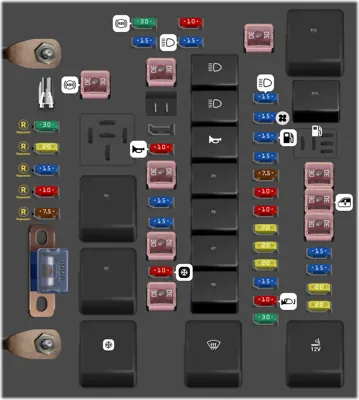

Motor de gasolina
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | COMPRESOR | ||
| - | VENTILADOR DEL RADIADOR (ALTO) | ||
| - | VENTILADOR DEL RADIADOR (BAJO) | ||
| - | DESEMPAÑADOR | ||
| - | MOTOR DE ARRANQUE | ||
| - | AIRE ACONDICIONADO | ||
| - | LUCES ANTINIEBLA DELANTERAS | ||
| - | LUCES TRASERAS | ||
| - | CLAXON | ||
| - | LUCES DELANTERAS (ALTA) | ||
| - | LUCES DELANTERAS (BAJA) | ||
| - | TOMA DE CORRIENTE | ||
| - | BOMBA DE COMBUSTIBLE | ||
| - | VENTILADOR TRASERO | ||
| - | VENTILADOR DELANTERO | ||
| 2 | 30A | ABS/ESP | |
| 3 | 30A | CAJA DE FUSIBLES EN LA CABINA (B+PODER 1) | |
| 5 | 30A | VENTILADOR DEL RADIADOR (BAJO) | |
| 6 | 30A | VENTILADOR DEL RADIADOR (ALTO) | |
| 7 | 30A | LLAVE DE ENCENDIDO 2 | |
| 8 | 30A | VENTILADOR DELANTERO | |
| 9 | 30A | LLAVE DE ENCENDIDO 1 | |
| 10 | 30A | VENTANILLA ELÉCTRICA | |
| 11 | 30A | CAJA DE FUSIBLES EN LA CABINA (B+ PODER 2) | |
| 12 | 30A | REPUESTO | |
| 13 | 20A | REPUESTO | |
| 14 | 15A | REPUESTO | |
| 15 | 10A | REPUESTO | |
| 16 | 7.5A | REPUESTO | |
| 17 | 30A | ABS/ESP | |
| 18 | 15A | PARABRISAS CALEFACCIONADO | |
| 19 | 10A | ANTENA ELÉCTRICA | |
| 20 | 15A | LUCES DELANTERAS (BAJA) | |
| 22 | 10A | CLAXON | |
| 23 | 15A | ASIENTO TRASERO CALEFACCIONADO | |
| 24 | 15A | LUCES ANTINIEBLA DELANTERAS | |
| 25 | 10A | COMPRESOR | |
| 26 | 15A | LUCES DELANTERAS (ALTA) | |
| 27 | 15A | VENTILADOR TRASERO | |
| 28 | 15A | BOMBA DE COMBUSTIBLE | |
| 29 | 15A | OVPR | |
| 30 | 7.5A | ILUMINACIÓN | |
| 31 | 10A | LUCES TRASERAS (DERECHA) | |
| 32 | 10A | LUCES TRASERAS (IZQUIERDA) | |
| 33 | 20A | ASIENTO ELÉCTRICO (PASAJERO) | |
| 34 | 20A | ASIENTO ELÉCTRICO (CONDUCTOR) | |
| 35 | 20A | ASIENTO ELÉCTRICO (CONDUCTOR) | |
| 36 | 15A | ASIENTO DELANTERO CALEFACCIONADO | |
| 37 | 10A | ESPEJO CALEFACCIONADO | |
| 38 | 30A | DESEMPAÑADOR | |
| 39 | 15A | TOMA DE CORRIENTE (TRASERA) | |
| 40 | 15A | TOMA DE CORRIENTE (DELANTERA) | |
| 41 | 20A | TCCU, TOD | |
| 42 | 20A | OVPR |

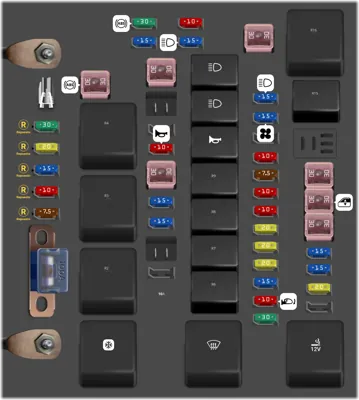

CAJA DE FUSIBLES EN EL MOTOR (Inyección Indirecta - Motor Diésel)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | COMPRESOR | ||
| - | VENTILADOR (ALTO) | ||
| - | VENTILADOR (BAJO) | ||
| - | VENTILADOR (ALTO) | ||
| - | DESEMPAÑADOR | ||
| - | MOTOR DE ARRANQUE | ||
| - | AIRE ACONDICIONADO | ||
| - | LUCES ANTINIEBLA DELANTERAS | ||
| - | LUCES TRASERAS | ||
| - | CLAXON | ||
| - | LUCES DELANTERAS (ALTO) | ||
| - | LUCES DELANTERAS (BAJO) | ||
| - | TOMA DE CORRIENTE | ||
| - | VENTILADOR TRASERO | ||
| - | VENTILADOR DELANTERO | ||
| 2 | 30A | ABS/ESP | |
| 3 | 30A | CAJA DE FUSIBLES EN CABINA (B+ POTENCIA 1) | |
| 5 | 30A | VENTILADOR (BAJO) | |
| 7 | 10A | AIRE ACONDICIONADO | |
| 8 | 30A | LLAVE DE ENCENDIDO 2 | |
| 9 | 30A | LLAVE DE ENCENDIDO 1 | |
| 10 | 30A | VENTANILLA ELÉCTRICA | |
| 11 | 30A | CAJA DE FUSIBLES EN CABINA (B+ POTENCIA 2) | |
| 12 | 30A | REPUESTO | |
| 13 | 20A | REPUESTO | |
| 14 | 15A | REPUESTO | |
| 15 | 10A | REPUESTO | |
| 16 | 7.5A | REPUESTO | |
| 17 | 30A | ABS/ESP | |
| 18 | 15A | PARABRISAS CALEFACCIONADO | |
| 19 | 10A | ANTENA ELÉCTRICA | |
| 20 | 15A | LUCES DELANTERAS (BAJO) | |
| 22 | 10A | CLAXON | |
| 23 | 15A | ASIENTO TRASERO CALEFACCIONADO | |
| 24 | 15A | LUCES ANTINIEBLA DELANTERAS | |
| 26 | 15A | LUCES DELANTERAS (ALTO) | |
| 27 | 15A | VENTILADOR TRASERO | |
| 29 | 10A | EGR(B+) | |
| 30 | 7.5A | ILUMINACIÓN | |
| 31 | 10A | LUCES TRASERAS (DERECHA) | |
| 32 | 10A | LUCES TRASERAS (IZQUIERDA) | |
| 33 | 20A | ASIENTO ELÉCTRICO (PASAJERO) | |
| 34 | 20A | ASIENTO ELÉCTRICO (CONDUCTOR) | |
| 35 | 20A | ASIENTO ELÉCTRICO (CONDUCTOR) | |
| 36 | 15A | ASIENTO DELANTERO CALEFACCIONADO | |
| 37 | 10A | ESPEJO CALEFACCIONADO | |
| 38 | 30A | DESEMPAÑADOR | |
| 39 | 15A | TOMA DE CORRIENTE (TRASERA) | |
| 40 | 15A | TOMA DE CORRIENTE (DELANTERA) | |
| 41 | 20A | TCCU, TOD |
CAJA DE FUSIBLES EN EL MOTOR (Motor Diésel de Inyección Directa)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | COMPRESOR | ||
| - | VENTILADOR DE REFRIGERACIÓN (ALTO) | ||
| - | VENTILADOR DE REFRIGERACIÓN (BAJO) | ||
| - | VENTILADOR DE REFRIGERACIÓN (ALTO) | ||
| - | DESEMPAÑADOR | ||
| - | MOTOR DE ARRANQUE | ||
| - | AIRE ACONDICIONADO | ||
| - | LUZ ANTINIEBLA DELANTERA | ||
| - | LUZ TRASERA | ||
| - | CLAXON | ||
| - | LUZ DELANTERA (ALTA) | ||
| - | LUZ DELANTERA (BAJA) | ||
| - | TOMA DE CORRIENTE | ||
| - | VENTILADOR TRASERO | ||
| - | VENTILADOR DELANTERO | ||
| 2 | 30A | ABS/ESP | |
| 3 | 30A | CAJA DE FUSIBLES EN CABINA (B+POTENCIA 1) | |
| 4 | 30A | MOTOR PRINCIPAL | |
| 5 | 30A | VENTILADOR DE REFRIGERACIÓN (BAJO) | |
| 6 | 30A | VENTILADOR DE REFRIGERACIÓN (ALTO) | |
| 7 | 30A | LLAVE DE ENCENDIDO 2 | |
| 8 | 30A | VENTILADOR DELANTERO | |
| 9 | 30A | LLAVE DE ENCENDIDO 1 | |
| 10 | 30A | VENTANA ELÉCTRICA | |
| 11 | 30A | CAJA DE FUSIBLES EN CABINA (B+ POTENCIA 2) | |
| 12 | 30A | REPUESTO | |
| 13 | 20A | REPUESTO | |
| 14 | 15A | REPUESTO | |
| 15 | 10A | REPUESTO | |
| 16 | 7.5A | REPUESTO | |
| 17 | 30A | ABS/ESP | |
| 18 | 15A | PARABRISAS CALEFACCIONADO | |
| 19 | 10A | ANTENA ELÉCTRICA | |
| 20 | 15A | LUZ DELANTERA (BAJA) | |
| 21 | 15A | VÁLVULA DEL MOTOR | |
| 22 | 10A | CLAXON | |
| 23 | 15A | ASIENTO TRASERO CALEFACCIONADO | |
| 24 | 15A | LUZ ANTINIEBLA DELANTERA | |
| 25 | 10A | COMPRESOR | |
| 26 | 15A | LUZ DELANTERA (ALTA) | |
| 27 | 15A | VENTILADOR TRASERO | |
| 29 | 10A | EGR, VENTILADOR DEL CONDENSADOR | |
| 30 | 7.5A | ILUMINACIÓN | |
| 31 | 10A | LUZ TRASERA (DERECHA) | |
| 32 | 10A | LUZ TRASERA (IZQUIERDA) | |
| 33 | 20A | ASIENTO ELÉCTRICO (PASAJERO) | |
| 34 | 20A | ASIENTO ELÉCTRICO (CONDUCTOR) | |
| 35 | 20A | ASIENTO ELÉCTRICO (CONDUCTOR) | |
| 36 | 15A | ASIENTO DELANTERO CALEFACCIONADO | |
| 37 | 10A | ESPEJO CALEFACCIONADO | |
| 38 | 30A | DESEMPAÑADOR | |
| 39 | 15A | TOMA DE CORRIENTE (TRASERA) | |
| 40 | 15A | TOMA DE CORRIENTE (DELANTERA) | |
| 41 | 20A | TCCU, TOD |

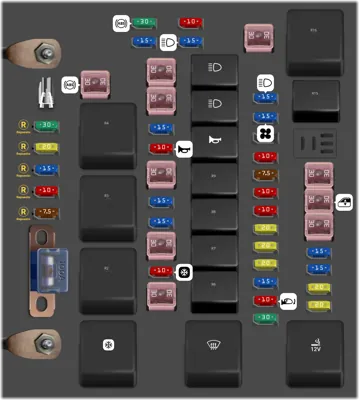

Motor Diésel de Inyección Directa FFH (Calentador de Combustible)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | COMPRESOR | ||
| - | VENTILADOR A/C (ALTO) | ||
| - | VENTILADOR A/C (BAJO) | ||
| - | VENTILADOR A/C (ALTO) | ||
| - | DESEMPAÑADOR | ||
| - | MOTOR DE ARRANQUE | ||
| - | AIRE ACONDICIONADO | ||
| - | LUCES ANTINIEBLA DELANTERAS | ||
| - | LUCES TRASERAS | ||
| - | CLAXON | ||
| - | LUCES DELANTERAS (ALTAS) | ||
| - | LUCES DELANTERAS (BAJAS) | ||
| - | TOMA DE CORRIENTE | ||
| - | VENTILADOR TRASERO | ||
| - | VENTILADOR DELANTERO | ||
| 2 | 30A | ABS/ESP | |
| 3 | 30A | CAJA DE FUSIBLES EN EL HABITÁCULO (B+POTENCIA 1) | |
| 4 | 30A | MOTOR PRINCIPAL | |
| 5 | 30A | VENTILADOR A/C (BAJO) | |
| 6 | 30A | VENTILADOR DEL CONDENSADOR (ALTO) | |
| 7 | 30A | LLAVE DE ENCENDIDO 2 | |
| 8 | 30A | VENTILADOR DELANTERO | |
| 9 | 30A | LLAVE DE ENCENDIDO 1 | |
| 10 | 30A | VENTANILLA ELÉCTRICA | |
| 11 | 30A | CAJA DE FUSIBLES EN EL HABITÁCULO (B+POTENCIA 2) | |
| 12 | 30A | REPUESTO | |
| 13 | 20A | REPUESTO | |
| 14 | 15A | REPUESTO | |
| 15 | 10A | REPUESTO | |
| 16 | 7.5A | REPUESTO | |
| 17 | 30A | ABS/ESP | |
| 18 | 15A | PARABRISAS CALEFACCIONADO | |
| 19 | 10A | ANTENA ELÉCTRICA | |
| 20 | 15A | LUCES DELANTERAS (BAJAS) | |
| 21 | 15A | VÁLVULA DEL MOTOR | |
| 22 | 10A | CLAXON | |
| 23 | 15A | ASIENTO TRASERO CALEFACCIONADO | |
| 24 | 15A | LUCES ANTINIEBLA DELANTERAS | |
| 25 | 10A | COMPRESOR | |
| 26 | 15A | LUCES DELANTERAS (ALTAS) | |
| 27 | 15A | VENTILADOR TRASERO | |
| 29 | 10A | EGR, VENTILADOR DEL CONDENSADOR | |
| 30 | 7.5A | ILUMINACIÓN | |
| 31 | 10A | LUCES TRASERAS (DERECHA) | |
| 32 | 10A | LUCES TRASERAS (IZQUIERDA) | |
| 33 | 20A | ASIENTO ELÉCTRICO (PASAJERO) | |
| 34 | 20A | ASIENTO ELÉCTRICO (CONDUCTOR) | |
| 35 | 20A | ASIENTO ELÉCTRICO (CONDUCTOR) | |
| 36 | 15A | ASIENTO DELANTERO CALEFACCIONADO | |
| 37 | 10A | ESPEJO CALEFACCIONADO | |
| 38 | 30A | DESEMPAÑADOR | |
| 39 | 15A | TOMA DE CORRIENTE (TRASERA) | |
| 40 | 15A | TOMA DE CORRIENTE (DELANTERA) | |
| 41 | 20A | TCCU, TOD | |
| 42 | 20A | F.F.H |
