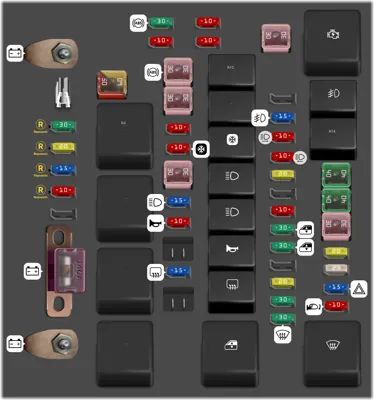

Caja de fusibles del compartimento del motor

N°	A	Descripción
-		BATERÍA
-		ALTERNADOR
-		EXTRACTOR DE FUSIBLES
-		MOTOR PRINCIPAL
-		VENTANA ELÉCTRICA
-		DESCONGELADOR
-		CLAXON
-		LUZ DELANTERA (ALTA)
-		LUZ DELANTERA (BAJA)
-		COMPRESOR
-		LUZ TRASERA
-		DESEMPAÑADOR
-		LIMPIAPARABRISAS DELANTERO (BAJO) (5P)
-		LUZ ANTINIEBLA DELANTERA
-		MOTOR DE ARRANQUE
1	140A	ALTERNADOR
2	50A	MOTOR PWM
2	60A	MOTOR PWM
3	30A	ABS/ESP
4	30A	CALENTADOR DE COMBUSTIBLE
5	30A	MOTOR PRINCIPAL
8	30A	LLAVE DE ENCENDIDO 2
9	40A	CAJA DE FUSIBLES DE LA CABINA (B+PODER 2)
10	40A	CAJA DE FUSIBLES DE LA CABINA (B+PODER 1)
11	30A	LLAVE DE ENCENDIDO 1
12	30A	REPUESTO
13	20A	REPUESTO
14	15A	REPUESTO
15	10A	REPUESTO
17	30A	ABS/ESP
18	10A	WGV, EGR, HFM
19	10A	LUZ TRASERA (DERECHA)
20	10A	LUZ TRASERA (IZQUIERDA)
21	10A	I.M.V
22	10A	COMPRESOR
23	15A	LUZ DELANTERA (ALTA)
24	10A	CLAXON
25	15A	DESCONGELADOR
27	15A	LUZ ANTINIEBLA DELANTERA
28	10A	LUZ DELANTERA (DERECHA)
29	10A	LUZ DELANTERA (IZQUIERDA)
30	20A	UNIDAD DRL
32	10A	ESPEJO PLEGABLE
33	30A	VENTANA ELÉCTRICA (TRASERA)
34	30A	VENTANA ELÉCTRICA (DELANTERA)
36	20A	CALENTADOR DE ASIENTO DELANTERO
37	30A	SOPLADOR DELANTERO
38	30A	DESEMPAÑADOR
39	20A	ASIENTO ELÉCTRICO (CONDUCTOR)
40	25A	ASIENTO ELÉCTRICO (CONDUCTOR)
41	15A	LUZ DE EMERGENCIA
42	10A	ESPEJO CALEFACCIONADO

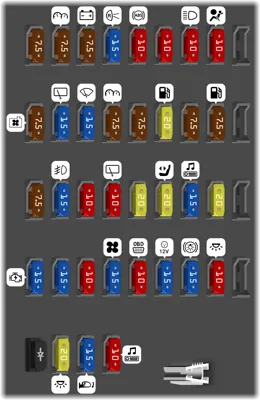

Panel de fusibles interior

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
2	20A	LUZ DE CORTESÍA, TOMA DE CORRIENTE DELANTERA 2
3	15A	ESPEJO EXTERIOR, TOMA DE CORRIENTE DELANTERA 1
4	10A	AUDIO, RELOJ
5	15A	MOTOR DE ARRANQUE, ECU DE GASOLINA [OPCIÓN DE GASOLINA]
6	15A	CALENTADOR DE ASIENTO TRASERO
7	10A	SENSOR DEL MOTOR [OPCIÓN DE GASOLINA]
8	15A	VENTILADOR TRASERO
9	10A	DIAGNÓSTICO, ZUMBADOR, CAMPANA, SIRENA, UNIDAD DE PLEGADO (ASIENTO)
10	15A	TOMA DE CORRIENTE TRASERA
11	15A	LUZ DE FRENO
12	10A	LUCES INTERIORES
14	7.5A	MEMORIA
15	15A	SEGURO DE PUERTA, LUZ ANTINIEBLA TRASERA
16	10A	INMOVILIZADOR, ECU DE GASOLINA [OPCIÓN DE GASOLINA]
17	10A	LIMPIAPARABRISAS TRASERO
18	20A	INYECTOR Y BOBINA DE ENCENDIDO [OPCIÓN DE GASOLINA]
19	20A	ASIENTO DEL PASAJERO
20	15A	AUDIO
21	20A	TECHO SOLAR
23	7.5A	MOTOR DEL VENTILADOR, AIRE ACONDICIONADO, DESEMPAÑADOR
24	15A	LIMPIAPARABRISAS TRASERO, LAVADOR TRASERO
25	15A	LIMPIAPARABRISAS DELANTERO, LAVADOR DELANTERO
26	7.5A	TECHO SOLAR, SSPS, STICS, TABLERO DE INSTRUMENTOS
27	7.5A	VÁLVULA DE CALEFACCIÓN [OPCIÓN DIESEL]
28	20A	BOMBA DE COMBUSTIBLE [OPCIÓN DE GASOLINA]
29	7.5A	STICS
30	7.5A	ECU DEL MOTOR, BOMBA DE COMBUSTIBLE [OPCIÓN DE GASOLINA], INYECTOR Y BOBINA DE ENCENDIDO [OPCIÓN DE GASOLINA], SENSOR DEL MOTOR [OPCIÓN DE GASOLINA]
32	7.5A	UNIDAD DE ASIENTO, CALENTADOR DE ASIENTO DELANTERO, UNIDAD DEL PASAJERO
33	7.5A	TABLERO DE INSTRUMENTOS
34	7.5A	PRECALENTAMIENTO DEL MOTOR G, INMOVILIZADOR, ALTERNADOR, PTC, LUZ DE FRENO
35	15A	LUZ DE REVERSA, LUZ DE SEÑAL
36	10A	ABS/ESP
37	10A	TCU, TGS, TCCU, TOD
38	10A	LUZ DELANTERA, DRL, SENSOR DE LLUVIA/LUZ, ECM MRR
39	10A	BOLSA DE AIRE
