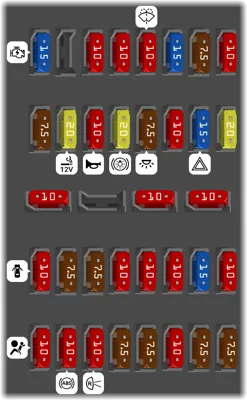

Etiqueta de la caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | PRECALENTAMIENTO DEL INMOVILIZADOR | |
| 2 | 7.5A | TABLERO DE INSTRUMENTOS STICS | |
| 3 | 10A | LÁMPARA DE SEÑAL DE GIRO | |
| 4 | 7.5A | T.O.D (DLS) T.C.C.U | |
| 5 | 7.5A | TECHO SOLAR ESPEJO INTERIOR MULTÍMETRO | |
| 6 | 10A | LUCES DE REVERSA | |
| 7 | 10A | ABS/ESP | |
| 8 | 10A | AIRBAG | |
| 9 | 10A | VENTILADOR DE CONDENSADOR COMPRESOR DE AIRE ACONDICIONADO PTC (DLS) | |
| 10 | 15A | ECU DEL MOTOR | |
| 11 | 10A | TCU | |
| 12 | 10A | EAS EPB | |
| 13 | 10A | EAS | |
| 14 | 7.5A | MULTÍMETRO STICS TABLERO DE INSTRUMENTOS | |
| 15 | 7.5A | ESPEJO EXTERIOR (PLEGABLE) CAMPANA DE AVISO | |
| 16 | 10A | CERRADURA DE PUERTA | |
| 17 | 20A | D.R.L (B+) | |
| 18 | 15A | LÁMPARA DE EMERGENCIA | |
| 19 | 10A | LÁMPARA DE PUERTA LÁMPARA ANTINIEBLA TRASERA | |
| 20 | 7.5A | LUCES INTERIORES | |
| 21 | 20A | LÁMPARA DE FRENO | |
| 22 | 10A | BOCINA | |
| 23 | 20A | ENCENDEDOR FRONTAL | |
| 24 | 7.5A | AUDIO MULTIVISIÓN NAVEGACIÓN | |
| 25 | 10A | FARO DELANTERO H.L.L.D | |
| 26 | 7.5A | AIRE ACONDICIONADO CALEFACCIÓN DE ASIENTO | |
| 27 | 15A | LIMPIAPARABRISAS DELANTERO LAVAPARABRISAS DELANTERO | |
| 28 | 10A | LIMPIAPARABRISAS TRASERO LAVAPARABRISAS TRASERO | |
| 29 | 10A | DESEMPAÑADOR TRASERO AIRE ACONDICIONADO | |
| 30 | 10A | SENSOR DE LLUVIA STICS | |
| 32 | 15A | ARRANQUE | |
| 33 | 10A | D.R.L | |
| 34 | 10A | ESPEJO EXTERIOR (CALEFACCIONADO) | |
| 36 | 10A | D.R.L |

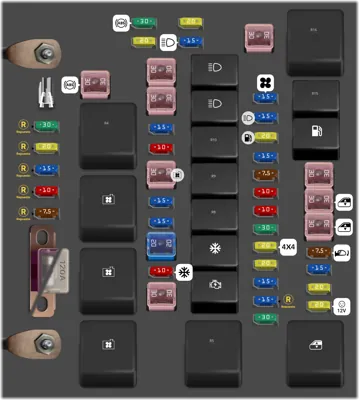

Diagrama de la caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | C/FAN | ||
| - | C/FAN (ALTA) | ||
| - | C/FAN (BAJA) | ||
| - | ECU PRINCIPAL [DSL] ENG PRINCIPAL [GSL] | ||
| - | CRISTAL CALEFACCIONADO | ||
| - | MOTOR DE ARRANQUE | ||
| - | aire acondicionado | ||
| - | LUCES ANTINIEBLA DEL | ||
| - | LUCES TRASERAS | ||
| - | BOCINA DE ALARMA | ||
| - | H/LP (ALTA) | ||
| - | H/LP (BAJA) | ||
| - | VENTANILLAS ELÉCTRICAS | ||
| - | BOMBA DE COMBUSTIBLE [GSL] | ||
| - | SOPLADOR TRASERO | ||
| - | SOPLADOR DELANTERO | ||
| 1 | 140A | [DLS] | |
| 1 | 120A | [GSL] | |
| 2 | 30A | ABS/ESP | |
| 3 | 30A | CAJA DE FUSIBLES CABINA (B+ CORRIENTE 1) | |
| 4 | 30A | MOTOR PRINCIPAL | |
| 5 | 30A | C/FAN (BAJA) | |
| 6 | 20A | VENTILADOR DEL CONDENSADOR (ALTA) | |
| 7 | 30A | LLAVE DE ENCENDIDO | |
| 8 | 30A | SOPLADOR DELANTERO | |
| 9 | 30A | CAJA DE FUSIBLES CABINA (BATT-1) | |
| 10 | 30A | VENTANILLA ELÉCTRICA (TRASERA) | |
| 11 | 30A | VENTANILLA ELÉCTRICA (DELANTERA) | |
| 12 | 30A | REPUESTO | |
| 13 | 20A | REPUESTO | |
| 14 | 15A | REPUESTO | |
| 15 | 10A | REPUESTO | |
| 16 | 7.5A | REPUESTO | |
| 17 | 30A | ABS/ESP | |
| 18 | 20A | FFH [DSL] | |
| 19 | 20A | SISTEMA AV | |
| 20 | 15A | H/LP (BAJA) | |
| 21 | 15A | SENSOR MOTOR 1 | |
| 22 | 10A | BOCINA DE ALARMA | |
| 23 | 15A | ASIENTO TRASERO CALEFACCIONADO | |
| 24 | 15A | LUCES ANTINIEBLA DEL | |
| 25 | 10A | aire acondicionado | |
| 26 | 15A | SOPLADOR TRASERO | |
| 27 | 15A | H/LP (ALTA) | |
| 28 | 20A | BOMBA DE COMBUSTIBLE [GSL] | |
| 29 | 15A | ECU DEL MOTOR | |
| 30 | 7.5A | ILUMINACIÓN | |
| 31 | 10A | LUZ TRASERA (DER) | |
| 32 | 10A | LUZ TRASERA (IZQ) | |
| 33 | 30A | ASIENTO ELÉCTRICO (COND) | |
| 34 | 20A | 4WD | |
| 35 | 20A | QUEMACOCOS | |
| 36 | 15A | ASIENTO CALEFACCIONADO | |
| 37 | 15A | REPUESTO | |
| 38 | 30A | CRISTAL CALEFACCIONADO | |
| 39 | 7.5A | ESPEJO EXTERIOR | |
| 40 | 15A | ZUMBADOR/02 SNP | |
| 41 | 20A | EPB | |
| 42 | 20A | TOMA DE CORRIENTE TRASERA |
