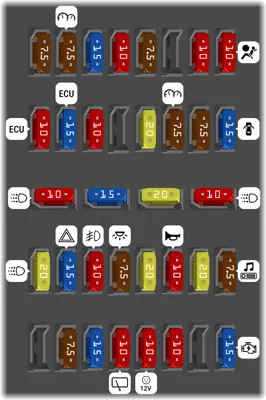

Caja de fusibles interior (Tipo 1)

N°	A	Descripción
1	7.5A	IMMOBILIZER
2	7.5A	CLUSTER, STICS
3	15A	T/SIG LAMP
4	10A	T.C.C.U, TCU
5	7.5A	SUN ROOF, I/S MIRROR, MULTIMETER
7	10A	(ABS/ESP) Sistema de frenos antibloqueo
8	10A	(AIR BAG) Airbag
9	10A	ECU [GSL], PTC [DSL]
10	15A	(ENG ECU) Unidad de control del motor
11	10A	COMP, STICS, H/LAMP (LO), C/FAN
13	20A	TCCC
14	7.5A	MULTI METER, STICS, CLUSTER
15	7.5A	O/S MIRROR (FOLD'G), CHIM BELL
16	15A	DOOR LOCK, DIAGNOSIS
17	20A	(D.R.L (B+)) Luces de circulación diurna
18	15A	(HAZARD LAMP) Luz de emergencia o balizas
19	10A	DOOR LAMP, RR FOG LAMP
20	7.5A	(ROOM LAMP) Luz de domo y luz interior
21	20A	(STOP LAMP) Luces de freno
22	10A	(HORN) Bocina
23	20A	FTR P/OUTLET
24	7.5A	(AUDIO) Sistema de audio
26	7.5A	A/CON, SEAT WARNER
27	15A	FRT WIPER, FTR WASHER
28	10A	RR WIPER, RR WASHER
29	10A	RR DEFFOGER, RR P/OUTLET
30	10A	RAIN SNR, STICS
32	15A	(STARTER) Sistema de arranque
33	10A	(D.R.L) Luces de circulación diurna
34	15A	B/SONAR, GSL ECU
35	20A	GSL SENSOR
36	10A	(D.R.L) Luces de circulación diurna

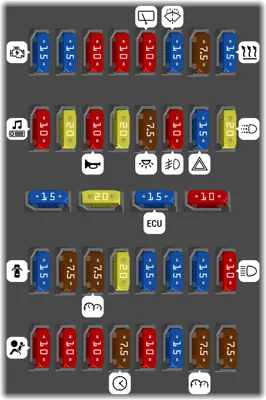

N°	A	Descripción
1	7.5A	IMMOBILIZER, D.R.L
2	7.5A	CLUSTER, STICKS
3	15A	T/SIG LAMP, B/UP LAMP
4	10A	T.C.C.U, TCU
5	7.5A	S/ROOF, CLOCK, I/S MIRROR, S/LP SW, A/LIGHT, CLUSTER, PTC
6	10A	VOLT STABILIZER
7	10A	(ABS/ESP) Sistema de frenos antibloqueo
8	10A	(AIR BAG) Airbag
9	10A	A/CON COMP, C/FAN, F/HEATER, HEAD LAMP, H.L.L.D
10	15A	DSL ECU, GSL SENSOR
11	15A	VOLT STABILIZER (HEAD LAMP)
12	15A	VOLT STABILIZER (TAIL, HMSL)
13	20A	TCCU
14	7.5A	A/CON, STICS, CLUSTER
15	7.5A	O/S MRR (FOLD'G), CHIM BELL, IMMOBILIZER, KEY REMINDER
16	15A	DOOR LOCK, DIAGNOSIS
17	20A	(D.R.L) Luces de circulación diurna
18	15A	HAZARD LAMP, BURGLAR, HORN
19	10A	DOOR LAMP, RR FOG LAMP
20	7.5A	(ROOM LAMP, CLOCK) Luz de domo y luz interior; Cuadro de instrumentos
21	20A	(STOP LAMP) Luces de freno
22	10A	(HORN) Bocina
23	20A	FRT CIGAR
24	10A	(AUDIO) Sistema de audio
25	15A	S/WHEEL, HEATER
26	7.5A	(A/CON, SEAT WARMER, CLUSTER) Aire acondicionado; Asientos calefaccionados; Cuadro de instrumentos
27	15A	(FRT WIPER, FRT WASHER) Limpiaparabrisas delanteros; Limpiaparabrisas
28	10A	RR WIPER, RR WASHER
29	10A	RR DEFOG, A/CON, RR CIGAR
30	10A	RAIN SNR STICS
31	15A	VOLT STABILIZER (HEAD LAMP)
32	15A	STARTER, GSL, ECU
33	10A	VOLT STABILIZER
34	15A	B/SONAR, [GLS] ECU
35	20A	([GLS] SENSOR) Sensores
36	15A	VOLT STABILIZER (STOP LAMP)

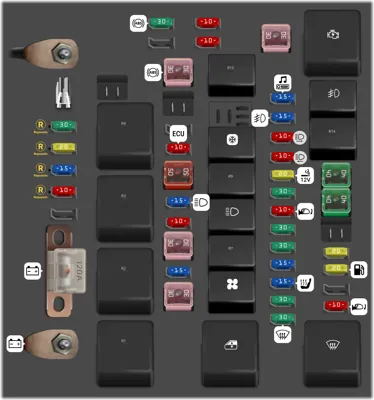

N°	A	Descripción
-		B+
-		ALT
-		Herramienta para la extracción de los fusibles.
-		RELÉ DEL CALENTADOR DE COMBUSTIBLE
-		RELÉ PRINCIPAL DEL MOTOR
-		RELÉ DE VENTANILLA ELÉCTRICA
-		RELÉ DEL SOPLADOR TRASERO
-		RELÉ DE SIRENA (B/BOCINA)
-		RELÉ DE H/LP (ALTA)
-		RELÉ DE H/LP (BAJA)
-		RELÉ DEL COMPRESOR
-		RELÉ DE LUZ TRASERA
-		RELÉ DEL DESEMPAÑADOR
-		RELÉ DE LUZ ANTINIEBLA DELANTERA
-		RELÉ DE ARRANQUE
1	140A	ALTERNADOR
2	50A	MOTOR PWM
3	30A	ABS/ESP 2
5	30A	PRINCIPAL MOTOR
6	30A	C/FAN (SUB)
7	30A	CALENTADOR DE COMBUSTIBLE
8	30A	LLAVE DE ENCENDIDO
9	40A	CAJA DE FUSIBLES DE CABINA (B+ ENERGÍA 2)
10	40A	CAJA DE FUSIBLES DE CABINA (B+ ENERGÍA 1)
12	30A	REPUESTO 1
13	20A	REPUESTO 2
14	15A	REPUESTO 3
15	10A	REPUESTO 4
17	30A	ABS/ESP 1
18	10A	SNR MOTOR
19	10A	LUZ TRASERA (IZQ)
20	10A	LUZ TRASERA (DER)
21	10A	I.M.V
22	10A	COMP
23	15A	H/LP (ALTA)
24	10A	SIRENA
25	15A	MOTOR SOPLADOR TRASERO
26	15A	AUDIO
27	15A	LUZ ANTINIEBLA DELANTERA
28	10A	H/LP (DER)
29	10A	H/LP (IZQ)
30	20A	TOMA DE CORRIENTE
31	30A	ASIENTO ELÉCTRICO (COND)
32	10A	ESPEJO PLEGABLE
33	30A	VENTANILLA ELÉCTRICA (TRASERA)
34	30A	VENTANILLA ELÉCTRICA (DELANTERA)
36	15A	CALENTADOR DE ASIENTOS
37	30A	SOPLADOR DELANTERO
38	30A	DESEMPAÑADOR
39	20A	QUEMACOCOS
40	10A	RELÉ DE ECU
42	10A	ESPEJO CALEFACCIONADO

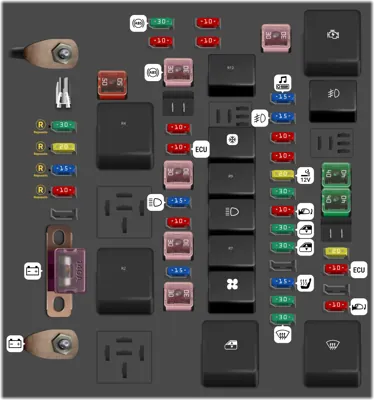

N°	A	Descripción
-		B+
-		ALT
-		EXTRACTOR DE FUSIBLES
-		RELÉ DE VENTILADOR DE CONDENSADOR
-		RELÉ DE VENTILADOR DE CONDENSADOR (ALTA)
-		RELÉ DE VENTILADOR DE CONDENSADOR (BAJA)
-		RELÉ DE 2da BOMBA DE AIRE
-		RELÉ DE VENTANILLA ELÉCTRICA
-		RELÉ DE SOPLADOR TRASERO
-		RELÉ DE SIRENA (BOCINA)
-		RELÉ DE FARO (ALTA)
-		RELÉ DE FARO (BAJA)
-		RELÉ DE COMPRESOR
-		RELÉ DE LUZ TRASERA
-		RELÉ DE DESEMPAÑADOR
-		RELÉ DE BOMBA DE COMBUSTIBLE (5P)
-		RELÉ DE LUZ ANTINIEBLA DELANTERA
-		RELÉ DE ARRANQUE
1	120A	ALTERNADOR
3	30A	ABS/ESP
5	50A	2da BOMBA DE AIRE
6	30A	VENTILADOR DE CONDENSADOR (BAJA)
7	30A	VENTILADOR DE CONDENSADOR (ALTA)
8	30A	LLAVE DE ENCENDIDO
9	40A	CAJA DE FUSIBLES DE CABINA (B+ POTENCIA 2)
10	40A	CAJA DE FUSIBLES DE CABINA (B+ POTENCIA 1)
12	30A	REPUESTO 1
13	20A	REPUESTO 2
14	15A	REPUESTO 3
15	10A	REPUESTO 4
17	30A	ABS/ESP
19	10A	LUZ TRASERA (IZQ)
20	10A	LUZ TRASERA (DER)
22	10A	COMP
23	15A	FARO (ALTA)
24	10A	SIRENA
25	15A	MOTOR SOPLADOR TRASERO
26	15A	AUDIO
27	15A	LUZ ANTINIEBLA DELANTERA
28	10A	FARO (DER)
29	10A	FARO (IZQ)
30	20A	TOMA DE CORRIENTE
31	30A	ASIENTO ELÉCTRICO (CONDUCTOR)
32	10A	ESPEJO PLEGABLE
33	30A	VENTANILLA ELÉCTRICA (TRAS)
34	30A	VENTANILLA ELÉCTRICA (DEL)
35	15A	ECU DE CRISTALES
36	15A	CALENTADOR DE ASIENTO
37	30A	SOPLADOR DELANTERO
38	30A	DESEMPAÑADOR
39	20A	QUEMACOCOS
40	20A	BOMBA DE COMBUSTIBLE
42	10A	ESPEJO CALEFACCIONADO

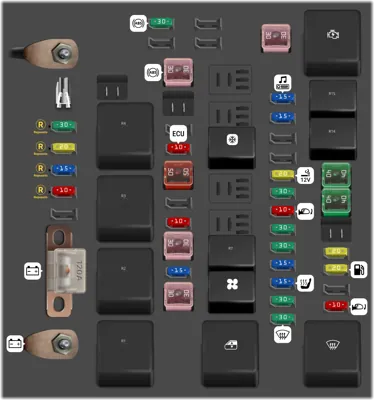

N°	A	Descripción
-		B+
-		ALT
-		Herramienta para la extracción de los fusibles.
-		RELÉ DEL CALENTADOR DE COMBUSTIBLE
-		RELÉ PRINCIPAL DEL MOTOR
-		RELÉ DE VENTANILLA ELÉCTRICA
-		RELÉ DEL SOPLADOR TRASERO
-		RELÉ DE SIRENA (B/BOCINA)
-		RELÉ DEL COMPRESOR
-		RELÉ DEL DESEMPAÑADOR
-		RELÉ DE LUCES ANTINIEBLA DELANTERAS
-		RELÉ DEL ARRANCADOR
1	140A	ALTERNADOR
2	50A	MOTOR PWM
3	30A	ABS/ESP 2
5	30A	PRINCIPAL MOTOR
6	30A	VENTILADOR C/ (SUB)
7	30A	CALENTADOR DE COMBUSTIBLE
8	30A	LLAVE DE ENCENDIDO
9	40A	CAJA DE FUSIBLES DE CABINA (B+ POTENCIA 2)
10	40A	CAJA DE FUSIBLES DE CABINA (B+ POTENCIA 1)
12	30A	REPUESTO 1
13	20A	REPUESTO 2
14	15A	REPUESTO 3
15	10A	REPUESTO 4
17	30A	ABS/ESP 1
18	10A	SNR MOTOR
21	10A	I.M.V
22	10A	COMP
24	10A	SIRENA
25	15A	MOTOR SOPLADOR TRASERO
26	15A	AUDIO
27	15A	LUCES ANTINIEBLA DELANTERAS
30	20A	TOMA DE CORRIENTE
31	30A	ASIENTO ELÉCTRICO (CONDUCTOR)
32	10A	ESPEJO PLEGABLE
33	30A	VENTANILLA ELÉCTRICA (TRASERA)
34	30A	VENTANILLA ELÉCTRICA (DELANTERA)
36	15A	CALENTADOR DE ASIENTOS
37	30A	SOPLADOR DELANTERO
38	30A	DESEMPAÑADOR
39	20A	QUEMACOCOS
40	10A	RELÉ DE ECU
42	10A	ESPEJO CALEFACCIONADO

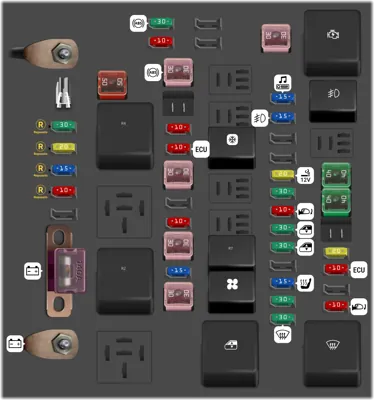

N°	A	Descripción
-		B+
-		ALT
-		Herramienta para la extracción de los fusibles.
-		RELÉ DE VENTILADOR C.
-		RELÉ DE VENTILADOR C. (ALTO)
-		RELÉ DE VENTILADOR C. (BAJO)
-		RELÉ DE 2da BOMBA A/A
-		RELÉ DE VENTANILLA ELÉCTRICA
-		RELÉ DE SOPLADOR TRAS.
-		RELÉ DE SIRENA (B/BOCINA)
-		RELÉ DE COMPRESOR
-		RELÉ DE DESEMPAÑADOR
-		RELÉ DE BOMBA DE COMBUSTIBLE (5P)
-		RELÉ DE LUCES ANTINIEBLA DEL.
-		RELÉ DE ARRANQUE
1	120A	ALTERNADOR
3	30A	ABS/ESP 2
5	50A	2da BOMBA A/A
6	30A	VENTILADOR C. (BAJO)
7	30A	VENTILADOR C. (ALTO)
8	30A	LLAVE DE ENCENDIDO
9	40A	CAJA DE FUSIBLES CABINA (B+ POTENCIA 1)
10	40A	CAJA DE FUSIBLES CABINA (B+ POTENCIA 2)
12	30A	REPUESTO 1
13	20A	REPUESTO 2
14	15A	REPUESTO 3
15	10A	REPUESTO 4
17	30A	ABS/ESP 1
22	10A	COMP
24	10A	SIRENA
25	15A	MOTOR SOPLADOR TRAS.
26	15A	AUDIO
27	15A	LUCES ANTINIEBLA DEL.
30	20A	TOMA DE CORRIENTE
31	30A	ASIENTO ELÉCTRICO (COND.)
32	10A	ESPEJO PLEGABLE
33	30A	VENTANILLA ELÉCTRICA (TRAS.)
34	30A	VENTANILLA ELÉCTRICA (DEL.)
35	15A	ECU GSL
36	15A	CALENTADOR DE ASIENTO
37	30A	SOPLADOR DEL.
38	30A	DESEMPAÑADOR
39	20A	QUEMACOCOS
40	20A	BOMBA DE COMBUSTIBLE
42	10A	ESPEJO CALEFACCIONADO
