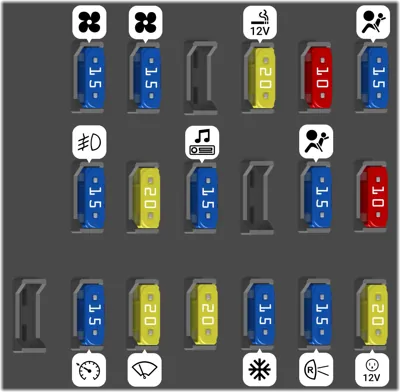

Panel de fusibles ubicado detrás de la bandeja de monedas
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Ventilador del calefactor | |
| 2 | 15A | Ventilador del calefactor | |
| 3 | - | Vacío | |
| 4 | 20A | Toma de corriente para accesorios delantera, Encendedor de cigarrillos, Espejos retrovisores con control remoto | |
| 5 | 10A | Luz trasera, Luz de estacionamiento | |
| 6 | 15A | Airbag SRS | |
| 7 | 15A | Luz antiniebla | |
| 8 | 20A | Solenoide del ABS | |
| 9 | 15A | Radio, Reloj | |
| 10 | - | Vacío | |
| 11 | 15A | Sistema de encendido del motor, Airbag SRS | |
| 12 | 10A | Control de brillo de iluminación | |
| 13 | - | Vacío | |
| 14 | 15A | Unidad de bloqueo de cambio de transmisión automática, Control de ABS, Control de crucero | |
| 15 | 20A | Limpiaparabrisas y lavaparabrisas, Limpiaparabrisas y lavaparabrisas trasero | |
| 16 | 20A | Luz de freno | |
| 17 | 15A | Aire acondicionado | |
| 18 | 15A | Luces de reversa, Luz de giro, Luz de advertencia del sistema de airbag SRS | |
| 19 | 20A | Toma de corriente para accesorios trasera, Calentador de asiento |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (SUB FAN 2) | ||
| - | (aire acondicionado) | ||
| - | (SUB FAN 1) | ||
| - | (MAIN FAN 2) | ||
| - | (MAIN FAN 1) | ||
| - | (HORN) Bocina | ||
| - | (H/L RH) | ||
| - | (H/L LH) | ||
| 1 | 80A | SBF No. 1 | |
| 2 | 50A | SBF No. 7 | |
| 3 | 50A | SBF No. 2 | |
| 4 | 50A | SBF No. 3 | |
| 5 | 50A | SBF No. 4 | |
| 6 | 30A | SBF No. 8 | |
| 7 | 30A | SBF No. 5 | |
| 8 | 30A | SBF No. 6 | |
| 9 | 20A | (MAIN FAN) Ventilador de enfriamiento del radiador | |
| 10 | 20A | (SUB FAN) Ventilador de enfriamiento del radiador | |
| 11 | 20A | (RR DEF) Desempañador de la luneta trasera | |
| 12 | 15A | (HAZ-HORN) Luces de advertencia de peligro, Bocina | |
| 13 | 15A | (DR LOCK) Seguros eléctricos de las puertas | |
| 14 | 10A | (UNIT BACK UP) Unidad de control de la transmisión automática | |
| 15 | 10A | (ALT-S) Alternador | |
| 16 | 15A | (H/L RH) Faro (lado derecho) | |
| 17 | 15A | (H/L LH) Faro (lado izquierdo) | |
| 18 | 20A | (LIGHTING SW) Interruptor de iluminación | |
| 19 | 15A | (CLOCK ROOM) Reloj, luces interiores | |
| 20 | (FWD) |
