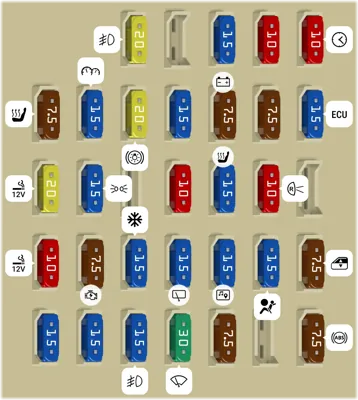

Panel de fusibles ubicado en el compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Relé de faros antiniebla | |
| 3 | 15A | Cierre de puertas | |
| 4 | 10A | Relé del descongelador del limpiaparabrisas delantero | |
| 5 | 10A | Tablero de instrumentos, Reloj | |
| 6 | 7.5A | Espejos retrovisores con control remoto, Relé del calentador de asientos | |
| 7 | 15A | Tablero de instrumentos, Unidad integrada | |
| 8 | 20A | Luz de freno | |
| 9 | 15A | Descongelador del limpiaparabrisas delantero | |
| 10 | 7.5A | Suministro de energía (batería) | |
| 11 | 7.5A | Unidad de luces de giro | |
| 12 | 15A | Unidad de transmisión automática, Unidad de control del motor, Unidad integrada | |
| 13 | 20A | Toma de corriente de accesorios (consola central) | |
| 14 | 15A | Luz de posición, Luz trasera, Luz combinada trasera | |
| 15 | - | Vacío [Conector FWD para modelos AWD AT] | |
| 16 | 10A | Iluminación | |
| 17 | 15A | Calentadores de asientos | |
| 18 | 10A | luces de reversa | |
| 20 | 10A | Toma de corriente de accesorios (tablero de instrumentos) | |
| 21 | 7.5A | Relé de arranque | |
| 22 | 15A | aire acondicionado, Bobina del relé del desempañador de la luneta trasera | |
| 23 | 15A | Limpiaparabrisas trasero, Lavaparabrisas trasero | |
| 24 | 15A | Unidad de audio, sistema de navegación | |
| 25 | 15A | Sistema de airbag SRS | |
| 26 | 7.5A | Relé de ventanillas eléctricas, Relé del ventilador principal del radiador | |
| 27 | 15A | Ventilador del soplador | |
| 28 | 15A | Ventilador del soplador | |
| 29 | 15A | Luz antiniebla | |
| 30 | 30A | Limpiaparabrisas delantero | |
| 31 | 7.5A | Unidad de aire acondicionado automático, Unidad integrada | |
| 33 | 7.5A | Unidad de ABS/Control de dinámica del vehículo |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé del ventilador principal 1 | ||
| - | Relé de luces bajas | ||
| - | Relé de luces altas | ||
| - | Relé de corte de aire 1 | ||
| - | Relé de corte de aire 2 | ||
| - | Relé de la bomba de aire | ||
| - | Relé del subventilador | ||
| - | Relé de aire acondicionado | ||
| - | Relé del ventilador principal 2 | ||
| - | Relé de desempañador trasero | ||
| - | Relé de bocina | ||
| 1 | 120A | SBF principal | |
| 2 | 60A | No identificado | |
| 3 | 50A | No identificado | |
| 4 | 50A | No identificado | |
| 5 | 50A | No identificado | |
| 6 | 50A | No identificado | |
| 7 | 50A | No identificado | |
| 8 | 30A | No identificado | |
| 9 | 30A | No identificado | |
| 10 | 30A | No identificado | |
| 11 | 10A | Válvula de combinación de aire secundario (modelos turbo) | |
| 12 | 15A | Faro (lado izquierdo) | |
| 13 | 15A | Faro (lado derecho) | |
| 15 | 20A | Respaldo | |
| 16 | 30A | Unidad ABS, unidad de control de dinámica del vehículo | |
| 17 | 25A | Ventilador principal (ventilador de enfriamiento) | |
| 18 | 25A | Subventilador (ventilador de enfriamiento) | |
| 20 | 10A | Audio | |
| 21 | 30A | Faro (luz de cruce) | |
| 22 | 15A | Faro (luz de carretera) | |
| 23 | 15A | Bomba de combustible | |
| 24 | 10A | Unidad de control de transmisión automática | |
| 25 | 7.5A | Unidad de control del motor | |
| 26 | 15A | Intermitente de giro y advertencia de peligro | |
| 27 | 15A | Relé de luces traseras e iluminación | |
| 28 | 7.5A | Alternador | |
| 29 | 15A | Bocina | |
| 30 | 25A | Desempañador de la luneta trasera, calentador de espejos |
Bloque de relevadores interior (Lado del pasajero)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relevador del sensor de oxígeno | ||
| - | Relevador de la bomba de combustible | ||
| - | Vacío | ||
| - | Vacío | ||
| - | Vacío | ||
| - | Relevador de control del acelerador | ||
| - | Vacío | ||
| - | Vacío | ||
| 1 | 15A | Gestión del motor | |
| 2 | 15A | Gestión del motor | |
| 3 | 15A | Gestión del motor |
