Subaru Outback / Fusibles 2010

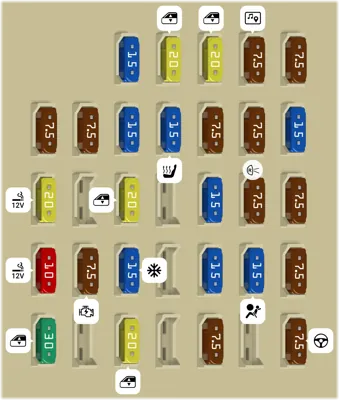

Panel de fusibles ubicado en el compartimiento de pasajeros

Panel de fusibles ubicado en el compartimiento de pasajeros
N°ADescripción
1 15A Conector de enganche de remolque
2 20A Ventana eléctrica trasera [lado izquierdo]
3 20A Ventana eléctrica [lado del conductor]
4 7.5A Sistema de navegación, Descongelador de limpiaparabrisas delantero, Techo solar
5 7.5A Tablero de instrumentos
6 7.5A Espejos retrovisores con control remoto
7 7.5A Unidad integrada
8 15A Luz de freno
9 15A Relé del calefaccionado de asientos
10 7.5A Suministro de energía [batería]
11 7.5A Unidad de luces de giro
12 15A Unidad integrada, Unidad de transmisión automática
13 20A Enchufe
15 20A Ventana eléctrica trasera [lado derecho]
17 15A Descongelador de limpiaparabrisas delantero
18 7.5A Luces de reversa
19 7.5A Unidad de freno de estacionamiento electrónico, Unidad del sistema Hill Holder
20 10A Toma de corriente para accesorios
21 7.5A Relé de arranque
22 15A Aire acondicionado
24 15A Sistema de navegación de audio
25 15A Sistema de airbag SRS
26 7.5A Ventilador principal
27 30A Relé de ventana eléctrica
29 20A Ventana eléctrica [lado del pasajero]
31 7.5A Unidad de aire acondicionado automático
33 7.5A Unidad de control de dinámica del vehículo/ABS, Dirección asistida

Panel de fusibles ubicado en el compartimento del motor

Panel de fusibles ubicado en el compartimento del motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- Limpiaparabrisas
- Bocina
- Luz de cruce
- Luz de carretera
- Ventanilla eléctrica
- Desempañador trasero
- Luces traseras e iluminación
- Antiniebla delantero
- Luz de marcha diurna
- Ventilador principal 2
- Ventilador principal 1
- Ventilador auxiliar
1 120A Fusible principal
2 - no identificado
3 - no identificado
4 - no identificado
5 - no identificado
6 - no identificado
7 - no identificado
8 - no identificado
9 - no identificado
10 - no identificado
11 7.5A Unidad de control CVT
12 7.5A Bocina baja
13 7.5A Bocina alta
14 15A Luz de cruce [lado derecho]
15 15A Luz de cruce [lado izquierdo]
16 20A Bomba de combustible
17 10A Luz de carretera [lado izquierdo]
18 10A Luz de carretera [lado derecho]
19 20A Unidad de control de transmisión continuamente variable
20 7.5A Alternador
21 20A Quemacocos
22 7.5A Unidad de control del motor
23 15A Unidad de control del motor
24 15A Bobina de encendido
25 15A Unidad de control del motor
26 15A Unidad de control del motor
27 15A Unidad de control de transmisión automática
28 15A Destellador de advertencia de giro y emergencia [unidad de control de carrocería]
29 20A Cierre de puertas [unidad de control de carrocería]
30 10A Iluminación
31 10A Luz combinada trasera
32 - no identificado
33 15A Limpiaparabrisas trasero, Lavaparabrisas trasero
34 10A Lavaparabrisas delantero
35 30A Limpiaparabrisas delantero
36 - no identificado
37 15A Ventilador soplador
38 15A Ventilador soplador
39 25A Unidad de audio
40 25A Ventilador auxiliar
41 25A Ventilador principal
42 30A Unidad de control de ABS/Dinámica del vehículo
43 10A Luz antiniebla [lado izquierdo]
44 10A Luz antiniebla [lado derecho]
45 10A Respaldo [unidad de control de carrocería]
46 - no identificado
47 - no identificado
48 25A Desempañador de luneta trasera, Calentador de espejos, Descongelador de limpiaparabrisas delantero
49 - no identificado
