Subaru Outback / Fusibles 2011

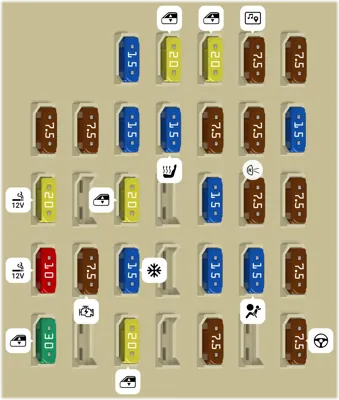

Compartimento de pasajeros

Compartimento de pasajeros
N°ADescripción
1 15A Conector de enganche de remolque
2 20A Ventana eléctrica trasera [lado izquierdo]
3 20A Ventana eléctrica [lado del conductor]
4 7.5A Sistema de navegación, Descongelador del limpiaparabrisas delantero, Techo corredizo
5 7.5A Medidor combinado
6 7.5A Espejos retrovisores de control remoto
7 7.5A Unidad integrada
8 15A Luz de freno
9 15A Relé del calentador de asiento
10 7.5A Fuente de alimentación [batería]
11 7.5A Unidad de señal de giro
12 15A Unidad integrada, Unidad de transmisión automática
13 20A Toma
15 20A Ventana eléctrica trasera [lado derecho]
17 15A Descongelador del limpiaparabrisas delantero
18 7.5A Luz de reversa
19 7.5A Unidad de freno de estacionamiento electrónico, Unidad del sistema Hill Holder
20 10A Toma de corriente para accesorios
21 7.5A Relé de arranque
22 15A Aire acondicionado
24 15A Sistema de navegación de audio
25 15A Sistema de airbag SRS
26 7.5A Ventilador principal
27 30A Relé de ventana eléctrica
29 20A Ventana eléctrica [lado del pasajero]
31 7.5A Unidad de aire acondicionado automático
33 7.5A Unidad de control dinámico del vehículo/ABS, Dirección asistida

Compartimento del motor

Compartimento del motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- Relé del limpiaparabrisas
- Relé de la bocina
- Relé de luz baja H/L
- Relé de luz alta H/L
- Relé de la ventana eléctrica
- Relé del desempañador trasero
- Relé de luces traseras e iluminación
- Relé de la luz antiniebla delantera
11 7.5A Unidad de control de la CVT
12 7.5A Bocina BAJA
13 7.5A Bocina ALTA
14 15A Faro de luz baja [lado derecho]
15 15A Faro de luz baja [lado izquierdo]
16 20A Bomba de combustible
17 10A Faro de luz alta [lado izquierdo]
18 10A Faro de luz alta [lado derecho]
19 20A Unidad de control de la transmisión continuamente variable
20 7.5A Alternador
21 20A Techo corredizo
22 7.5A Unidad de control del motor
23 15A Unidad de control del motor
24 15A Bobina de encendido
25 15A Unidad de control del motor
26 15A Unidad de control del motor
27 15A Unidad de control de la transmisión automática
28 15A Intermitente de giro y advertencia de peligro [unidad de control de la carrocería]
29 20A Cerradura de la puerta [unidad de control de la carrocería]
30 10A Iluminación
31 10A Luz de combinación trasera
33 15A Limpiaparabrisas trasero, Lavaparabrisas trasero
34 10A Lavaparabrisas delantero
35 30A Limpiaparabrisas delantero
37 15A Ventilador del soplador
38 15A Ventilador del soplador
39 25A Unidad de audio
40 25A Ventilador auxiliar
41 25A Ventilador principal
42 30A Unidad de control ABS/Control de dinámica del vehículo
43 10A Luz antiniebla [lado izquierdo]
44 10A Luz antiniebla [lado derecho]
45 10A Luces de reversa [unidad de control de la carrocería]
48 25A Desempañador de la ventana trasera, Espejo calefaccionado, Descongelador del limpiaparabrisas delantero
