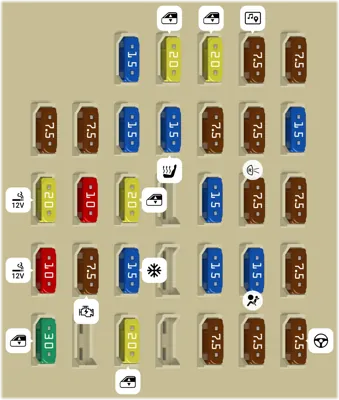

Compartimento de pasajeros

N°	A	Descripción
1	15A	Conector de enganche de remolque
2	20A	Ventana eléctrica trasera [lado izquierdo]
3	20A	Ventana eléctrica [lado del conductor]
4	7.5A	Sistema de navegación, Descongelador del limpiaparabrisas delantero, Techo corredizo
5	7.5A	Medidor combinado
6	7.5A	Espejos retrovisores de control remoto
7	7.5A	Unidad integrada
8	15A	Luz de freno
9	15A	Relé del calefactor de asiento
10	7.5A	Fuente de alimentación [batería]
11	7.5A	Unidad de señal de giro
12	15A	Unidad integrada Unidad de transmisión automática
13	20A	Toma
14	10A	Unidad integrada
15	20A	Ventana eléctrica trasera [lado derecho]
17	15A	Descongelador del limpiaparabrisas delantero
18	7.5A	Luz de reversa
19	7.5A	Unidad de freno de estacionamiento electrónico, Unidad del sistema Hill Holder
20	10A	Toma de corriente para accesorios
21	7.5A	Relé de arranque
22	15A	Aire acondicionado
24	15A	Sistema de navegación de audio
25	15A	Sistema de airbag SRS
26	7.5A	Ventilador principal
27	30A	Relé de la ventana eléctrica
29	20A	Ventana eléctrica [lado del pasajero]
31	7.5A	Unidad de aire acondicionado automático
32	7.5A	Bloqueo de dirección
33	7.5A	Unidad de control ABS/dinámica del vehículo, Dirección asistida

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
11	7.5A	Unidad de control de la CVT
12	7.5A	Bocina [lado derecho]
13	7.5A	Bocina [centro]
14	15A	Faro de luz baja [lado derecho]
15	15A	Faro de luz baja [lado izquierdo]
16	20A	Bomba de combustible
17	10A	Faro de luz alta [lado izquierdo]
18	10A	Faro de luz alta [lado derecho]
19	20A	Unidad de control de la transmisión continuamente variable
20	7.5A	Alternador
21	20A	Techo corredizo
22	7.5A	Unidad de control del motor
23	15A	Unidad de control del motor
24	15A	Bobina de encendido
25	15A	Unidad de control del motor
26	15A	Unidad de control del motor
27	10A	Unidad de control de la transmisión automática
28	15A	Intermitente de giro y advertencia de peligro [unidad de control de la carrocería]
29	20A	Cerradura de la puerta [unidad de control de la carrocería]
30	10A	Iluminación
31	10A	Luz de combinación trasera
32	10A	Sistema EyeSight
33	15A	Limpiaparabrisas trasero, Lavaparabrisas trasero
34	10A	Lavaparabrisas delantero
35	30A	Limpiaparabrisas delantero
37	15A	Ventilador soplador
38	15A	Ventilador soplador
39	25A	Unidad de audio
40	25A	Ventilador auxiliar
41	25A	Ventilador principal
42	30A	Unidad de control ABS/Dinámica del vehículo
43	10A	Luz antiniebla [lado izquierdo]
44	10A	Luz antiniebla [lado derecho]
45	20A	Luces de reversa [unidad de control de la carrocería]
48	25A	Desempañador de la ventana trasera, Calefactor del espejo, Descongelador del limpiaparabrisas delantero
