Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 4 | Relé de la luz antiniebla delantera | ||
| 5 | Relé de arranque | ||
| 7 | Transmisión automática | ||
| 8 | CPRSR - Relé del compresor de aire | ||
| 10 | 30A | ABS 2 | |
| 11 | 40A | Dirección asistida | |
| 12 | 40A | ABS 1 | |
| 13 | 30A | Encendido | |
| 14 | 10A | Aire acondicionado | |
| 16 | 20A | Luz antiniebla delantera | |
| 17 | 30A | Ventilador del radiador | |
| 18 | 15A | Transmisión automática | |
| 19 | 15A | Faro izquierdo | |
| 20 | 15A | Faro derecho | |
| 22 | 30A | Motor de arranque | |
| 23 | 15A | Inyección de combustible | |
| 24 | Relé del ventilador del radiador | ||
| 25 | Bomba de combustible | ||
| 26 | Principal de inyección de combustible |
Compartimento de pasajeros (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (Stop light) Luces de freno | |
| 2 | 30A | (Blower motor) Motor soplador de AC | |
| 3 | 10A | (ST SIG) Sistema de arranque | |
| 4 | 15A | (Accessory) Protege varios circuitos accesorios | |
| 5 | 10A | (Rear fog light) Luces antiniebla traseras | |
| 6 | 10A | (Tail light) Luces traseras | |
| 7 | 10A | (Back-up light) Luces de reversa | |
| 8 | 10A | (ABS) Sistema de frenos antibloqueo | |
| 9 | 10A | (Meter) Cuadro de instrumentos | |
| 10 | 15A | (Ignition coil) Bobina de encendido | |
| 11 | 20A | (Wiper/Washer) Limpiaparabrisas | |
| 12 | 10A | IG2 SIG | |
| 12 | 10A | (HTR) Sistema de aire acondicionado | |
| 13 | 10A | (IG1 SIG) Protege varios circuitos | |
| 14 | 10A | (Air bag) Airbag | |
| 15 | 20A | (Power window timer) Ventanas eléctricas | |
| 16 | 20A | (Door lock) Sistema de cierre de puertas eléctrico | |
| 17 | 15A | (Horn/Hazard) Luz de emergencia o balizas | |
| 18 | 20A | (Rear defogger) Desempañador trasero | |
| 19 | 10A | (Dome) Luz de domo y luz interior | |
| 19 | 15A | (Dome) Luz de domo y luz interior | |
| 20 | 30A | (Power window) Ventanas eléctricas | |
| 21 | 7.5A | (ACC 2) Protege varios circuitos accesorios | |
| 22 | 15A | (Radio 2) Radio y sistema de audio |

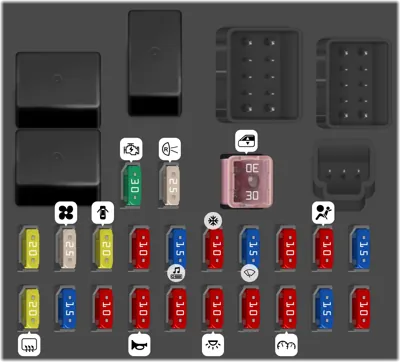

Compartimiento de pasajeros (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (ABS/ESP) Sistema de frenos antibloqueo | |
| 2 | 15A | (IG COIL) Bobina de encendido | |
| 3 | 10A | (METER) Cuadro de instrumentos | |
| 4 | 10A | (IG1 SIG) Protege varios circuitos | |
| 5 | 10A | (DOME) Luz de domo y luz interior | |
| 6 | 10A | (TAIL) Luces traseras | |
| 7 | 10A | (HORN HAZ) Bocinas, luces de emergencia, sistema antirrobo | |
| 8 | 10A | (STOP) Luces de freno | |
| 9 | 15A | STL | |
| 10 | 20A | (RR DEF) Desempañador trasero | |
| 11 | 15A | (ACC) Protege varios circuitos accesorios | |
| 12 | 10A | (A/B) Airbag | |
| 13 | 10A | BACK | |
| 14 | 15A | (WIP) Limpiaparabrisas | |
| 15 | 10A | (HTR) Sistema de aire acondicionado | |
| 16 | 15A | (RADIO) Radio y sistema de audio | |
| 17 | 10A | (BCM) Módulo de control del cuerpo | |
| 18 | 20A | (D/L) Sistema de cierre de puertas eléctrico | |
| 19 | 25A | (BLW) Motor soplador de AC | |
| 20 | 20A | P/W T | |
| 21 | 30A | (ST) Sistema de arranque | |
| 22 | 25A | (B/U) Luces de reversa | |
| 23 | 30A | (P/W) Ventanas eléctricas |
