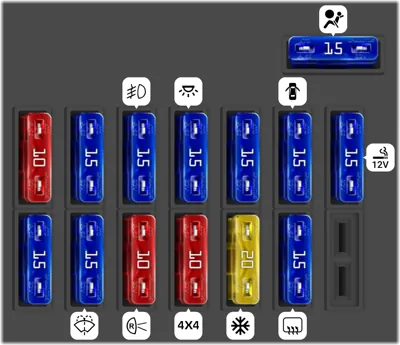

Compartimiento de pasajeros (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (TAIL) Luces traseras | |
| 2 | 15A | (STOP) Luces de freno | |
| 3 | 15A | (FOG) Luces antiniebla | |
| 4 | 15A | (DOME) Luz de domo y luz interior | |
| 5 | 15A | HAZARD HORN | |
| 6 | 15A | (DOOR LOCK) Sistema de cierre de puertas eléctrico | |
| 7 | 15A | (CIGAR RADIO) Encendedor de cigarrillos / enchufes de corriente | |
| 8 | 15A | IG COIL METER | |
| 9 | 15A | (WIPER WASHER) Limpiaparabrisas | |
| 10 | 10A | (TURN BACK) Luces de reversa | |
| 11 | 10A | (4WD) Sistema de tracción en las cuatro ruedas | |
| 12 | 20A | (HEATER) Sistema de aire acondicionado | |
| 13 | 15A | (REAR DEFG) Desempañador trasero | |
| 15 | 15A | (AIR BAG) Airbag |

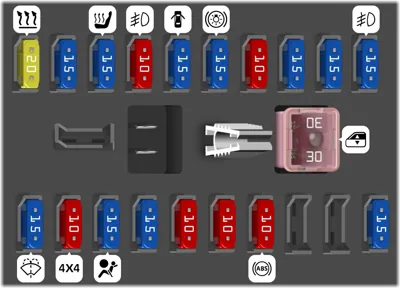

Compartimiento de pasajeros (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 20A | (HEATER) Sistema de aire acondicionado | |
| 2 | 15A | (REAR DEFOG) Desempañador trasero | |
| 3 | 15A | (SEAT HEATER) Asientos calefaccionados | |
| 4 | 10A | (REAR FOG) Luces antiniebla traseras | |
| 5 | 15A | (DOOR LOCK) Sistema de cierre de puertas eléctrico | |
| 6 | 15A | (STOP) Luces de freno | |
| 7 | 10A | (TAIL) Luces traseras | |
| 8 | 15A | RADIO DOME | |
| 9 | 15A | (HORN HAZARD) Luz de emergencia o balizas | |
| 10 | 15A | (FOG) Luces antiniebla | |
| 13 | 30A | (POWER WINDOW) Ventanas eléctricas | |
| 14 | 15A | (WIPER WASHER) Limpiaparabrisas | |
| 15 | 10A | (4WD) Sistema de tracción en las cuatro ruedas | |
| 16 | 15A | (AIR BAG) Airbag | |
| 17 | 15A | (IG) Protege varios circuitos | |
| 18 | 10A | (METER) Cuadro de instrumentos | |
| 19 | 10A | BACK | |
| 20 | 10A | (ABS) Sistema de frenos antibloqueo | |
| 23 | 15A | (CIGARETTE) Encendedor de cigarrillos / enchufes de corriente |
Caja de fusibles de la batería
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (H/L, L) Faros; Izquierdo | |
| 2 | 15A | (H/L, R) Faros; Derecho | |
| 3 | 15A | (Fuel Injection) Sistema de inyección de combustible multipuerto | |
| 4 | 15A | (A/C) Aire acondicionado | |
| 5 | 80A | (BATT) Sistema de carga | |
| 6 | 50A | (ABS) Sistema de frenos antibloqueo | |
| 7 | 60A | (IG) Protege varios circuitos | |
| 8 | 30A | (LAMP) Faros |
