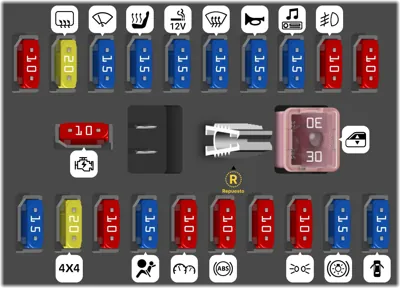

Compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | (FUSE PULLER) Sacafusibles | ||
| 1 | 10A | IG2 SIG | |
| 2 | 20A | (REAR DEFG) Desempañador trasero | |
| 3 | 15A | (WIPER WASHER) Limpiaparabrisas | |
| 4 | 15A | (SEAT HEATER) Asientos calefaccionados | |
| 5 | 15A | (CIGAR) Encendedor de cigarrillos / enchufes de corriente | |
| 6 | 15A | (DEICER) Descongelador o desempañador | |
| 7 | 15A | (HORN, HAZARD) Bocina; Luz de emergencia o balizas | |
| 8 | 15A | (RADIO, DOME) Radio y sistema de audio; Luz de domo y luz interior | |
| 9 | 10A | (REAR FOG) Luces antiniebla traseras | |
| 10 | 10A | IMMOBILIZER/CONT | |
| 11 | 10A | (ST) Sistema de arranque | |
| 13 | 30A | (POWER WINDOW) Ventanas eléctricas | |
| 14 | 15A | (IG) Protege varios circuitos | |
| 15 | 20A | (4WD) Sistema de tracción en las cuatro ruedas | |
| 16 | 10A | BACK | |
| 17 | 15A | (AIRBAG) Airbag | |
| 18 | 10A | (METER) Cuadro de instrumentos | |
| 19 | 10A | (ABS) Sistema de frenos antibloqueo | |
| 20 | 10A | AT | |
| 21 | 10A | (TAIL) Luces traseras | |
| 22 | 15A | (STOP) Luces de freno | |
| 23 | 15A | (DOOR LOCK) Sistema de cierre de puertas eléctrico |
Caja de fusibles en el motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de bomba de combustible | ||
| - | Relé motor del condensador del ventilador del aire acondicionado | ||
| - | Relé del sistema de gestión del motor | ||
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 50A | Interruptor de encendido | |
| 2 | 40A | Motor ABS | |
| 3 | 40A | Interruptor de encendido | |
| 4 | 30A | Solenoide ABS | |
| 5 | 15A | Sistema de control del motor | |
| 8 | 15A | Faro izquierdo | |
| 9 | 15A | Faro derecho | |
| 10 | 50A | Caja de fusibles en el compartimento de pasajeros | |
| 13 | 15A | Faros de niebla delanteros | |
| 14 | 20A | Ventilador | |
| 15 | 30A | Extraño | |
| 16 | 20A | Aire acondicionado |
Caja de fusibles en el motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de embrague de solenoide del compresor de aire acondicionado | ||
| - | Relé de control del motor | ||
| 1 | 80A | Generador | |
| 2 | 30A | Motor del ventilador de enfriamiento | |
| 3 | 50A | Sistema ABS | |
| 4 | 60A | - | |
| 5 | 60A | Circuitos de interbloqueo de encendido | |
| 6 | 15A | Faro izquierdo | |
| 7 | 15A | Faro derecho | |
| 8 | 20A | Motor del ventilador del calefactor | |
| 9 | 30A | Arrancador | |
| 10 | 30A | ECM | |
| 11 | 15A | Acoplamiento magnético del compresor de aire acondicionado |
