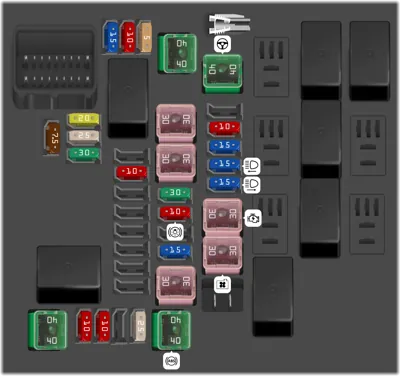

Compartimento de motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 120A | (FL1) | |
| 2 | 100A | (FL2) | |
| 3 | 20A | (Fusible de repuesto) | |
| 4 | 25A | (Fusible de repuesto) | |
| 5 | 30A | (Fusible de repuesto) | |
| 6 | 40A | (P/S) Dirección Asistida | |
| 8 | 10A | (CPRSR) Compresor A/C | |
| 9 | 15A | (FI) Inyección de combustible | |
| 10 | 15A | (H/L L) Faro (Izquierdo) | |
| 11 | 15A | (H/L R) Faro (Derecho) | |
| 12 | 30A | (ST) Motor de arranque | |
| 13 | 30A | (RDTR) ventilador del radiador | |
| 15 | 40A | (IGN2) Interruptor de encendido 2 | |
| 16 | 30A | (Lámpara) | |
| 17 | 30A | (Bomba T/M) Bomba AGS | |
| 18 | 30A | (B/U) BaterÃa de respaldo | |
| 19 | 10A | (STOP) Luz de freno | |
| 21 | 15A | (Bocina / Claxon) | |
| 22 | 30A | (BLW) Blower ventilador | |
| 24 | 10A | (ST SIG) Señal de inicio | |
| 31 | 40A | (ITV ABS) motor ABS | |
| 32 | 25A | (ABS SOL) ABS solenoid | |
| 34 | 10A | (T/M) Transmisión | |
| 35 | 10A | (T/M2) Transmisión 2 | |
| 36 | 40A | (IGN) Interruptor de encendido | |
| 37 | 5A | (Fusible de repuesto) | |
| 38 | 10A | (Fusible de repuesto) | |
| 39 | 15A | (Fusible de repuesto) | |
| 40 | 7.5A | (Fusible de repuesto) |
Compartimento debajo del tablero
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 20A | (WIP LAVADO) Limpiaparabrisas y lavaparabrisas delantero | |
| 3 | 10A | (IG2 SIG) Señal de encendido-2 | |
| 4 | 10A | (Meter) | |
| 5 | 15A | (BOBINA IG) bobina de encendido) | |
| 6 | 10A | (ATRAS) luz de marcha atrás | |
| 7 | 10A | (ST SIG) Señal de inicio | |
| 8 | 15A | (ACC2) Accesorio-2 | |
| 9 | 10A | (ACC1) Accesorio-1 | |
| 11 | 10A | (A/B) Airbag | |
| 12 | 10A | (ABS) | |
| 13 | 10A | (IG1 SIG) Señal de encendido-1 | |
| 15 | 20A | (D/L) cerradura de puerta | |
| 16 | 10A | (HAZ) Luz de advertencia de peligro | |
| 17 | 10A | (TAIL) luz trasera | |
| 18 | 15A | (Radio) | |
| 19 | 10A | (DOME) luz de techo | |
| 20 | 10A | (DOME2) luz de techo 2 | |
| 21 | 30A | (P/W) ventana eléctrica |
