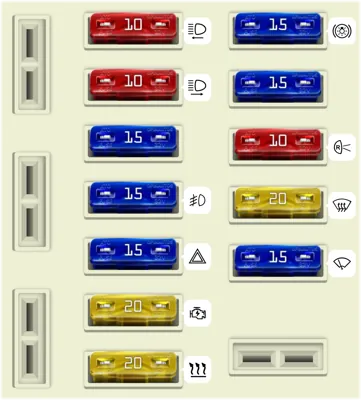

Caja de fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Faro delantero izquierdo | |
| 2 | 10A | Faro delantero derecho | |
| 3 | 15A | Luces traseras | |
| 4 | 15A | Luz de niebla | |
| 5 | 15A | Balizas | |
| 6 | 20A | Ignición | |
| 7 | 20A | Calefacción | |
| 8 | 15A | Luz de freno | |
| 9 | 15A | Accesorios | |
| 10 | 10A | Luz de marcha atrás | |
| 11 | 20A | Desempañador | |
| 12 | 15A | Limpiaparabrisas |
Caja de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 60A | (MAIN) Fusible principal | |
| - | 40A | PRIMARY | |
| - | 30A | PRIMARY | |
| - | 30A | (A/C) Aire acondicionado | |
| - | 15A | (EFI) Sistema de inyección de combustible multipuerto | |
| - | 15A | (A/C) Aire acondicionado | |
| - | (A/C RELAY) Aire acondicionado | ||
| - | (A/C RELAY) Aire acondicionado | ||
| - | (FUEL PUMP RELAY) Bomba de combustible | ||
| - | FI RELAY |
