Suzuki Swift / Fusibles 2014

Caja de fusibles en el motor (Fusibles primarios) [Gasolina]

Caja de fusibles en el motor (Fusibles primarios) [Gasolina]
N°ADescripción
7 50A Interruptor de encendido 2
8 7.5A ECM
9 15A Relé de transeje automático
9 20A Relé de transeje automático
11 10A Compresor de aire
12 15A FI (GAS)
14 60A Dirección asistida
15 30A Ventilador del radiador (GAS)
16 40A ABS 1
17 30A Ventilador del soplador
18 30A Motor de arranque
19 40A Motor ESP
20 30A Accesorio
21 30A DCDC (ENG A-STOP)
22 25A Faro
22 15A Faro
23 25A Módulo de control ESP
24 30A Lavafaros
24 15A Lavafaros
25 20A Luz antiniebla delantera
26 7.5A Faro
27 40A Interruptor de encendido
28 7.5A Señal de arranque
29 15A Faro (Izquierdo)
30 15A Faro (Derecho)
31 15A Faro (izquierdo) [Con luz AUTO]
32 15A Faro (Derecho) [Con luz AUTO]

Caja de fusibles en el motor (Fusibles primarios) [Diésel]

Caja de fusibles en el motor (Fusibles primarios) [Diésel]
N°ADescripción
7 50A (Ignition switch 2) Interruptor de encendido
8 7.5A (ECM) Unidad de control del motor
9 15A Automatic transaxle relay
11 10A Air compressor
13 30A FI
14 60A Power steering
15 30A (Fuel heater) Calefactor de combustible
16 40A (Radiator Fan) Ventilador del radiador
17 30A Blower fan
18 30A Starting motor
19 40A ESP motor
20 30A (Accessory) Protege varios circuitos accesorios
21 30A DCDC (ENG A-STOP)
22 25A (Headlight) Faros
22 15A (Headlight) Faros
23 25A ESP control module
24 30A Headlight washer
24 15A Headlight washer
25 20A Front fog light
26 7.5A (Headlight) Faros
27 40A (Ignition switch) Interruptor de encendido
28 7.5A Starting Signal
29 15A (Headlight (Left)) Faro izquierdo
30 15A (Headlight (Right)) Faro derecho
31 15A (Headlight (left) [With AUTO light]) Faro izquierdo
32 15A (Headlight (Right) [With AUTO light]) Faro derecho
33 25A INJ DRV
33 20A INJ DRV
34 15A FI
35 15A (F/P) Bomba de combustible

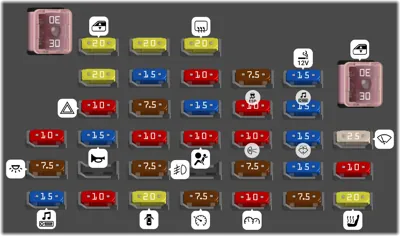

Caja de fusibles interior (Fusibles primarios)

Caja de fusibles interior (Fusibles primarios)
N°ADescripción
1 30A Belt
2 20A (P/W) Ventanas eléctricas
3 20A STL
4 20A (Rear defogger) Desempañador trasero
5 20A (Sunroof) Techo solar
6 15A (DRL/Deicer) Luces de circulación diurna; Descongelador o desempañador
7 10A (Heated mirror) Calefactor de espejo
8 7.5A Starting Signa
9 15A Accessory socket
10 30A (Power window) Ventanas eléctricas
11 10A (Hazard) Luz de emergencia o balizas
12 7.5A (BCM) Módulo de control del cuerpo
13 15A Ignition coi
14 10A ESP control module
15 15A (RADIO/BCM) Radio y sistema de audio; Módulo de control del cuerpo
16 10A ENG A-STOP control
17 15A (Horn) Bocina
18 10A (Stop light) Luces de freno
19 10A (Air bag) Airbag
20 10A (Back-up light) Luces de reversa
21 15A (Wiper / Washer) Limpiaparabrisas; Limpiaparabrisas
22 25A (Front wiper) Limpiaparabrisas delanteros
23 7.5A (Dome light) Luz de domo y luz interior
25 7.5A (RR fog lamp) Luces antiniebla traseras
27 7.5A Ignition-1 signal
28 15A Radio B (ENG A-STOP)
29 10A ACC (ENG A-STOP)
30 15A (Radio) Radio y sistema de audio
31 10A (Tail lamp) Luces traseras
32 20A (D/L) Sistema de cierre de puertas eléctrico
33 7.5A Cruise control
34 10A (Meter) Cuadro de instrumentos
35 7.5A Ignition-2 signal
36 20A (Seat heater) Asientos calefaccionados
