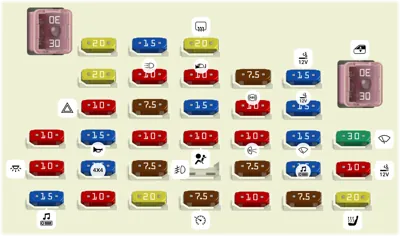

Fusibles Bajo el Tablero

N°	A	Descripción
1	30A	Cinturón de seguridad
2	20A	Temporizador de ventana eléctrica
3	15A	Bloqueo de dirección
4	20A	Desempañador trasero
5	20A	Techo solar
6	10A	DRL
7	10A	Espejo calefaccionado
8	7.5A	Señal de arranque
9	15A	Toma de corriente 2
10	30A	Ventana eléctrica
11	10A	Luces de emergencia
12	7.5A	BCM
13	15A	Bobina de encendido
14	10A	Módulo de control ABS
15	15A	Toma de corriente
16	10A	Controlador A-STOP
17	15A	Claxon
18	10A	Luz de freno
19	10A	Bolsa de aire
20	10A	Luces de reversa
21	15A	Limpiaparabrisas / Lavaparabrisas
22	30A	Limpiaparabrisas delantero
23	10A	Luces interiores
24	15A	4WD
25	7.5A	Luz antiniebla trasera
27	7.5A	Señal de encendido-1
28	15A	Radio 2
29	10A	Toma de corriente 3
30	15A	Radio
31	10A	Luz trasera
32	20A	D/L
33	7.5A	Control de crucero
34	10A	Tablero de instrumentos
35	7.5A	Señal de encendido-2
36	20A	Calefacción de asiento

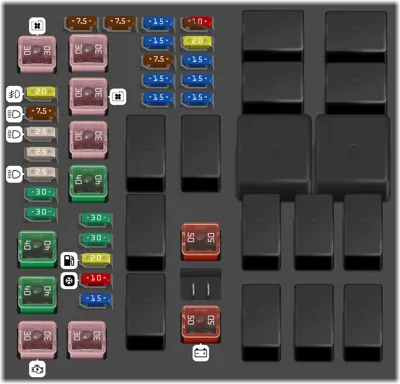

N°	A	Descripción
8	7.5A	Señal de encendido-1 2
9	30A	Ventilador del radiador 2
10	20A	Luz antiniebla delantera
11	7.5A	Faro 2
12	25A	Módulo de control ESP®
13	25A	Faro
14	30A	Reversa
15	40A	Interruptor de encendido
16	40A	Motor ESP
17	30A	Motor de arranque
18	30A	Calefactor de combustible
19	30A	FI principal [DIESEL]
20	20A	Bomba de combustible [DIESEL], FI [GAS]
21	10A	Compresor de aire
22	15A	Transmisión 1
23	30A	Ventilador de soplador
24	15A	Transmisión 4
25	15A	Transmisión 5
26	7.5A	Señal de arranque
27	15A	Faro (Izquierdo)
28	15A	Faro alto (Izquierdo)
29	7.5A	FI 2 [DIESEL]
29	10A	Inyector de combustible FI
30	20A	INJ DRV
31	15A	FI
32	15A	Faro (Derecho)
33	15A	Faro alto (Derecho)
34	50A	Interruptor de encendido 2 [DIESEL]
35	50A	Batería [DIESEL]
36	25A	Faro 3
37	30A	DCDC 2
38	7.5A	Transmisión 3
39	30A	Ventilador del radiador
40	30A	Transmisión 2
41	40A	Bomba HY
42	30A	DCDC
