Bloque de fusibles del panel de instrumentos

N°	A	Descripción
-		Relé de energía de accesorios retenida
-		Relé del desempañador trasero
-		Ventanas eléctricas
-		Asientos eléctricos
-		Vacío
-		Repuesto
1	20A	Techo corredizo
2	10A	Entretenimiento del asiento trasero
3	20A	Limpiaparabrisas trasero
4	15A	Portón trasero
5	10A	Bolsas de aire
6	20A	Asientos calefaccionados
7	10A	Luz de giro del lado del conductor
8	25A	Seguros de puertas
9	10A	Módulo de detección automática de ocupantes
10	2A	Espejos eléctricos
11	15A	Luz de giro del lado del pasajero
12	25A	Amplificador
13	2A	Iluminación del volante
14	10A	Infoentretenimiento
15	10A	Sistema de control de clima, actuador de función remota
16	10A	Ventilación del cánister
17	15A	Radio
18	10A	Tablero de instrumentos
19	2A	Interruptor de encendido
20	10A	Módulo de control de la carrocería
22	15A	Luz de freno central superior, atenuador
23	10A	Luces interiores

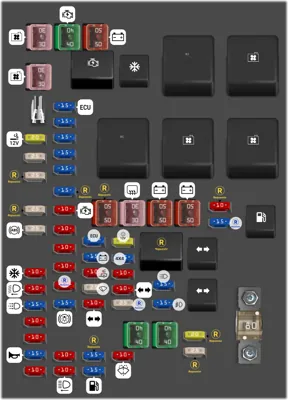

Caja de fusibles del compartimiento del motor

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
-		Encendido principal
-		Embrague del compresor del aire acondicionado
-		Arranque
-		Ventilador 3
-		Tren motriz
-		Ventilador 1
-		Ventilador 2
-		Repuesto
-		Luz de freno y direccional del remolque del lado del pasajero
-		Luz de freno y direccional del remolque del lado del conductor
-		Bomba de combustible
1	30A	Ventilador de enfriamiento 2
2	40A	Arranque
3	50A	Batería principal 3
4	30A	Ventilador de enfriamiento 1
5	20A	Energía auxiliar
6	25A	Control de clima trasero
7	25A	Repuesto
8	25A	Repuesto
9	25A	Sistema de frenos antibloqueo
10	10A	Embrague del aire acondicionado
11	10A	Luz de cruce del lado del conductor
12	15A	Luz de conducción diurna 2
13	10A	Luz de carretera del lado del pasajero
14	10A	Luz de estacionamiento del lado del pasajero
15	15A	Bocina
16	10A	Luz de estacionamiento del lado del conductor
17	15A	Control electrónico del acelerador, Módulo de control del motor
18	15A	Dispositivo de emisiones 1
19	15A	Bobinas pares, inyectores
20	15A	Bobinas impares, inyectores
21	15A	Dispositivo de emisiones 2
22	15A	Repuesto
23	10A	Módulo de control del tren motriz, encendido
24	10A	Transmisión
25	10A	Sensor de flujo de masa de aire
26	10A	Pantalla de airbag
27	10A	Repuesto
28	15A	Luz de freno
29	10A	Luz de cruce del lado del pasajero
30	10A	Luz de carretera del lado del conductor
31	50A	Repuesto
32	30A	Desempañador trasero
33	50A	Batería principal 2
34	50A	Batería principal 1
35	10A	Repuesto
36	15A	Repuesto
37	15A	Módulo de control del motor, batería
38	15A	Módulo de control de la transmisión, batería
39	10A	Luz de estacionamiento del remolque
40	25A	Limpiaparabrisas delantero
41	10A	Luz de freno y direccional del remolque del lado del conductor
42	15A	Repuesto
43	15A	Bomba de combustible
44	20A	Toma de corriente de accesorios trasera
45	15A	Tracción en todas las ruedas
46	10A	Control de voltaje regulado
47	10A	Luz de freno y direccional del remolque del lado del pasajero
48	25A	Repuesto
49	10A	Lavaparabrisas delantero y trasero
50	40A	Motor del sistema de frenos antibloqueo
51	40A	Soplador del sistema de control de clima
52	15A	Luces de conducción diurna
53	15A	Luces de niebla
54	20A	Repuesto
55	25A	Repuesto
56	80A	-
