No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|

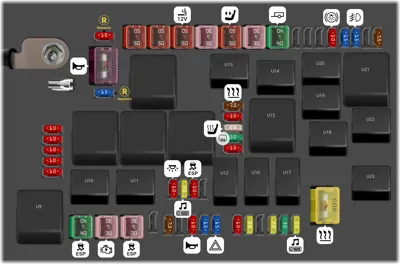

Herramienta para la extracción de los fusibles. |
| 1 |
|
10A |
(SPARE) Fusible de repuesto |
| 2 |
|
15A |
(SPARE) Fusible de repuesto |
| 3 |
|
10A |
(STOP) Luces de freno/traseras, luz de freno montada en alto, sistema de control de bloqueo de cambio, sistema de frenos antibloqueo, sistema de control de tracción [modelos de dos ruedas motrices], sistema de control de tracción activo [modelos de cuatro ruedas motrices], sistema de control de estabilidad del vehículo, suspensión de aire de control de altura trasera, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, controlador de freno de remolque, luces de remolque (luces traseras) |
| 4 |
|
15A |
(AC115V INV) Inversor de CA |
| 5 |
|
15A |
(FR FOG) Luces antiniebla delanteras |
| 6 |
|
7.5A |
(OBD) Sistema de diagnóstico a bordo |
| 7 |
|
10A |
(HEAD (LO RH)) Faro derecho (luz baja) |
| 8 |
|
10A |
(HEAD (LO LH)) Faro izquierdo (luz baja) |
| 9 |
|
10A |
(HEAD (HI RH)) Faro derecho (luz alta) |
| 10 |
|
10A |
(HEAD (HI LH)) Faro izquierdo (luz alta) |
| 11 |
|
10A |
(EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 12 |
|
7.5A |
(HEATER NO.2) Sistema de aire acondicionado |
| 13 |
|
10A |
(AIRSUS NO.2) Suspensión de aire de control de altura trasera |
| 14 |
|
25A |
(SEAT HEATER) Calefacción de asientos |
| 15 |
|
30A |
(DEFOG) Desempañador de la ventana trasera, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 16 |
|
10A |
(MIR HEATER) Calefacción de los espejos retrovisores exteriores |
| 17 |
|
10A |
(DOME) Luz interior, luces personales, sistema de control remoto inalámbrico, luces de cortesía de puertas, sistema de audio del asiento trasero, medidor y medidor, luces de vanidad, luces del tablero de instrumentos, luces de estribo, sistema de comunicación multiplex |
| 18 |
|
20A |
(RADIO NO.1) Sistema de audio, sistema de navegación |
| 19 |
|
10A |
(ECU-B) Sistema de frenos antibloqueo, sistema de control de tracción [modelos de dos ruedas motrices], sistema de control de tracción activo [modelos de cuatro ruedas motrices], sistema de control de estabilidad del vehículo, sistema de aire acondicionado, sistema de comunicación multiplex, sistema antirrobo |
| 20 |
|
7.5A |
(ALT-S) Sistema de carga |
| 21 |
|
10A |
(HORN) Bocinas |
| 22 |
|
15A |
(A/F HEATER) Sensor A/F |
| 23 |
|
15A |
(TRN-HAZ) Luces de señal de giro, luces de emergencia |
| 24 |
|
10A |
(ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 25 |
|
20A |
(EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 26 |
|
20A |
(DR/LCK) Sistema de bloqueo de puertas eléctricas |
| 27 |
|
30A |
(TOWING) Convertidor de remolque |
| 28 |
|
20A |
(RADIO NO.2) Sistema de audio |
| 46 |
|
50A |
(A/PUMP) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 47 |
|
50A |
(AIRSUS) Suspensión de aire de control de altura trasera |
| 48 |
|
50A |
(AM1) Todos los componentes en los fusibles "ACC", "CIG", "IG1", "ECU-IG", "FR WIP-WSH", "RR WIP", "RR-WSH", "4WD" y "STA" |
| 49 |
|
30A |
(TOWING BRK) Controlador de freno de remolque |
| 50 |
|
50A |
(J/B) Todos los componentes en los fusibles "PWR OUTLET", "D P/SEAT", "P P/SEAT", "POWER", "TAIL" y "SECU/HORN" |
| 51 |
|
30A |
(BATT CHG) Batería secundaria del remolque |
| 52 |
|
40A |
(TOWING) Luces de remolque (luces traseras) |
| 53 |
|
40A |
(ABS MTR) Sistema de frenos antibloqueo, sistema de control de tracción [modelos de dos ruedas motrices], sistema de control de tracción activo [modelos de cuatro ruedas motrices], sistema de control de estabilidad del vehículo |
| 54 |
|
30A |
(AM2) Sistema de arranque, fusibles "IGN", "GAUGE", "STA NO.2" y "SRS" |
| 55 |
|
30A |
(ABS SOL) Sistema de frenos antibloqueo, sistema de control de tracción [modelos de dos ruedas motrices], sistema de control de tracción activo [modelos de cuatro ruedas motrices], sistema de control de estabilidad del vehículo |
| 57 |
|
140A |
(ALT) Todos los componentes en los fusibles "AM2", "ALT-S", "DR/LCK", "TRN-HAZ", "HORN", "RADIO NO.2", "EFI", "TOWING", "ABS MTR", "ABS SOL", "HEATER" y "ETCS" |
| 58 |
|
60A |
(HEATER) Sistema de aire acondicionado |
