(HEAD) |
| - |
|
|
(STOP LP CTRL) |
| - |
|
|
(C/OPN) |
| - |
|
|
(DOME) |
| - |
|
|
(ACC CUT) |
| - |
|
|
(FR FOG) |
| - |
|
|
(HEATER) |
| - |
|
|
(EFI) |
| - |
|
|
(A/F HEATER) |
| - |
|
|
(AC 115V INV) |
| - |
|
|
(MG CLT) |
| - |
|
|
(STA) |
| - |
|
|
(IG) |
| - |
|
|
(DEFOG) |
| - |
|
|
(FUEL PUMP) |
| - |
|
|
(ABS SOL) |
| - |
|
|
(TRC MTR) |
| - |
|
|
(ABS MTR) |
| - |
|
|

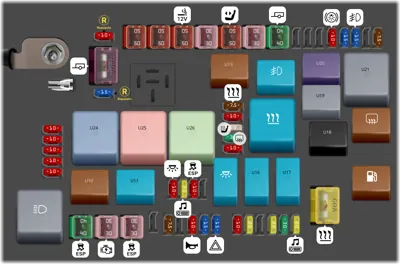

Herramienta para la extracción de los fusibles. |
| 1 |
|
10A |
(SPARE) Fusible de repuesto |
| 2 |
|
15A |
(SPARE) Fusible de repuesto |
| 3 |
|
10A |
(STOP) Luces de freno/traseras, luz de freno montada en alto, sistema de control de bloqueo de cambio, sistema de frenos antibloqueo, sistema de control de tracción [modelos de tracción en dos ruedas], sistema de control de tracción activo [modelos de tracción en cuatro ruedas], sistema de control de estabilidad del vehículo, suspensión de aire de control de altura trasera, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, controlador de freno de remolque, luces de remolque (luces traseras) |
| 4 |
|
15A |
(AC115V INV) Inversor de CA |
| 5 |
|
15A |
(FR FOG) Luces antiniebla delanteras |
| 6 |
|
7.5A |
(OBD) Sistema de diagnóstico a bordo |
| 7 |
|
10A |
(HEAD (LO RH)) Faro derecho (luz baja) |
| 8 |
|
10A |
(HEAD (LO LH)) Faro izquierdo (luz baja) |
| 9 |
|
10A |
(HEAD (HI RH)) Faro derecho (luz alta) |
| 10 |
|
10A |
(HEAD (HI LH)) Faro izquierdo (luz alta) |
| 11 |
|
10A |
(EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 12 |
|
7.5A |
(HEATER NO.2) Sistema de aire acondicionado |
| 13 |
|
10A |
(AIRSUS NO.2) Suspensión de aire de control de altura trasera |
| 14 |
|
25A |
(SEAT HEATER) Calefactores de asientos |
| 15 |
|
30A |
(DEFOG) Desempañador de la ventana trasera, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 16 |
|
10A |
(MIR HEATER) Calefactor de los espejos retrovisores exteriores |
| 17 |
|
10A |
(DOME) Luz interior, luces personales, sistema de control remoto inalámbrico, luces de cortesía de las puertas, medidor y medidor, luces de vanidad, luces del tablero de instrumentos, luces de estribo, sistema de comunicación multiplex |
| 18 |
|
20A |
(RADIO NO.1) Sistema de audio, sistema de navegación, sistema de entretenimiento del asiento trasero |
| 19 |
|
10A |
(ECU-B) Sistema de frenos antibloqueo, sistema de control de tracción [modelos de tracción en dos ruedas], sistema de control de tracción activo [modelos de tracción en cuatro ruedas], sistema de control de estabilidad del vehículo, sistema de aire acondicionado, sistema de comunicación multiplex, sistema antirrobo, sistema de memoria de posición de conducción, sistema de clasificación de ocupantes del pasajero delantero |
| 20 |
|
7.5A |
(ALT-S) Sistema de carga |
| 21 |
|
10A |
(HORN) Bocinas |
| 22 |
|
15A |
(A/F HEATER) Sensor A/F |
| 23 |
|
15A |
(TRN-HAZ) Luces de señal de giro, luces de emergencia |
| 24 |
|
10A |
(ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 25 |
|
20A |
(EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 26 |
|
20A |
(DR/LCK) Sistema de bloqueo de puertas eléctricas |
| 27 |
|
30A |
(TOWING) Convertidor de remolque |
| 28 |
|
20A |
(RADIO NO.2) Sistema de audio |
| 46 |
|
50A |
(A/PUMP) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 47 |
|
50A |
(AIRSUS) Suspensión de aire de control de altura trasera |
| 48 |
|
50A |
(AM1) Todos los componentes en los fusibles "ACC", "CIG", "IG1", "ECU-IG", "FR WIP-WSH", "RR-WSH", "4WD" y "STA" |
| 49 |
|
30A |
(TOWING BRK) Controlador de freno de remolque |
| 50 |
|
50A |
(J/B) Todos los componentes en los fusibles "PWR OUTLET", "D P/SEAT", "P P/SEAT", "POWER", "TAIL" y "SECU/HORN" |
| 51 |
|
30A |
(BATT CHG) Sub batería de remolque |
| 52 |
|
40A |
(TOWING) Luces de remolque (luces traseras) |
| 53 |
|
40A |
(ABS MTR) Sistema de frenos antibloqueo, sistema de control de tracción [modelos de tracción en dos ruedas], sistema de control de tracción activo [modelos de tracción en cuatro ruedas], sistema de control de estabilidad del vehículo |
| 54 |
|
30A |
(AM2) Sistema de arranque, fusibles "IGN", "GAUGE", "STA NO.2" y "SRS" |
| 55 |
|
30A |
(ABS SOL) Sistema de frenos antibloqueo, sistema de control de tracción [modelos de tracción en dos ruedas], sistema de control de tracción activo [modelos de tracción en cuatro ruedas], sistema de control de estabilidad del vehículo |
| 57 |
|
140A |
(ALT) Todos los componentes en los fusibles "A/PUMP", "AIRSUS", "AM1", "TOWING BRK", "J/B", "BATT CHG", "TOWING", "TAIL", "STOP", "AC 115V INV", "FR FOG", "OBD", "DEFOG" y "MIR HEATER" |
| 58 |
|
60A |
(HEATER) Sistema de aire acondicionado |
