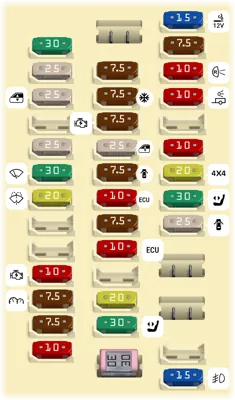

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (P/OUTLET) Encendedor de cigarrillos / enchufes de corriente | |
| 2 | 7.5A | (ACC) Protege varios circuitos accesorios | |
| 3 | 10A | (BKUP LP) Luces de reversa | |
| 4 | 10A | (TOWING BKUP) Luces del remolque | |
| 6 | 10A | KDSS | |
| 7 | 20A | (4WD) Sistema de tracción en las cuatro ruedas | |
| 8 | 30A | (P/SEAT FL) Asiento de ajuste eléctrico | |
| 9 | 25A | (D/L NO.2) Sistema de cierre de puertas eléctrico | |
| 13 | 15A | (FOG FR) Luces antiniebla delanteras | |
| 15 | 7.5A | (OBD) Diagnóstico a bordo | |
| 16 | 7.5A | (A/C) Aire acondicionado | |
| 17 | 7.5A | (AM 1) Sistema de arranque | |
| 18 | 25A | (DOOR RL) Ventanas eléctricas | |
| 19 | 7.5A | (DOOR) Sistema de cierre de puertas eléctrico | |
| 20 | 10A | (ECU-IG NO.1) Unidad de control del motor | |
| 21 | 7.5A | (IG 1) Protege varios circuitos | |
| 22 | 10A | (ECU-IG NO.2) Unidad de control del motor | |
| 24 | 20A | (S/HTR FR) Calefactor de asientos delanteros | |
| 25 | 30A | P/SEAT FR | |
| 26 | 30A | DOOR P | |
| 27 | 30A | DOOR BACK | |
| 28 | 25A | DOOR D | |
| 29 | 25A | (DOOR RR) Ventanas eléctricas | |
| 31 | 25A | (S/ROOF) Techo solar | |
| 32 | 30A | (WIP) Limpiaparabrisas | |
| 33 | 20A | (WASHER) Limpiaparabrisas | |
| 36 | 10A | (IGN) Encendido | |
| 37 | 7.5A | (GAUGE) Cuadro de instrumentos | |
| 38 | 7.5A | (PANEL) Luces del panel de instrumentos | |
| 39 | 10A | (TAIL) Luces traseras |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Faro - Luz Baja | ||
| - | Faro - Luz Alta | ||
| - | Lavaparabrisas Trasero | ||
| - | Bocina Secundaria | ||
| - | Compresor de aire acondicionado | ||
| - | AI-VSV | ||
| - | Arranque | ||
| - | Repuesto | ||
| - | Calentador de Bomba de Aire | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Relé de Apertura de Circuito | ||
| - | Descongelador | ||
| - | Luces Traseras de Remolque | ||
| - | PTC N° 1 | ||
| - | Batería Secundaria | ||
| - | Filtro de Ruido | ||
| - | Calentador de Espejos | ||
| - | Desempañador | ||
| - | Luces Interiores | ||
| 2 | Calentador PTC N° 3 | ||
| 6 | 30A | Desempañador | |
| 8 | 20A | Descongelador | |
| 9 | 10A | Calentador de Bomba de Aire | |
| 10 | Calentador PTC N° 2 | ||
| 11 | Batería Secundaria | ||
| 12 | Calentador PTC N° 1 | ||
| 13 | 20A | IG2 | |
| 14 | 10A | Bocina | |
| 15 | 25A | EFI | |
| 16 | 20A | A/F | |
| 17 | 10A | Calentador de Espejos | |
| 22 | 30A | Luces Traseras de Remolque | |
| 24 | 10A | Compresor de aire acondicionado | |
| 27 | 10A | Luces de Freno | |
| 30 | 10A | Faro Derecho - Luz Alta | |
| 31 | 10A | Faro Izquierdo - Luz Alta | |
| 32 | 50A | Calefactor | |
| 36 | 80A | Inversor de 400W | |
| 37 | 30A | Arranque | |
| 38 | 20A | Faro - Luz Alta | |
| 39 | 7.5A | ALT-S | |
| 40 | 15A | Direccionales y de Emergencia | |
| 42 | 10A | ETCS | |
| 43 | 30A | Sonda | |
| 45 | 30A | Remolque | |
| 46 | 140A | Alternador | |
| 47 | 80A | P/1-B | |
| 49 | Pin Corto | ||
| 50 | 20A | Ventilador de Radiador N° 1 | |
| 51 | 7.5A | AM2 | |
| 53 | 7.5A | Sistema de Emergencia (MAYDAY) | |
| 54 | 30A | Amplificador | |
| 55 | ABS N° 1 | ||
| 56 | ABS N° 2 | ||
| 57 | Bomba de Aire | ||
| 58 | 10A | Sistema de Seguridad | |
| 59 | 7.5A | Sistema de Llave Inteligente | |
| 60 | 20A | Bloqueo de Dirección | |
| 61 | 30A | Freno de Remolque | |
| 63 | 10A | Luces Interiores | |
| 64 | 10A | ECU de Respaldo | |
| 66 | 10A | Faro Derecho - Luz Baja | |
| 67 | 10A | Faro Izquierdo - Luz Baja | |
| 68 | 10A | Inyectores | |
| 69 | 7.5A | EFI N° 2 |
