Toyota Auris / Fusibles 2013

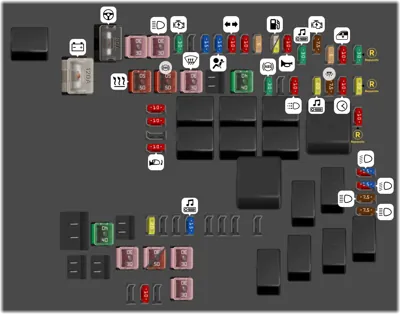

Compartimento del motor [Vehículos con motor de gasolina]

Compartimento del motor [Vehículos con motor de gasolina]
N°ADescripción
1 10A (ECU-B NO.2) Sistema de aire acondicionado, ventanas eléctricas, sistema de entrada y arranque inteligente, espejos retrovisores exteriores, medidores e indicadores
2 5A (ECU-B NO.3) Dirección asistida eléctrica
3 7.5A (AM2) Sistema de inyección de combustible multipuerto/sistema de inyección multipuerto secuencial, sistema de arranque, IG2, sistema Stop & Start
4 30A (D/C CUT) DOME ECU-B No.1, RADIO
5 10A (HORN) Bocina
6 25A (EFI-MAIN) Sistema de inyección de combustible multipuerto/sistema de inyección multipuerto secuencial, NO.1, EFI NO.2, bomba de combustible [Vehículos con motor 1ZR-FAE]
6 20A (EFI-MAIN) Sistema de inyección de combustible multipuerto/sistema de inyección multipuerto secuencial, NO.1, EFI NO.2, bomba de combustible [Vehículos con motor 1NR-FE]
7 5A (ICS/ALT-S) Sistema de carga
8 10A (ETCS) Sistema de control electrónico del acelerador
9 10A (TURN&HAZ) Medidores e indicadores, luces de señal de giro
10 15A (IG2) Medidores e indicadores, sistema de inyección de combustible multipuerto/sistema de inyección multipuerto secuencial, sistema de airbag SRS
11 15A (INJ/EFI-B) Sistema de inyección de combustible multipuerto/sistema de inyección multipuerto secuencial [Vehículos con motor 1ZR-FAE]
13 30A (ST) Sistema de arranque
14 30A (H-LP-MAIN) H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP LH-HI
15 30A (VLVMATIC) Sistema de inyección de combustible multipuerto/sistema de inyección multipuerto secuencial [Vehículos con motor 1ZR-FAE]
16 80A (EPS) Dirección asistida eléctrica
17 10A (ECU-B NO.1) Control remoto inalámbrico, ECU del cuerpo principal, sistema de entrada y arranque inteligente, reloj, VSC, sistema de cierre centralizado, sistema de advertencia de presión de neumáticos
18 7.5A (DOME) Luces interiores, luces de vanidad, luz del compartimento de equipaje, ECU del cuerpo principal
19 20A (RADIO) Sistema de audio
20 10A (DRL) Luces de circulación diurna
22 30A (ABS NO.2) ABS, VSC
23 40A (RDI) Ventilador de enfriamiento eléctrico
25 30A (DEF) Desempañador de la luneta trasera, desempañadores de los espejos retrovisores exteriores
26 50A (ABS NO. 1) ABS, VSC
27 50A (HTR) Sistema de aire acondicionado
28 120A (ALT) Sistema de carga
29 10A (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección multipuerto secuencial
30 10A (EFI NO.:) Sistema de inyección de combustible multipuerto/sistema de inyección multipuerto secuencial, sistema Stop & Start
32 10A (MIR-HTR) Sistema de inyección de combustible multipuerto/sistema de inyección multipuerto secuencial, desempañadores de los espejos retrovisores exteriores
33 10A (H-LP RH-LO) Faro derecho (luz baja) [Vehículos sin faros de descarga (luz baja)]
33 15A (H-LP RH-LO) Faro derecho (luz baja) [Vehículos con faros de descarga (luz baja)]
34 10A (H-LP LH-LO) Faro izquierdo (luz baja), dial de nivelación manual de faros [Vehículos sin faros de descarga (luz baja)]
34 15A (H-LP LH-LO) Faro izquierdo (luz baja) [Vehículos con faros de descarga (luz baja)]
35 7.5A (H-LP RH-HI) Faro derecho (luz alta)
36 7.5A (H-LP LH-HI) Faro izquierdo (luz alta), medidores e indicadores
41 15A (AMP) Sistema de audio
44 20A (STRG LOCK) Sistema de bloqueo de dirección
46 40A (BBC) Sistema Stop & Start [Vehículos con motor 1NR-FE]
48 30A (PTC HIR NO.2) Sistema de aire acondicionado
49 30A (PTC HIR NO.1) Sistema de aire acondicionado [Vehículos sin calefactor PTC 600W]
49 50A (PTC HIR NO.1) Sistema de aire acondicionado [Vehículos con calefactor PTC 600W]
50 30A (H-LP CLN) Limpiador de faros
53 30A (PTC HIR NO.3) Sistema de aire acondicionado
55 10A (S-HORN) S-HORN
57 30A (SPARE) Fusible de repuesto
58 20A (SPARE) Fusible de repuesto
59 10A (SPARE) Fusible de repuesto

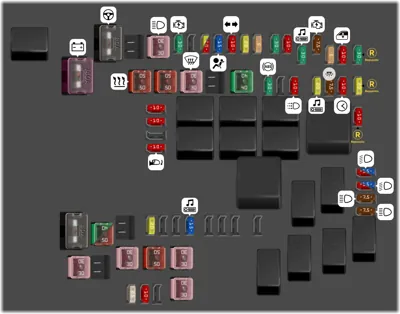

Compartimento del motor [Vehículos con motor diésel]

Compartimento del motor [Vehículos con motor diésel]
N°ADescripción
1 10A (ECU-B NO.2) Sistema de aire acondicionado, ventanas eléctricas, sistema de entrada y arranque inteligente, espejos retrovisores exteriores, indicadores y medidores, transmisión manual multimodo
2 5A (ECU-B NO.3) Dirección asistida eléctrica
3 7.5A (AM2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque, IG2, transmisión manual multimodo, sistema Stop & Start
4 30A (D/C CUT) DOME, ECU-B NO.1, RADIO
5 10A (HORN) Bocina
6 30A (EFI-MAIN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, EFI NO.1, EFI NO.2
7 5A (ICS/ALT-S) Sistema de carga
8 20A (EDU) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial [Vehículos con motor 1AD-FTV]
9 10A (TURN&HAZ) Indicadores y medidores, luces de señal de giro
10 15A (IG2) Indicadores y medidores, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de airbag SRS
11 20A (EFI-MAIN NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial [Vehículos con motor 1AD-FTV]
11 10A (ECU-B NO.4) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial [Vehículos con motor 1ND-TV]
13 30A (ST) Sistema de arranque
14 30A (H-LP-MAIN) H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP LH-HI
16 80A (EPS) Dirección asistida eléctrica
17 10A (ECU-B NO.1) Control remoto inalámbrico, ECU del cuerpo principal, sistema de entrada y arranque inteligente, reloj, VSC, sistema de bloqueo de puertas eléctrico, sistema de advertencia de presión de neumáticos
18 7.5A (DOME) Luces interiores, luces de vanidad, luz del compartimento de equipaje, ECU del cuerpo principal
19 20A (RADIO) Sistema de audio
20 10A (DRL) Luces de circulación diurna
22 30A (ABS NO.2) ABS, VSC
23 40A (RDI) Ventilador eléctrico de refrigeración
25 30A (DEF) Desempañador de la luneta trasera, desempañadores de los espejos retrovisores exteriores
26 50A (ABS NO.1) ABS, VSC
27 50A (HTR) Sistema de aire acondicionado
28 140A (ALT) Sistema de carga
29 10A (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial [Vehículos con motor 1ND-TV]
30 10A (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
32 10A (MIR-HTR) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, desempañadores de los espejos retrovisores exteriores
33 10A (H-LP RH-LO) Faro derecho (luz baja) [Vehículos sin faros de descarga (luz baja)]
33 15A (H-LP RH-LO) Faro derecho (luz baja) [Vehículos con faros de descarga (luz baja)]
34 10A (H-LP LH-LO) Faro izquierdo (luz baja), dial de nivelación manual de faros [Vehículos sin faros de descarga (luz baja)]
34 15A (H-LP LH-LO) Faro izquierdo (luz baja) [Vehículos con faros de descarga (luz baja)]
35 7.5A (H-LP RH-HI) Faro derecho (luz alta)
36 7.5A (H-LP LH-HI) Faro izquierdo (luz alta), indicadores y medidores
41 15A (AMP) Sistema de audio
44 20A (STRG LOCK) Sistema de bloqueo de dirección
46 40A (BBC) Sistema Stop & Start [Vehículos sin transmisión manual multimodo]
46 50A (AMT) Transmisión manual multimodo [Vehículos con transmisión manual multimodo]
47 80A (GLOW) Sistema de precalentamiento del motor
48 30A (PTC HIR NO.2) Sistema de aire acondicionado
49 50A (PTC HIR NO.1) Sistema de aire acondicionado
50 30A (H-LP CLN) Limpiador de faros
52 30A (CDN FAN) Ventilador(es) eléctrico(s) de refrigeración
53 30A (PTC HIR NO.3) Sistema de aire acondicionado
55 10A (S-HORN) -
56 25A (STV HTR) Calefactor eléctrico
57 30A (SPARE) Fusible de repuesto
58 20A (SPARE) Fusible de repuesto
59 10A (SPARE) Fusible de repuesto

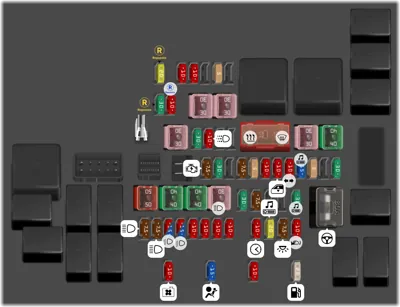

Compartimento del motor [Modelo híbrido]

Compartimento del motor [Modelo híbrido]
N°ADescripción
- (DC/DC) Sistema híbrido
- Herramienta para la extracción de los fusibles.
1 20A (REPUESTO) Fusible de repuesto
2 10A (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
3 10A (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
5 5A (EFI-B) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
7 30A (REPUESTO) Fusible de repuesto
8 10A (REPUESTO) Fusible de repuesto
9 30A (PTC HIR NO.2) Sistema de aire acondicionado
10 30A (PTC HIR NO.3) Sistema de aire acondicionado
11 30A (PTC HIR NO. 1) Sistema de aire acondicionado
12 30A (ENG W/PMP) Sistema de enfriamiento
13 10A (DRL) Luces de circulación diurna
16 (HTR) Sistema de aire acondicionado
17 (H-LP CLN) Limpiador de faros
18 (DEF) Desempañador de la ventana trasera, desempañadores de los espejos retrovisores exteriores
19 30A (CDS FAN) Ventilador(es) eléctrico(s) de enfriamiento
20 40A (RDI) Ventilador(es) eléctrico(s) de enfriamiento
22 7.5A (AM2) Sistema de arranque
23 30A (P-CON MTR) Sistema de control de posición P, transmisión
25 7.5A (P-CON MAIN) Sistema de control de posición P, interruptor de posición P
26 5A (DC/DC-S) Sistema híbrido
27 10A (ETCS) Sistema de control electrónico del acelerador
28 10A (ECU-B NO.2) Sistema de aire acondicionado, ventanas eléctricas, sistema de entrada y arranque inteligente, espejos retrovisores exteriores, indicadores y medidores
29 10A (TURN&HAZ) Indicadores y medidores, luces de señal de giro
30 15A (AMP) Sistema de audio
31 5A (ECU-B NO.3) Dirección asistida eléctrica
33 30A (IGCT-MAIN) IGCT NO.2. INV W/PMP. PCU, PM-IGCT
34 50A (P/I) CLAXON, VENTILADOR DE BATERÍA, IG2, EFI PRINCIPAL
35 40A (ABS-MTR NO.2) Sistema de frenos controlado electrónicamente
36 40A (ABS-MTR NO.1) Sistema de frenos controlado electrónicamente
37 30A (H-LP-MAIN) H-LP RH-LO, H-LP L HHLLO, H-LP-RH-HI, H-LP-LH-HI
38 30A (ABS NO.1) Sistema de frenos controlado electrónicamente
39 7.5A (ABS NO.2) Sistema de frenos controlado electrónicamente
42 30A (D/C CUT) DOMO, ECU-B NO.1, RADIO
43 80A (EPS) Dirección asistida eléctrica
44 7.5A (H-LP RH-HI) Faro derecho (luz alta)
45 7.5A (H-LP LH-HI) Faro izquierdo (luz alta), indicadores y medidores
46 10A (H-LP RH-LO) Faro derecho (luz baja) [Vehículos sin faros de descarga (luz baja)]
46 15A (H-LP RH-LO) Faro derecho (luz baja) [Vehículos con faros de descarga (luz baja)]
47 10A (H-LP LH-LO) Faro izquierdo (luz baja), dial de nivelación manual de faros [Vehículos sin faros de descarga (luz baja)]
47 15A (H-LP LH-LO) Faro izquierdo (luz baja) [Vehículos con faros de descarga (luz baja)]
48 10A (PM-IGCT) Sistema híbrido
49 10A (PCU) Sistema híbrido
50 10A (INV W/PMP) Sistema de enfriamiento
51 10A (IGTC NO.2) Sistema híbrido, sistema de control de posición P
52 10A (ECU-B NO. 1) ECU del cuerpo principal, sistema de entrada y arranque inteligente, reloj, sistema de frenos controlado electrónicamente, sistema de cierre centralizado de puertas, sistema de advertencia de presión de neumáticos
53 20A (RADIO) Sistema de audio
54 7.5A (DOME) Luces interiores, luces de vanidad, luz del compartimento de equipaje, ECU del cuerpo principal
55 10A (MIR-HTR) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, desempañadores de los espejos retrovisores exteriores
56 10A (BATT FAN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, ventilador de enfriamiento
57 15A (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, indicadores y medidores, sistema de airbag SRS
58 10A (HORN) Claxon
59 25A (EFI-MAIN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, EFI NO. 1, EFI NO.2, bomba de combustible, EFI-B

Debajo del tablero de instrumentos Tipo A [Vehículos con motor de gasolina]

Debajo del tablero de instrumentos Tipo A [Vehículos con motor de gasolina]
N°ADescripción
1 15A (P/OUTLET) Toma de corriente (compartimento de equipaje)
2 7.5A (OBD) Sistema de diagnóstico a bordo
3 7.5A (STOP) Luces de freno, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, luz de freno montada en alto, ABS, VSC, sistema de control de bloqueo de cambio
4 7.5A (FOG RR) Luz antiniebla trasera, medidores e indicadores
5 20A (D/L NO.3) Sistema de bloqueo de puertas eléctricas
6 20A (S/ROOF) Sombra del techo panorámico
7 7.5A (FOG FR) Luces antiniebla delanteras, medidores e indicadores
8 5A (AM1) IG1 RLY, ACC RLY
9 10A (D/L NO.2) Sistema de bloqueo de puerta trasera, sistema de bloqueo de puertas eléctricas
10 20A (DOOR NO.2) Ventanas eléctricas
11 20A (DOOR R/R) Ventanas eléctricas
12 20A (DOOR R/L) Ventanas eléctricas
13 15A (WASHER) Limpiaparabrisas
14 25A (WIPER NO.2) Limpiaparabrisas
15 15A (WIPER RR) Limpiaparabrisas trasero
16 25A (WIPER NO. 1) Limpiaparabrisas
17 15A (CIG) Toma de corriente
18 7.5A (ACC) Espejos retrovisores exteriores, sistema de audio, ECU del cuerpo principal, reloj, sistema de carga, toma de corriente, sistema Stop & Start, sistema de audio
19 5A (SFT LOCK-ACC) Sistema de control de bloqueo de cambio
20 10A (TAIL) Luces de posición delanteras, luces traseras, luces de matrícula, luces antiniebla delanteras, luz antiniebla trasera
21 7.5A (PANEL) Iluminación de interruptores, luces del tablero de instrumentos, luz de la guantera, ECU del cuerpo principal
22 5A (WIPER-S) Sistema de carga
23 7.5A (ECU-IG NO.1) Ventilador de enfriamiento eléctrico, AFS, sistema de carga, ABS, VSC
24 7.5A (ECU-IG NO.2) Luces de reversa, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de audio, AFS, sensor de asistencia de estacionamiento Toyota
25 7.5A (ECU-IG NO.3) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, espejo retrovisor interior, sistema de control de bloqueo de cambio, limpiador de faros, sistema de audio, AFS, sombra del techo panorámico, limpiaparabrisas, sistema de advertencia de presión de neumáticos
26 7.5A (HTR-IG) Sistema de aire acondicionado, desempañador de ventana trasera, sistema Stop & Start
27 7.5A (ECU-IG NO.4) ECU del cuerpo principal, luz de recordatorio del cinturón de seguridad del pasajero delantero, sistema de encendido/apagado manual del airbag, espejos retrovisores exteriores, sensor de asistencia de estacionamiento Toyota
28 5A (ECU-IG NO.5) Dirección asistida eléctrica, sistema Stop & Start
29 7.5A (IGN) Sistema de entrada y arranque inteligente, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de bloqueo de dirección
30 15A (S/HTR) Calefacción de asientos
31 5A (METER) Medidores e indicadores, sistema Stop & Start
32 7.5A (A/BAG) Sistema de airbag SRS

Debajo del tablero de instrumentos Tipo A [Vehículos con motor diésel]

Debajo del tablero de instrumentos Tipo A [Vehículos con motor diésel]
N°ADescripción
1 15A (P/OUTLET) Toma de corriente (compartimento de equipaje)
2 7.5A (OBD) Sistema de diagnóstico a bordo
3 7.5A (STOP) Luces de freno, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, luz de freno montada en alto, ABS, VSC, sistema de control de bloqueo de cambios, transmisión manual multimodo
4 7.5A (FOG RR) Luz antiniebla trasera, medidores e indicadores
5 20A (D/L NO.3) Sistema de cierre de puertas eléctricas
6 20A (S/ROOF) Persiana del techo panorámico
7 7.5A (FOG FR) Luces antiniebla delanteras, medidores e indicadores
8 5A (AM1) IG1 RLY, ACC RLY
9 10A (D/L NO.2) Sistema de cierre de puerta trasera, sistema de cierre de puertas eléctricas
10 20A (DOOR NO.2) Ventanas eléctricas
11 20A (DOOR R/R) Ventanas eléctricas
12 20A (DOOR R/L) Ventanas eléctricas
13 15A (WASHER) Limpiaparabrisas
14 25A (WIPER NO.2) Limpiaparabrisas
15 15A (WIPER RR) Limpiaparabrisas trasero
16 25A (WIPER NO.1) Limpiaparabrisas
17 15A (CIG) Toma de corriente
18 7.5A (ACC) Espejos retrovisores exteriores, sistema de audio, ECU del cuerpo principal, reloj, sistema de carga, toma de corriente, sistema Stop & Start
19 5A (SFT LOCK-ACC) Sistema de control de bloqueo de cambios
20 10A (TAIL) Luces de posición delanteras, luces traseras, luces de matrícula, luces antiniebla delanteras, luz antiniebla trasera
21 7.5A (PANEL) Iluminación de interruptores, luces del tablero de instrumentos, luz de la guantera, ECU del cuerpo principal
22 5A (WIPER-S) Sistema de carga
23 7.5A (ECU-IG NO.1) Ventilador de enfriamiento eléctrico, AFS, sistema de carga, ABS, VSC
24 7.5A (ECU-IG NO.2) Luces de reversa, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de audio, AFS, sensor de asistencia de estacionamiento Toyota
25 7.5A (ECU-IG NO.3) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, espejo retrovisor interior, sistema de control de bloqueo de cambios, persiana del techo panorámico, limpiador de faros, sistema de audio, AFS, limpiaparabrisas, sistema de advertencia de presión de neumáticos, sistema de control de crucero
26 7.5A (HTR-IG) Sistema de aire acondicionado, desempañador de ventana trasera, calefactor eléctrico, sistema Stop & Start
27 7.5A (ECU-IG NO.4) Luz de recordatorio del cinturón de seguridad del pasajero delantero, sistema manual de encendido/apagado del airbag, espejos retrovisores exteriores, ECU del cuerpo principal, sensor de asistencia de estacionamiento Toyota
28 5A (ECU-IG NO.5) Dirección asistida eléctrica, sistema Stop & Start
29 7.5A (IGN) Sistema de entrada y arranque inteligente, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de bloqueo de dirección, transmisión manual multimodo
30 15A (S/HTR) Calefacción de asientos
31 5A (METER) Medidores e indicadores, sistema Stop & Start
32 7.5A (A/BAG) Sistema de airbag SRS

Debajo del tablero de instrumentos Tipo A [Modelo híbrido]

Debajo del tablero de instrumentos Tipo A [Modelo híbrido]
N°ADescripción
1 15A (P/OUTLET) Toma de corriente (compartimento de equipaje)
2 7.5A (OBD) Sistema de diagnóstico a bordo
3 7.5A (STOP) Luces de freno, luz de freno montada en alto, sistema de frenos controlado electrónicamente, sistema de gestión de energía
4 7.5A (FOG RR) Luz antiniebla trasera, indicadores y medidores
5 20A (D/L NO.3) Sistema de cierre de puertas eléctricas
6 20A (S/ROOF) Persiana del techo panorámico
7 7.5A (FOG FR) Luces antiniebla delanteras, indicadores y medidores
8 5A (AM1) IG1 RLY, ACC RLY
9 10A (D/L NO.2) Sistema de cierre de puerta trasera, sistema de cierre de puertas eléctricas
10 20A (DOOR NO.2) Ventanas eléctricas
11 20A (DOOR R/R) Ventanas eléctricas
12 20A (DOOR R/L) Ventanas eléctricas
13 15A (WASHER) Limpiaparabrisas
14 25A (WIPER NO.2) Limpiaparabrisas
15 15A (WIPER RR) Limpiaparabrisas trasero
16 25A (WIPER NO. 1) Limpiaparabrisas
17 15A (CIG) Toma de corriente
18 7.5A (ACC) Espejos retrovisores exteriores, sistema de audio, ECU del cuerpo principal, reloj, toma de corriente
19 5A (SFT LOCK-ACC) -
20 10A (TAIL) Luces de posición delanteras, luces traseras, luces de matrícula, luces antiniebla delanteras, luz antiniebla trasera
21 7.5A (PANEL) Iluminación de interruptores, luces del tablero de instrumentos, luz de la guantera, ECU del cuerpo principal
22 5A (WIPER-S) -
23 7.5A (ECU-IG NO.1) Ventilador de enfriamiento eléctrico, AFS, sistema de frenos controlado electrónicamente
24 7.5A (ECU-IG NO.2) Luces de reversa, sistema de inyección de combustible multipuerto/inyección secuencial multipuerto, sistema de audio, AFS, sensor de asistencia de estacionamiento Toyota
25 7.5A (ECU-IG NO.3) Espejo retrovisor interior, limpiador de faros, sistema de audio, AFS, persiana del techo panorámico, limpiaparabrisas, sistema de advertencia de presión de neumáticos
26 7.5A (HTR-IG) Sistema de aire acondicionado, desempañador de ventana trasera, asientos calefaccionados
27 7.5A (ECU-IG NO.4) ECU del cuerpo principal, luz de recordatorio del cinturón de seguridad del pasajero delantero, sistema manual de encendido/apagado del airbag, espejos retrovisores exteriores, sensor de asistencia de estacionamiento Toyota
28 5A (ECU-IG NO.5) Dirección asistida eléctrica
29 7.5A (IGN) Sistema de entrada y arranque inteligente, luces de freno, sistema de frenos controlado electrónicamente, sistema de gestión de energía
30 15A (S/HTR) Asientos calefaccionados
31 5A (METER) Indicadores y medidores
32 7.5A (A/BAG) Sistema de airbag SRS

Debajo del tablero de instrumentos - Tipo B

Debajo del tablero de instrumentos - Tipo B
N°ADescripción
1 30A (P/SEAT) Asiento eléctrico
4 30A (DOOR NO.1) Ventanas eléctricas
