Compartimento del motor (sin sistema de luces diurnas)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | (HTR) | ||
| - | (HEAD) | ||
| - | (MG CLT) | ||
| - | (A/F) | ||
| - | (HORN) | ||
| - | (EFI) | ||
| - | (ST) | ||
| - | (IG2) | ||
| 1 | 15A | (HEAD RH) Faro derecho, luz indicadora de luz alta | |
| 2 | 15A | (HEAD LH) Faro izquierdo, luces antiniebla delanteras | |
| 3 | 5A | (ABS NO.4) Sistema de control de derrape del vehículo | |
| 4 | 30A | (SPARE) Fusible de repuesto | |
| 5 | 15A | (SPARE) Fusible de repuesto | |
| 6 | 25A | (SPARE) Fusible de repuesto | |
| 7 | 10A | (SPARE) Fusible de repuesto | |
| 8 | 5A | (ALT-S) Sistema de carga | |
| 9 | 30A | (DCC) Fusibles "DOME", "ECU-B" y "RADIO" | |
| 10 | 5A | (SRS WRN) Luz de advertencia del SRS | |
| 11 | 15A | (HAZ) Luces de señal de giro | |
| 12 | 25A | (A/F) Sensor de aire/combustible | |
| 13 | 15A | (DOOR NO.2) Sistema de bloqueo de puertas eléctricas | |
| 14 | 10A | (HORN) Bocina, sistema antirrobo | |
| 15 | 10A | (AM2) Sistema de airbag SRS, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque, sistema de carga, sensor de aire/combustible, bomba de combustible | |
| 16 | 7.5A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, medidor de flujo de aire, sensor de oxígeno, sistema de control de emisiones evaporativas, sistema de control del posicionador del acelerador, sistema de control del motor | |
| 17 | 25A | (ABS NO.3) Sistema de frenos antibloqueo | |
| 18 | 25A | (ABS NO.2) Sistema de control de derrape del vehículo | |
| 19 | 15A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, bomba de combustible | |
| 20 | 15A | (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 58 | 40A | (AM1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 59 | 50A | (HTR) Sistema de aire acondicionado | |
| 60 | 30A | (CDS) Ventiladores de enfriamiento eléctricos | |
| 61 | 30A | (RDI) Ventiladores de enfriamiento eléctricos | |
| 62 | 40A | (MAIN) Sistema de arranque | |
| 65 | 60A | (ABS) Sistema de frenos antibloqueo, fusible "ABS NO.4" | |
| 66 | 120A | (ALT) Fusibles "HTR", "aire acondicionado", "ABS NO.2", "ABS NO.3", "RDI", "CDS", "AM1", "ABS" y "ABS NO.4" |
Compartimento del motor (con sistema de luces diurnas)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | (HTR) | ||
| - | (HEAD) | ||
| - | (MG CLT) | ||
| - | (A/F) | ||
| - | (HORN) | ||
| - | (EFI) | ||
| - | (ST) | ||
| - | (IG2) | ||
| 3 | 5A | (ABS NO.4) Sistema de control de derrape del vehículo | |
| 4 | 30A | (SPARE) Fusible de repuesto | |
| 5 | 15A | (SPARE) Fusible de repuesto | |
| 6 | 25A | (SPARE) Fusible de repuesto | |
| 7 | 10A | (SPARE) Fusible de repuesto | |
| 8 | 5A | (ALT-S) Sistema de carga | |
| 9 | 30A | (DCC) Fusibles "DOME", "ECU-B" y "RADIO" | |
| 10 | 5A | (SRS WRN) Luz de advertencia del SRS | |
| 11 | 15A | (HAZ) Luces de señal de giro | |
| 12 | 25A | (A/F) Sensor de aire/combustible | |
| 13 | 15A | (DOOR NO.2) Sistema de bloqueo de puertas eléctricas | |
| 14 | 10A | (HORN) Bocina, sistema antirrobo | |
| 15 | 10A | (AM2) Sistema de airbag SRS, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque, sistema de carga, sensor de aire/combustible, bomba de combustible | |
| 16 | 7.5A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, medidor de flujo de aire, sensor de oxígeno, sistema de control de emisiones evaporativas, sistema de control del posicionador del acelerador, sistema de control del motor | |
| 17 | 25A | (ABS NO.3) Sistema de frenos antibloqueo | |
| 18 | 25A | (ABS NO.2) Sistema de control de derrape del vehículo | |
| 19 | 15A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, bomba de combustible | |
| 20 | 15A | (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 21 | 10A | (HEAD RH UPR) Sin circuito | |
| 22 | 10A | (HEAD LH UPR) Sin circuito | |
| 23 | 15A | (HEAD RH LWR) Faro derecho (luz baja) | |
| 24 | 15A | (HEAD LH LWR) Faro izquierdo (luz baja) | |
| 25 | 7.5A | (DRL) Sistema de luces diurnas | |
| 58 | 40A | (AM1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 59 | 50A | (HTR) Sistema de aire acondicionado | |
| 60 | 30A | (CDS) Ventiladores de enfriamiento eléctricos | |
| 61 | 30A | (RDI) Ventiladores de enfriamiento eléctricos | |
| 62 | 40A | (MAIN) Sistema de arranque | |
| 65 | 60A | (ABS) Sistema de frenos antibloqueo, fusible "ABS NO.4" | |
| 66 | 120A | (ALT) Fusibles "HTR", "aire acondicionado", "ABS NO.2", "ABS NO.3", "RDI", "CDS", "AM1", "ABS" y "ABS NO.4" |
Compartimento del motor (con sistema de luces diurnas)
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 26 | 10A | (HEAD LH UPR) Faro izquierdo (luz alta), luz indicadora de luz alta | |
| 27 | 10A | (HEAD RH UPR) Faro derecho (luz alta) |

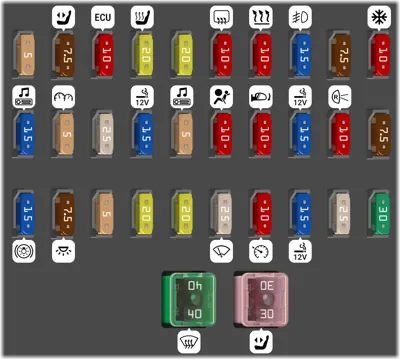

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 28 | 5A | (ECU-IG NO.1) Ventiladores eléctricos de enfriamiento | |
| 29 | 7.5A | (ECU-B) Sistema de aire acondicionado, sistema antirrobo, asientos eléctricos, medidores, ventanas eléctricas (para conductor y pasajero delantero), sistema de comunicación multiplex | |
| 30 | 10A | (TAIL) Luces de estacionamiento, luces de la placa de matrícula, luces traseras, luces laterales traseras, luz de advertencia de falla de luz trasera, sistema de control del motor | |
| 31 | 20A | (SEAT HTR) Calefacción de asientos | |
| 32 | 20A | (FR P/W) Ventana eléctrica (para pasajero delantero) | |
| 33 | 10A | (GAUGE NO.1) Sistema de control de derrape del vehículo, desempañador de la ventana trasera, sistema de control de crucero, sistema de bloqueo de cambios, sistema de frenos antibloqueo, espejo retrovisor interior antideslumbrante automático, sistema de control de luces automático, asientos eléctricos, luz de advertencia de falla de luz trasera, luces indicadoras de transmisión automática, toma de corriente, ventana eléctrica (para conductor), luz de advertencia del sistema de frenos, techo corredizo eléctrico | |
| 34 | 10A | (HTR) Sistema de aire acondicionado | |
| 35 | 15A | (FOG) Luces antiniebla delanteras | |
| 36 | 7.5A | (TURN) Luces de señal de giro | |
| 37 | 10A | (A/C) Sistema de aire acondicionado | |
| 38 | 15A | (RADIO) Sistema de audio, pantalla de información múltiple | |
| 39 | 5A | (PANEL) Medidores y medidores, sistema de audio, encendedor de cigarrillos, sistema de aire acondicionado, luces intermitentes de emergencia, sistema de transmisión automática controlada electrónicamente, espejos retrovisores eléctricos, pantalla de información múltiple, luz de la guantera, luces del tablero de instrumentos, control de luz del tablero de instrumentos, toma de corriente | |
| 40 | 25A | (FL P/W) Ventana eléctrica (para conductor) | |
| 41 | 15A | (PWR OUTLET NO.1) Toma de corriente (ACC) | |
| 42 | 5A | (ECU-ACC) Sistema de audio, espejos retrovisores eléctricos, pantalla de información múltiple, sistema de bloqueo de cambios, sistema de comunicación multiplex | |
| 43 | 10A | (SRS-ACC) Sistema de airbag SRS | |
| 44 | 10A | (MIR HTR) Desempañadores de espejos retrovisores exteriores, sistema de control del motor | |
| 45 | 15A | (PWR OUTLET NO.2) Toma de corriente (IG) | |
| 46 | 10A | (GAUGE NO.2) Luces de reversa | |
| 47 | 7.5A | (OBD-II) Sistema de diagnóstico a bordo | |
| 48 | 15A | (STOP) Luces de freno, luz de freno montada en alto, sistema de frenos antibloqueo, sistema de bloqueo de cambios, sistema de control de crucero, sistema de control de derrape del vehículo, sistema de control del motor | |
| 49 | 7.5A | (DOME) Luz interior, luces personales delanteras, luces de cortesía de puertas, luz del interruptor de encendido, luces de vanidad, abridor de puerta de garaje, luz de advertencia de puerta abierta, sistema de entrada iluminada, luces personales traseras, sistema de control de luces automático, luz del maletero, sistema de control remoto inalámbrico, sistema de comunicación multiplex | |
| 50 | 5A | (OPNER) Sin circuito | |
| 51 | 20A | (RL P/W) Ventana eléctrica (para pasajero trasero izquierdo) | |
| 52 | 20A | (RR P/W) Ventana eléctrica (para pasajero trasero derecho) | |
| 53 | 25A | (WIP) Limpiaparabrisas y lavaparabrisas | |
| 54 | 10A | (ECU-IG NO.2) Sistema de frenos antibloqueo, sistema de control de crucero, pantalla de información múltiple, sistema antirrobo, sistema de control de derrape del vehículo, medidores, sistema de comunicación multiplex | |
| 55 | 15A | (CIG) Encendedor de cigarrillos | |
| 56 | 25A | (DOOR NO.1) Sistema antirrobo, abridor de maletero, sistema de comunicación multiplex | |
| 57 | 30A | (SUN ROOF) Techo corredizo eléctrico | |
| 63 | 40A | (DEF) Desempañador de la ventana trasera, filtro de ruido | |
| 64 | 30A | (PWR SEAT) Asientos eléctricos |
