Toyota Avensis / Fusibles 2011

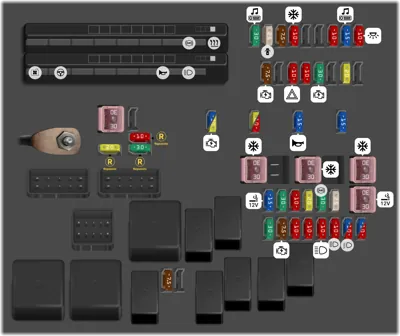

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
4 (H-LP CLN) Limpiador de faros
5 (RDI FAN) Ventilador(es) de enfriamiento eléctrico
6 (CDS FAN) Ventilador(es) de enfriamiento eléctrico [Vehículos con motor diésel]
7 (ABS NO.1) Sistema de frenos antibloqueo, VSC
8 (HTR) Sistema de aire acondicionado
9 (ALT) [Vehículos con motor de gasolina]: RDI FAN, CDS FAN, H-LP CLN, PWR SEAT LH, FUEL OPN, ABS NO.1, ABS NO.2, FR DEICER, PSB, HTR, STV HTR, PWR OUTLET, HTR SUB NO.1, HTR SUB NO.2, HTR SUB NO.3, ECU-IG NO.2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG NO.1, ECU-IG NO.3, SEAT HTR, AM1, DOOR, STOP, P FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, RR FOG, FR FOG. TI & TE, SHADE, PWR SEAT RH, DEF, TAIL, DRL
9 (ALT) [Vehículos con motor diésel]: RDI FAN, CDS FAN, H-LP CLN, PWR SEAT LH, FUEL OPN, ABS NO.1, ABS NO.2, FR DEICER, PSB, HTR, STV HTR, PWR OUTLET, HTR SUB NO.1, HTR SUB NO.2, HTR SUB NO.3, ECU-IG NO.2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG NO.1, ECU-IG NO.3, SEAT HTR, AM1, DOOR, STOP, P FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, RR FOG, FR FOG. TI & TE, SHADE, PWR SEAT RH, DEF, TAIL, DRL
10 (EPS) Dirección asistida eléctrica
11 (GLOW) Sistema de bujías de incandescencia del motor [Vehículos con motor diésel]
12 (P-SYSTEM) Sistema VALVEMATIC [Vehículos con motor de gasolina]
13 (EFI MAIN) [Vehículos con motor diésel]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, EFI NO.1, EFI NO.2
14 (P/I) EFI MAIN, BOCINA, IG2, EDU
15 (H-LP MAIN) H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI
17 30A (E-PKB) Freno de estacionamiento eléctrico
19 10A (SPARE) Fusible de repuesto
20 20A (SPARE) Fusible de repuesto
21 30A (SPARE) Fusible de repuesto
22 30A (AMP) Sistema de audio
23 25A (DOOR NO.2) Sistema de bloqueo eléctrico de puertas
24 7.5A (EFI MAIN NO.2) [Vehículos con motor diésel]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
25 10A (ECU-B2) Sistema de entrada y arranque inteligente, sistema de aire acondicionado, ventanas eléctricas, asiento eléctrico
28 10A (ECU-B) Indicadores y medidores, ECU de la carrocería principal, sensor de dirección, control remoto inalámbrico, sistema de entrada y arranque inteligente, dirección inclinable y telescópica
29 15A (RAD NO.1) Sistema de audio
30 10A (DOME) Luz del maletero/compartimento de equipaje, luces de cortesía, luces de cortesía de las puertas delanteras, luces personales/interiores, luces personales, luces de pies
31 7.5A (AM2 NO.2) Sistema de arranque
33 10A (TURN-HAZ) Luces de señal de giro, luces de emergencia
34 10A (ETCS) Sistema de control electrónico del acelerador [Vehículos con motor de gasolina]
35 30A (AM2) Sistema de arranque
37 20A (STRG LOCK) Sistema de bloqueo de la dirección
39 15A (IGT/INJ) [Vehículos con motor de gasolina]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de encendido
39 20A (EDU) [Vehículos con motor diésel]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
40 20A (EFI MAIN) [Vehículos con motor de gasolina]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, EFI NO.1, EFI NO.2
40 10A (FUEL OPN) Abridor de la puerta de llenado de combustible [Vehículos con motor diésel]
41 15A (HORN) Bocina
42 15A (IG2) IGN. METER
43 30A (HTR SUB NO.1) Sistema de aire acondicionado
45 30A (HTR SUB NO.2) Sistema de aire acondicionado
47 30A (HTR SUB NO.3) Sistema de aire acondicionado
48 15A (PWR OUTLET) Toma de corriente
49 30A (PSB) Cinturón de seguridad de pre-colisión
50 10A (FUEL OPN) Abridor de la puerta de llenado de combustible [Vehículos con motor de gasolina]
51 20A (FR DEICER) Descongelador del limpiaparabrisas
52 30A (ABS NO.2) Sistema de frenos antibloqueo, VSC
53 25A (STV HTR) Calentador eléctrico [Vehículos con motor diésel]
54 30A (PWR SEAT LH) Asiento eléctrico, soporte lumbar
55 30A (EFI NO.4) [Vehículos con motor diésel]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, EFI NO.1, EFI NO.2
56 7.5A (IG2 NO.2) Sistema de arranque
57 10A (EFI NO.2) Sistema de admisión de aire, medidor de flujo de aire, sistema de escape
58 10A (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, medidor de flujo de aire, sistema de escape [Vehículos con motor diésel]
59 10A (H-LP RH HI) Faro derecho (luz de carretera)
60 10A (H-LP LH HI) Faro izquierdo (luz de carretera)
61 15A (H-LP RH LO) Faro derecho (luz de cruce) [Vehículos con faros de descarga]
61 10A (H-LP RH LO) Faro derecho (luz de cruce) [Vehículos sin faros de descarga]
62 15A (H-LPLHLLO) Izquierdo [Vehículos con faros de descarga]
62 10A (H-LPLHLLO) faro (luz de cruce) [Vehículos sin faros de descarga]
63 7.5A (EFI NO.3) Transmisión automática [Vehículos con motor diésel y transmisión automática]

Debajo del tablero de instrumentos (tipo A)

Debajo del tablero de instrumentos (tipo A)
N°ADescripción
1 10A (TAIL) Luces de posición delanteras, luces traseras, luces de matrícula, luz antiniebla trasera, luces antiniebla delanteras, dial de nivelación manual de faros, luces del tablero de instrumentos, interruptor del sistema de aire acondicionado, sistema de audio, iluminación de la palanca de cambios Multidrive o transmisión automática, luz de la guantera, sistema de encendido/apagado manual del airbag, luces de emergencia, encendedor de cigarrillos, interruptor "AFS OFF", interruptor del limitador de velocidad, interruptor del freno de estacionamiento eléctrico, interruptor de dirección, interruptor VSC OFF, interruptor del sensor de asistencia de estacionamiento Toyota, interruptor "LKA", interruptor del calefaccionado de asientos, interruptor "SPORT", interruptores de los espejos retrovisores exteriores, interruptor de apertura de la tapa del depósito de combustible
3 10A (ECU-IG NO.3) Sensor de asistencia de estacionamiento Toyota, AFS, descongelador del limpiaparabrisas, freno de estacionamiento eléctrico, cinturón de seguridad pre-colisión, interruptor de cambio de paletas, dirección inclinable y telescópica, dirección asistida eléctrica
4 20A (P FR DOOR) Ventanillas eléctricas (lado del pasajero)
5 20A (RL DOOR) Ventanillas eléctricas (trasera izquierda)
6 20A (RR DOOR) Ventanillas eléctricas (trasera derecha)
7 20A (SHADE) Cortina de techo panorámico [Solo Wagon]
8 15A (CIG) Encendedor de cigarrillos
9 7.5A (ACC) Espejos retrovisores exteriores, sistema de bloqueo de cambios, sistema de audio, ECU de la carrocería principal, toma de corriente
11 10A (MIR HTR) Desempañadores de los espejos retrovisores exteriores
12 30A (TI & TE) Dirección inclinable y telescópica
14 7.5A (RR FOG) Luz antiniebla trasera
15 7.5A (IGN) Sistema de bloqueo de dirección, sistema de airbag SRS, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, transmisión automática [Vehículos con motor diésel y transmisión automática], sistema de arranque
16 7.5A (METER) Indicadores y medidores
17 15A (SEAT HTR) Calefaccionado de asientos
18 10A (HTR-IG) Sistema de aire acondicionado
19 30A (WIPER) Limpiaparabrisas, limpiaparabrisas con sensor de lluvia
20 15A (RR WIPER) Limpiaparabrisas trasero [Solo Wagon]
21 15A (WASHER) Lavaparabrisas, lavaparabrisas trasero [Solo Wagon]
22 10A (ECU-IG NO.1) ECU de la carrocería principal, sistema de entrada y arranque inteligente, ventilador(es) de refrigeración eléctrico(s), sistema de bloqueo de cambios, cortina de techo panorámico [Solo Wagon], espejo retrovisor interior antideslumbrante automático, sistema de frenos antibloqueo, sensor de dirección, sensor de velocidad de guiñada y sensor G, VSC, lavafaros, sistema de seguridad pre-colisión, LKA, sistema de apoyo al conductor
23 10A (ECU-IG NO.2) Luces de reversa, sistema de carga, luces de emergencia, desempañador de la luneta trasera, indicador "PASSENGER AIRBAG", sistema de aire acondicionado, AFS, monitor de visión trasera, sensor de asistencia de estacionamiento Toyota
24 7.5A (OBD) Sistema de diagnóstico a bordo
25 10A (STOP) Luces de freno, luz de freno de montaje alto, sistema de frenos antibloqueo, VSC, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, transmisión automática [Vehículos con motor diésel y transmisión automática], sistema de bloqueo de cambios, sistema de arranque
27 25A (DOOR) Sistema de bloqueo eléctrico de puertas
28 25A (ACC-B) CIG, ACC
29 7.5A (DRL) Sistema de luces de circulación diurna
30 15A (FR FOG) Luces antiniebla delanteras
31 7.5A (AM1) Sistema de arranque, ACC, CIG, ECU-IG NO.2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG NO.1, ECU-IG NO.3, SEAT HTR

Debajo del tablero de instrumentos (tipo B)

Debajo del tablero de instrumentos (tipo B)
N°ADescripción
1 30A (POWER) Ventanillas eléctricas (lado del conductor)
2 40A (DEF) Desempañador de la luneta trasera, MIR HTR
3 30A (PWR SEAT RH) Asiento eléctrico, soporte lumbar
4 7.5A (WIPER NO.2*1) Sistema de carga, ECU del sistema de asistencia al conductor [Vehículo con volante a la izquierda]
5 7.5A (WIPER NO.2*2) Sistema de carga, ECU del sistema de asistencia al conductor [Vehículo con volante a la derecha]
