Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (H-LP RH-LO) Faro derecho (luz de cruce) | |
| 2 | 10A | (H-LP LH-LO) Faro izquierdo (luz de cruce), ruedecilla de nivelación manual de los faros | |
| 3 | 7.5A | (H-LP RH-HI) Faro derecho (luz de carretera) | |
| 4 | 7.5A | (H-LP LH-HI) Faro izquierdo (luz de carretera), medidores y contadores | |
| 5 | 15A | (EFI NO.3) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto [Motor HM01] | |
| 6 | 7.5A | (EFI NO.4 ) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto [Motor HM01] | |
| 7 | 15A | (EFI NO.5) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto [Motor HM01] | |
| 8 | 7.5A | (RDI NO.2) Ventilador de enfriamiento eléctrico [Motor HM01] | |
| 9 | 7.5A | (A/C COMP) Sistema de aire acondicionado | |
| 10 | 7.5A | (IG2 NO.3) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, luces de freno, luz de freno de montaje elevado [Motor 1KR] | |
| 11 | 5A | (DOME) Luz interior, luz del compartimento del portaequipajes | |
| 12 | 10A | (HAZ) Luces de los intermitentes, intermitentes de emergencia, medidores y contadores | |
| 13 | 10A | (HORN) Bocina | |
| 14 | 30A | (D/C CUT) ECU-B NO.1, ECU-B NO.2, ECU-B NO.3 | |
| 15 | 7.5A | (ECU-B NO.4 ) Transmisión manual multimodo [Motor 1KR] | |
| 16 | 7.5A | (AM2 NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 17 | 7.5A | (AM2 NO.3) Sistema de llave inteligente | |
| 18 | 7.5A | (ICS) Sistema de carga [Motor 1KR] | |
| 19 | 25A | (EFI-MAIN*) EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2 [Motor HM01] | |
| 20 | 30A | (ST) Sistema de arranque | |
| 21 | 7.5A | (STRG LOCK) Sistema de bloqueo de la dirección | |
| 22 | 25A | (H-LP-MAIN) H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP LH-HI | |
| 23 | 7.5A | (WIPER-S*) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto [Motor 1KR] | |
| 24 | 7.5A | (STA) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de arranque, transmisión manual multimodo, sistema de parada y arranque | |
| 25 | 15A | (ECU-B NO.3) Sistema de audio, sistema de llave inteligente | |
| 26 | 7.5A | (ECU-B NO.1) Medidores y contadores | |
| 27 | 7.5A | (ECU-B NO.2) Sistema de control de estabilidad del vehículo | |
| 28 | 60A | (J/B) Caja de fusibles de instrumentos | |
| 29 | (ALT) DEF, S/HTR F/R, S/HTR F/L, CANVAS TOP, ABS NO.1, ABS NO.2, RDI NO.1, FOG FR, DRL [Motor 1KR] | ||
| 30 | 50A | (AMT) Transmisión manual multimodo [Vehículos con transmisión manual multimodo] | |
| 30 | 40A | (BBC) Sistema de parada y arranque [Vehículos con sistema de parada y arranque] | |
| 31 | 50A | (EPS) Sistema de servodirección eléctrica | |
| 32 | 30A | (RDI NO.1) Ventilador de enfriamiento eléctrico [Motor HM01] | |
| 32 | 40A | (RDI NO.1) Ventilador de enfriamiento eléctrico | |
| 32 | 50A | (RDI NO.1) Ventilador de enfriamiento eléctrico | |
| 33 | 50A | (ABS NO.1) Sistema antibloqueo de frenos, sistema de control de estabilidad del vehículo | |
| 34 | 10A | (SPARE) Fusible de repuesto | |
| 35 | 20A | (SPARE) Fusible de repuesto | |
| 36 | 30A | (SPARE) Fusible de repuesto | |
| 37 | 20A | (DEF) Desempañador de la luna trasera, desempañadores de los espejos retrovisores exteriores | |
| 38 | 30A | (ABS NO.2) Sistema antibloqueo de frenos, sistema de control de estabilidad del vehículo | |
| 39 | 7.5A | (FOG FR) Luces antiniebla delanteras, medidores y contadores | |
| 40 | 7.5A | (DRL) Luces de marcha diurna | |
| 41 | 15A | (S/HTR F/R) Calefactores de los asientos (lado derecho) | |
| 42 | 20A | (CANVAS TOP) Techo de lona | |
| 43 | 15A | (S/HTR F/L) Calefactores de los asientos (lado izquierdo) |

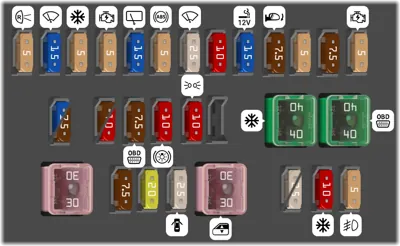

Tablero de instrumentos del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | (IG1 NO.2) Luz de marcha atrás, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de audio, sistema de control de estabilidad del vehículo | |
| 2 | 15A | (WASHER) Lavaparabrisas, lavador de la luna trasera | |
| 3 | 5A | (ECU-IG NO.1) ECU de la carrocería principal, medidores y contadores, sistema de aire acondicionado, desempañador de la luna trasera, desempañadores de los espejos retrovisores exteriores, calefactores de los asientos, techo de lona, sistema de audio, Sistema del PCS | |
| 4 | 5A | (ECU-IG NO.2) Sistema de servodirección eléctrica, sistema de parada y arranque | |
| 5 | 15A | (WIPER RR) Limpiaparabrisas de la luna trasera | |
| 6 | 5A | (IG1 NO.1) Ventilador de refrigeración eléctrico, sistema antibloqueo de frenos, sistema de control de estabilidad del vehículo | |
| 7 | 25A | (WIPER) Limpiaparabrisas | |
| 8 | 10A | (MIR HTR) Desempañadores de los espejos retrovisores exteriores | |
| 9 | 15A | (P/OUTLET) Toma de corriente | |
| 10 | 7.5A | (ECU-ACC) Espejos retrovisores exteriores, sistema de audio, sistema de parada y arranque, medidores y contadores | |
| 11 | 5A | (IG2 NO.2) Sistema de bloqueo de la dirección, sistema de inyección de combustible multipuerto/ sistema de inyección de combustible secuencial multipuerto, transmisión manual multimodo | |
| 12 | 7.5A | (A/BAG) Sistema de cojín de aire SRS | |
| 13 | 5A | (METER) Medidores y contadores, sistema de parada y arranque | |
| 14 | 15A | (IG2 NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de [Motor 1KR] | |
| 14 | 7.5A | (IG2 NO.1) combustible secuencial multipuerto, luces de freno [Motor HM01] | |
| 15 | 7.5A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de parada y arranque [Motor 1KR] | |
| 15 | 10A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de parada y arranque [Motor HM01] | |
| 16 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 17 | 10A | (STOP) Luces de freno, luz de freno de montaje elevado, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema antibloqueo de frenos, sistema de control de estabilidad del vehículo, transmisión manual multimodo, sistema de llave inteligente | |
| 18 | 10A | (TAIL) Luces de posición, luces de la matrícula, luz antiniebla trasera, luces antiniebla delanteras, luces de posición traseras, iluminación de los interruptores, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, medidores y contadores, sistema de audio | |
| 19 | 40A | (HTR) Sistema de aire acondicionado | |
| 20 | 40A | (AM1) HTR, OBD, A/C, TAIL, FOG RR, STOP, P/W, DOOR F/L, DOOR F/R | |
| 21 | 30A | (AM2 NO.1) EFI NO.2, EFI-MAIN, D/L | |
| 22 | 7.5A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto [Motor 1KR] | |
| 23 | 20A | (EFI-MAIN) EFI NO.1, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, bomba de combustible [Motor 1KR] | |
| 24 | 25A | (D/L) ECU de la carrocería principal, sistema de bloqueo de las puertas | |
| 25 | 30A | (P/W) Ventanillas automáticas | |
| 26 | 25A | (DOOR F/R) Ventanillas [Vehículos con dirección a la izquierda] | |
| 26 | 25A | (DOOR F/L) automáticas [Vehículos con dirección a la derecha] | |
| 27 | 10A | (A/C) Sistema de aire acondicionado | |
| 28 | 5A | (FOG RR) Luz antiniebla trasera |
