Toyota Camry / Fusibles 2000

Compartimento del motor

Compartimento del motor
N°ADescripción
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
1 25A (A/F HTR) Sensor A/F
2 No identificado
3 10A (Aire acondicionado) Sistema de aire acondicionado
4 10A (RESERVA) Fusible de reserva
5 15A (RESERVA) Fusible de reserva
6 30A (RESERVA) Fusible de reserva
7 30A (CDS) Ventiladores de enfriamiento eléctrico
8 30A (RDI) Ventiladores de enfriamiento eléctrico
9 5A (ALT-S) Sistema de carga
10 20A (FARO DERECHO (SUP) (con sistema de luces diurnas) o FARO (sin sistema de luces diurnas)) Faro derecho
11 15A (EFI) Inyección de combustible multipunto
12 10A (CLAXON) Claxon, sistema antirrobo
13 15A (EMERGENCIA) Luces intermitentes de emergencia
14 30A (AM2) Medidores e indicadores, sistema de airbag SRS, pretensores de cinturones de seguridad, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, fusibles "IGN" y "STARTER"
15 5A (TEL) Sin circuito
16 20A (FARO IZQUIERDO (SUP) (con sistema de luces diurnas) o FARO (IZQUIERDO) (sin sistema de luces diurnas)) Faro izquierdo
17 20A (RADIO NO.1) Sistema de audio
18 No identificado
19 40A (PRINCIPAL) Fusibles "FARO DERECHO (SUP)", "FARO (DERECHO)", "FARO DERECHO (INF)" y "FARO (IZQUIERDO)"
20 7.5A (CÚPULA) Sistema antirrobo, sistema de luces diurnas, reloj, cierre con control remoto inalámbrico, luz del interruptor de encendido, luz personal, luz del maletero, lámpara de techo corredizo eléctrico, luces interiores, luz del espejo de vanidad, luz de cortesía de la puerta, sistema de cierre de puertas eléctrico
21 10A (ECU-B) Sistema de control de crucero, sistema de frenos antibloqueo, sistema de airbag SRS, pretensores de cinturones de seguridad
22 100A (ALT) Fusibles "RDI" y "CDS"
23 No identificado
24 50A (CALENTADOR) Fusibles "AM1" y "Aire acondicionado"
25 30A (T-STK) Sin circuito
25 30A (CDS NO.2) Sin circuito

Compartimento del motor

Compartimento del motor
N°ADescripción
- No identificado
- No identificado
- No identificado
- No identificado
16 5A (DRL NO.2) Sistema de luces diurnas
17 10A (H-LP LH(LWR)) Faro delantero izquierdo
18 10A (H-LP RH(LWR)) Faro delantero derecho

Compartimento del motor (tipo A)

Compartimento del motor (tipo A)
N°ADescripción
- No identificado
- No identificado
47 60A (ABS) Sistema de frenos antibloqueo

Compartimento del motor (tipo B)

Compartimento del motor (tipo B)
N°ADescripción
47 60A (ABS) Sistema de frenos antibloqueo

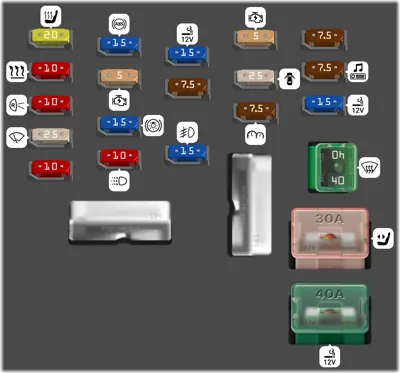

Tablero de instrumentos

Tablero de instrumentos
N°ADescripción
20 20A (SEAT-HEATER) Sin circuito
21 10A (HEATER) Sistema de aire acondicionado, desempañador de la ventana trasera, sistema de arranque
22 10A (GAUGE) Medidores e indicadores, luces de reversa, sistema de control de crucero, sistema de carga, sistema de control de tracción, sistema de luces diurnas, ventanas eléctricas, indicadores de recordatorio de servicio y zumbadores de advertencia
23 25A (WIPER) Limpiaparabrisas y lavaparabrisas
24 10A (MIRROR-HEATER) Desempañador del espejo retrovisor exterior
25 15A (ECU-IG) Sistema de control de crucero, sistema de frenos antibloqueo, antena eléctrica, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema antirrobo, sistema de control de bloqueo de cambios, sistema de control de tracción, sistema de luces diurnas, sistema de control remoto inalámbrico de bloqueo, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
26 5A (IGN) Medidores e indicadores, sistema de carga, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
27 15A (STOP) Luces de freno, sistema de control de crucero, luz de freno montada en alto, sistema de frenos antibloqueo, sistema de control de bloqueo de cambios, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
28 10A (TAIL) Luces de estacionamiento, luces de la placa de matrícula, luces traseras, luces de marcador lateral delanteras, sistema de luces diurnas, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
29 15A (POWER-OUTLET) Toma de corriente
30 7.5A (OBD) Sistema de diagnóstico a bordo
31 15A (FOG) Sin circuito
32 5A (STARTER) Medidores e indicadores, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
33 25A (DOOR) Sistema de bloqueo de puertas eléctricas, sistema antirrobo
34 7.5A (PANEL) Medidor e indicador, sistema de audio, encendedor de cigarrillos, luz de la guantera, reloj, control de luz del tablero de instrumentos, indicadores de recordatorio de servicio, luces del panel de control del aire acondicionado, luz del cenicero, luces de emergencia, sistema de luces diurnas, desempañador de la ventana trasera, sistema de transmisión automática controlada electrónicamente
35 7.5A (TURN) Luces de emergencia
36 7.5A (RAD-NO.2) Sistema de audio, antena eléctrica
37 15A (CIG) Encendedor de cigarrillos, sistema de control de bloqueo de cambios, controles del espejo retrovisor eléctrico, sistema antirrobo, sistema de bloqueo de puertas eléctricas, sistema de airbag SRS, pretensores del cinturón de seguridad, desempañador del espejo retrovisor exterior, sistema de aire acondicionado
42 40A (DEF) Desempañador de la ventana trasera
43 30A (PWR) Sistema de control de ventanas eléctricas, asiento eléctrico, techo corredizo eléctrico
44 40A (AM1) Fusibles "POWER-OUTLET", "CIG", "RAD-NO.2", "TURN", "WIPER", "ECU-IG", "GAUGE" y "HEATER"
