Toyota Camry / Fusibles 2001

Compartimiento del motor

Compartimiento del motor
N°ADescripción
- (A/F HTR) Sensor A/F
2 5A (DRL NO.2) Sistema de luces de circulación diurna
3 10A (A/C) Sistema de aire acondicionado
4 10A (SPARE) Fusible de repuesto
5 15A (SPARE) Fusible de repuesto
6 30A (SPARE) Fusible de repuesto
7 30A (CDS) Ventiladores de refrigeración eléctricos
8 30A (RDI) Ventiladores de refrigeración eléctricos
9 5A (ALT−S) Sistema de carga
10 20A (HEAD RH(UPR) [con sistema de luces de circulación diurna] o HEAD (RH) [sin sistema de luces de circulación diurna] Faro delantero derecho
11 15A (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto
12 10A (HORN) Bocina, sistema antirrobo
13 15A (HAZARD) Luces intermitentes de emergencia
14 30A (AM2) Indicadores y medidores, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, fusibles “IGN” y “STARTER”
15 5A (TEL) Sin circuito
16 20A (HEAD LH(UPR) [con sistema de luces de circulación diurna] o HEAD (LH) [sin sistema de luces de circulación diurna] Faro delantero izquierdo
17 20A (RADIO NO.1) Sistema de audio
19 40A (MAIN) Fusibles “HEAD RH(UPR)”, “HEAD (RH)”, “H−LP RH(LWR)” y “HEAD (LH)”
20 7.5A (DOME) Sistema antirrobo, sistema de luces de circulación diurna, reloj, sistema de bloqueo con control remoto inalámbrico, luz del interruptor de encendido, luz personal, luz del maletero, techo corredizo eléctrico, luz interior, luz del espejo de vanidad, luz de cortesía de la puerta, sistema de bloqueo eléctrico de puertas
21 10A (ECU−B) Sistema de control de crucero, sistema de frenos antibloqueo, sistema de airbag SRS, pretensores del cinturón de seguridad
22 100A (ALT) Fusibles “RDI” y “CDS”
24 50A (HTR) Fusibles “AM1” y “A/C”
25 30A (T−STK) o CDS NO.2 30 A: Sin circuito

Compartimento del motor

Compartimento del motor
N°ADescripción
- No identificado
- No identificado
- No identificado
- No identificado
16 5A (DRL NO.2) Sistema de luces diurnas
17 10A (H−LP LH(LWR)) Faro delantero izquierdo
18 10A (H−LP RH(LWR)) Faro delantero derecho

Compartimento del motor

Compartimento del motor
N°ADescripción
47 60A (FL ABS) Sistema de frenos antibloqueo

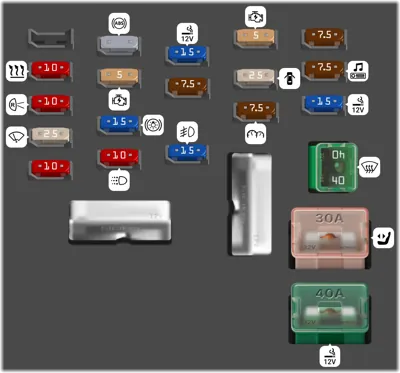

Tablero de instrumentos

Tablero de instrumentos
N°ADescripción
21 10A (HEATER) Sistema de aire acondicionado, desempañador de la ventana trasera, sistema de arranque
22 10A (GAUGE) Indicadores y medidores, luces de reversa, sistema de control de crucero, sistema de carga, sistema de control de tracción, sistema de luces de circulación diurna, ventanas eléctricas, indicadores de recordatorio de servicio y zumbadores de advertencia
23 25A (WIPER) Limpiaparabrisas y lavaparabrisas
24 10A (MIRROR-HEATER) Desempañador del espejo retrovisor exterior
25 (ECU-B) Sistema de control de crucero, sistema de frenos antibloqueo, antena eléctrica, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema antirrobo, sistema de control de bloqueo de cambios, sistema de control de tracción, sistema de luces de circulación diurna, sistema de bloqueo con control remoto inalámbrico, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
26 5A (IGN) Indicadores y medidores, sistema de carga, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
27 15A (STOP) Luces de freno, sistema de control de crucero, luz de freno de montaje alto, sistema de frenos antibloqueo, sistema de control de bloqueo de cambios, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
28 10A (TAIL) Luces de estacionamiento, luces de matrícula, luces traseras, luces de posición laterales delanteras, sistema de luces de circulación diurna, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
29 15A (POWER-OUTLET) Toma de corriente
30 7.5A (OBD) Sistema de diagnóstico a bordo
31 15A (FOG) Sin circuito
32 5A (STARTER) Indicadores y medidores, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
33 25A (DOOR) Sistema de bloqueo eléctrico de puertas, sistema antirrobo
34 7.5A (PANEL) Indicador y medidor, sistema de audio, encendedor de cigarrillos, luz de la guantera, reloj, control de luces del tablero de instrumentos, indicadores de recordatorio de servicio, luces del panel de control del aire acondicionado, luz del cenicero, luces de emergencia, sistema de luces de circulación diurna, sistema de control de calefacción de asientos, desempañador de la ventana trasera, sistema de transmisión automática controlado electrónicamente
35 7.5A (TURN) Luces de emergencia
36 7.5A (RAD-NO.2) Sistema de audio, antena eléctrica
37 15A (CIG) Encendedor de cigarrillos, sistema de control de bloqueo de cambios, controles eléctricos del espejo retrovisor, sistema antirrobo, sistema de bloqueo eléctrico de puertas, sistema de airbag SRS, pretensores del cinturón de seguridad, desempañador del espejo retrovisor exterior, sistema de aire acondicionado
42 40A (DEF) Desempañador de la ventana trasera
43 30A (PWR) Sistema de control de ventanas eléctricas, asiento eléctrico, techo corredizo eléctrico
44 40A (AM1) Fusibles “POWER−OUTLET”, “CIG”, “RAD−NO.2”, “TURN”, “WIPER”, “ECU−IG”, “GAUGE” y “HEATER”
