Compartimento del motor (tipo A)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (HEAD LH LWR) Faro izquierdo (bajo) | |
| 2 | 15A | (HEAD RH LWR) Faro derecho (bajo), interruptor del haz del faro | |
| 3 | 5A | (DRL) No utilizado | |
| 4 | 7.5A | (ABSNO.4) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia de freno | |
| 5 | 10A | (SPARE) Fusible de reserva | |
| 6 | 15A | (SPARE) Fusible de reserva | |
| 7 | 5A | (SPARE) Fusible de reserva | |
| 8 | 30A | (AM2) Sistema de arranque, fusibles "IGN" e "IG2" | |
| 9 | 10A | (HEAD LH UPR) Faro izquierdo (alto) | |
| 10 | 10A | (HEAD RH UPR) Faro derecho (alto) | |
| 11 | 5A | (ST) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 12 | 5A | (TEL) No utilizado | |
| 13 | 5A | (ALT-S) Sistema de carga | |
| 14 | 15A | (IGN) Sistema de arranque | |
| 15 | 10A | (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de airbag SRS, pretensores de los cinturones de seguridad delanteros, sistema de control de velocidad de crucero | |
| 16 | 25A | (DOOR1) Sistema de comunicación multiplex (sistema de cierre eléctrico de puertas, sistema de control remoto) | |
| 17 | 20A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 18 | 10A | (HORN) Bocina | |
| 19 | 30A | (D.C.C.) Fusibles "ECU-B", "RAD1" y "DOME" | |
| 20 | 25A | (A/F) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 21 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 22 | 15A | (HAZ) Luces intermitentes de emergencia | |
| 52 | 40A | (MAIN) Fusibles "HEAD LH LWR", "HEAD RH LWR", "HEAD LH UPR", "HEAD RH UPR" y "DRL". | |
| 53 | 40A | (ABS NO.2) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia de freno | |
| 54 | 30A | (RDI) Ventilador de enfriamiento | |
| 55 | 30A | (CDS) Ventilador de enfriamiento | |
| 56 | 50A | (HTR) Sistema de aire acondicionado | |
| 57 | 30A | (H-LP CLN) No utilizado | |
| 58 | 40A | (ABS NO.3) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia de freno | |
| 62 | 120A | (ALT) Fusibles "DEF", "PWR NO.1", "PWRNO.2", "PWR NO.3", "PWR NO.4", "STOP", "DOOR NO.2", "OBD", "PWR SEAT", "FUEL OPEN", "FOG", "AMP", "PANEL", "TAIL", "AM1", "CIG", "TOMA DE CORRIENTE", "RAD NO.2", "ECU-ACC", "GAUGE"1, "GAUGE2", "ECU-IG", "WIPER", "WASHER", "HTR (10A)", "ASIENTO CALEFACCIONADO" y "SUN-SHADE" | |
| 63 | 60A | (ABS NO.1) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia de freno |

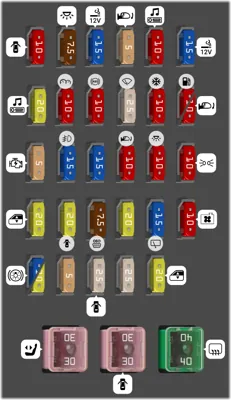

Panel
| N° | A | Descripción | |
|---|---|---|---|
| 23 | 10A | (ECU-B) Sistema de comunicación multiplex (sistema de cierre eléctrico de puertas, sistema de seguridad, sistema de iluminación de acceso, sistema de aire acondicionado, luces antiniebla traseras | |
| 24 | 7.5A | (DOME) Luz de la llave de encendido, luces interiores, luces de lectura, luz del maletero, luces del parasol, reloj, indicador de temperatura exterior, indicador multifunción | |
| 25 | 15A | (CIG) Encendedor de cigarrillos | |
| 26 | 5A | (ECU-ACC) Espejos retrovisores eléctricos, reloj, indicador multifunción | |
| 27 | 10A | (RAD NO.2) Sistema de audio | |
| 28 | 15A | (POWER POINT) Tomas de corriente | |
| 29 | 20A | (RAD NO.1) Sistema de audio | |
| 30 | 10A | (GAUGE1) Medidores e instrumentos, reloj, medidor de temperatura exterior, indicador multifunción, sistema de bloqueo de marchas, luces de advertencia de los cinturones de seguridad | |
| 31 | 10A | (ECU-IG) Sistema de airbag SRS, ventanas eléctricas, sistema de frenos antibloqueo | |
| 32 | 25A | (WIPER) Limpiaparabrisas | |
| 33 | 10A | (HTR) Sistema de aire acondicionado | |
| 34 | 10A | (MIR HTR) [tipo A] Calefaccionado de los espejos retrovisores exteriores | |
| 34 | 10A | (EFI ECU) [tipo B] Sistema de inyección multipuerto de combustible, sistema de inyección multipuerto secuencial de combustible | |
| 35 | 5A | (AM1) Sistema de arranque | |
| 36 | 15A | (FOG) Faros antiniebla | |
| 37 | 15A | (SUN-SHADE) No utilizado | |
| 38 | 10A | (GAUGE2) Espejo retrovisor interior antideslumbrante, techo solar, luces de reversa, luces indicadoras de la transmisión automática, sistema de control automático de luces, sistema de control de velocidad de crucero | |
| 39 | 10A | (PANEL) Luz de la guantera, reloj, medidor de temperatura exterior, indicador multifunción, luces de los instrumentos y del panel, luz indicadora de sobremarcha desactivada | |
| 40 | 10A | (TAIL) Luces traseras, luces delanteras, luces de la placa de licencia | |
| 41 | 20A | (PWR NO.4) Ventana eléctrica trasera (lado izquierdo) | |
| 42 | 20A | (PWR NO.2) Sistema de cierre de la puerta del pasajero delantero, ventana eléctrica del pasajero delantero | |
| 43 | 7.5A | (OBD) Sistema de diagnóstico | |
| 44 | 20A | (SEAT HTR) No utilizado | |
| 45 | 15A | (WASHER) Lavaparabrisas | |
| 46 | 10A | (FAN RLY) Ventiladores de refrigeración | |
| 47 | 15A | (STOP) [tipo A] Luces de freno, luz de freno elevada (brakelight), sistema de frenos antibloqueo, sistema de control de velocidad de crucero | |
| 47 | 20A | (STOP) [tipo B] Luces de freno, luz de freno elevada (brakelight), sistema de frenos antibloqueo | |
| 48 | 5A | (FUEL OPEN) No utilizado | |
| 49 | 25A | (DOOR NO.2) Sistema de comunicación multiplex (sistema de cierre eléctrico de puertas, sistema de control remoto) | |
| 50 | 25A | (AMP) No utilizado | |
| 51 | 20A | (PWR NO.3) Ventana eléctrica trasera (lado derecho) | |
| 59 | 30A | (PWR SEAT) Asientos eléctricos | |
| 60 | 30A | (PWR NO.1) Sistema de cierre de la puerta del conductor, ventana eléctrica del conductor, techo solar | |
| 61 | 40A | (DEF) Desempañador del vidrio trasero |
Compartimento del motor (algunos modelos)
| N° | A | Descripción | |
|---|---|---|---|
| 23 | 7.5A | (ABSNO.4) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia de frenos |
