Toyota Camry / Fusibles 2003

Compartimento del motor

Compartimento del motor
N°ADescripción
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
1 15A (HEAD LH LWR) Luz izquierda (luz baja)
2 15A (HEAD RH LWR) Faro derecho (luz baja)
3 5A (DRL) Luz de circulación diurna
4 10A (A/C) Sistema de aire acondicionado
5 10A (SPARE) Fusible de repuesto
6 15A (SPARE) Fusible de repuesto
7 5A (SPARE) Fusible de repuesto
8 30A (AM2) Sistema de arranque, fusibles "IGN" "IG2"
9 10A (HEAD LH UPR) Faro izquierdo (luz alta)
10 10A (HEAD RH UPR) Faro derecho (luz alta)
11 5A (ST) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
12 5A (TEL) Sin circuito
13 5A (ALT-S) Sistema de carga
14 15A (IGN) Pretensionadores de cinturón del sistema de arranque, sistema de control de crucero
15 10A (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de airbag SRS, pretensionadores de cinturón de seguridad delanteros, sistema de control de crucero
16 25A (DOOR1) Sistema de comunicación multiplex (sistema de bloqueo de puertas eléctrico, sistema de bloqueo automático de puertas, sistema de control remoto inalámbrico)
17 20A (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
18 10A (HORN) Bocinas
19 30A (D.C.C) Fusibles "ECU-B", "RAD1" y "DOME"
20 25A (A/F) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
21 10A (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
22 15A (HAZ) Luces de emergencia
23 7.5A (ABS NO.4) Sistema de frenos antibloqueo, sistema de control de deslizamiento del vehículo, sistema de control de tracción, sistema de asistencia de frenado
53 40A (MAIN) Fusibles "HEAD LH LWR", "HEAD RH LWR", "HEAD LH UPR", "HEAD LH UPR" y "DRL"
54 40A (ABS No.2) Sistema de frenos antibloqueo, sistema de control de deslizamiento del vehículo, sistema de control de tracción, sistema de asistencia de frenado
55 30A (RDI) Ventilador de refrigeración eléctrico
56 30A (CDS) Ventilador de refrigeración eléctrico
57 50A (HTR) Sistema de aire acondicionado
58 30A (ADJ PDL) Pedales ajustables eléctricos
59 40A (ABS No.3) Sistema de frenos antibloqueo, sistema de control de deslizamiento del vehículo, sistema de control de tracción, sistema de asistencia de frenado
63 100A (ALT) [con motor 2AZ-FE] Fusibles "DEF", "PWR NO.1", "PWR NO.2", "PWR NO.3", "PWR NO.4", "STOP", "DOOR NO.2", "OBD", "PWR SEAT", "FUEL OPEN", "FOG", "AMP", "PANEL", "TAIL", "AM1", "CIG", "TOMA DE CORRIENTE", "RAD NO.2", "ECU-ACC", "GAUGE1", "GAUGE2", "ECU-IG", "WIPER", "WASHER", "HTR (10 A)", "SEAT HTR" y "SUN-SHADE"
63 120A (ALT) [con motor 1MZ-FE]: Fusibles "DEF", "PWR NO.1", "PWR NO.2", "PWR NO.3", "PWR NO.4", "STOP", "DOOR NO.2", "OBD", "PWR SEAT", "FUEL OPEN", "FOG", "AMP", "PANEL", "TAIL", "AM1", "CIG", "TOMA DE CORRIENTE", "RAD NO.2", "ECU-ACC", "GAUGE1", "GAUGE2", "ECU-IG", "WIPER", "WASHER", "HTR (10 A)", "SEAT HTR" y "SUN-SHADE"
64 60A (ABS NO.1) Sistema de frenos antibloqueo, sistema de control de deslizamiento del vehículo, sistema de control de tracción, sistema de asistencia de frenado

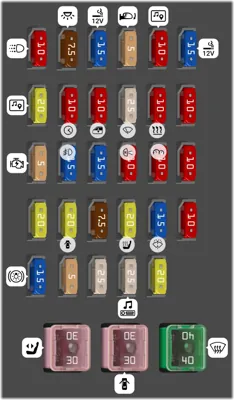

Tablero de instrumentos

Tablero de instrumentos
N°ADescripción
24 10A (ECU−B) Sistema de comunicación multiplex (sistema de bloqueo eléctrico de puertas, sistema de seguridad, sistema de bloqueo automático de puertas, sistema de control automático de luces, sistema de retardo de apagado de faros, sistema de corte automático de luces traseras, sistema de entrada iluminada, sistema de luces de circulación diurna, sistema de control remoto inalámbrico), sistema de aire acondicionado
25 7.5A (DOME) Luz del interruptor de encendido, luz interior, luces personales, luz del maletero, luces de tocador, abridor de puerta de garaje, reloj, indicador de temperatura exterior, pantalla multi-información
26 15A (CIG) Encendedor de cigarrillos
27 5A (ECU−ACC) Espejos retrovisores eléctricos, reloj, pantalla multi-información
28 10A (RAD NO.2) Sistema de audio del coche, sistema de navegación
29 15A (POWER POINT) Tomas de corriente
30 20A (RAD NO.1) Sistema de audio del coche, sistema de navegación
31 10A (GAUGE1) Indicadores y medidores, reloj, indicador de temperatura exterior, pantalla multi-información, sistema de bloqueo de cambios, luces recordatorias del cinturón de seguridad
32 10A (ECU−IG) Sistema de airbag SRS, elevalunas eléctricos, sistema de frenos antibloqueo
33 25A (WIPER) Limpiaparabrisas
34 10A (HTR) Sistemas de aire acondicionado
35 10A (MIR HTR) Calefactores de espejos retrovisores exteriores
36 5A (AM1) Sistema de arranque
37 15A (FOG) Luces antiniebla delanteras
38 15A (SUN-SHADE) Sin circuito
39 10A (GAUGE2) Espejo retrovisor interior antideslumbrante automático, brújula, techo corredizo eléctrico, luces de reversa, luces indicadoras de transmisión automática, sistema de control automático de luces, sistema de control de crucero
40 10A (PANEL) Luz de la guantera, reloj, indicador de temperatura exterior, pantalla multi-información, luces del tablero de instrumentos, luces del panel de instrumentos, luz indicadora de desactivación de sobremarcha
41 10A (TAIL) Luces traseras, luces de estacionamiento, luces de matrícula
42 20A (PWR NO.4) Elevalunas eléctrico del pasajero trasero (lado izquierdo)
43 20A (PWR NO.2) Sistema de bloqueo de puertas del pasajero delantero, elevalunas eléctrico del pasajero delantero
44 7.5A (OBD) Sistema de diagnóstico a bordo
45 20A (SEAT HTR) Calefactores de asientos
46 15A (WASHER) Lavaparabrisas
47 10A (FAN RLY) Ventiladores de refrigeración eléctricos
48 15A (STOP) Luces de freno, luz de freno de montaje alto, sistema de frenos antibloqueo, sistema de control de crucero
49 5A (FUEL OPEN) Sin circuito
50 25A (DOOR NO.2) Sistema de comunicación multiplex (sistema de bloqueo eléctrico de puertas, sistema de bloqueo automático de puertas, sistema de control remoto inalámbrico)
51 25A (AMP) Sin circuito
52 20A (PWR NO.3) Elevalunas eléctrico del pasajero trasero (lado derecho)
60 30A (PWR SEAT) Asientos eléctricos
61 30A (PWR NO.1) Sistema de bloqueo de puertas del conductor, elevalunas eléctrico del conductor, techo corredizo eléctrico
62 40A (DEF) Desempañador de la ventana trasera

Compartimento del motor (con sistema de control de deslizamiento del vehículo)

Compartimento del motor (con sistema de control de deslizamiento del vehículo)
N°ADescripción
- Sin identificar
- Sin identificar
23 7.5A (ABS N.º 4) Sistema de frenos antibloqueo, sistema de control de deslizamiento del vehículo, sistema de control de tracción, sistema de asistencia de frenado
