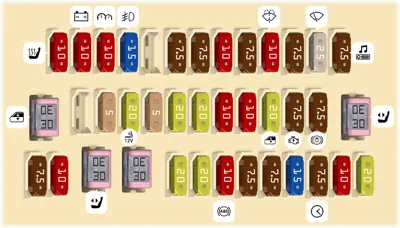

Debajo del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| 1 | 10A | (ECU-IG1 NO.2) Sistema de control de bloqueo de cambios, calentadores de asientos, sistema de llave inteligente, sistema de advertencia de presión de neumáticos, control remoto inalámbrico, sistema de comunicación multiplex, sistema de audio, sistema de navegación, techo corredizo, espejo retrovisor interior antideslumbrante automático | |
| 2 | 10A | (ECU-IG1 NO.1) Sistema de control de estabilidad del vehículo, ventiladores de refrigeración eléctricos, sensor de dirección, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de carga, desempañador de la ventana trasera, desempañadores de los espejos retrovisores exteriores, Monitor de punto ciego | |
| 3 | 10A | (PANEL) Iluminación del interruptor, sistema de aire acondicionado, luz de la palanca de cambios, luz de la guantera, luces interiores, luces personales, sistema de audio, sistema de navegación | |
| 4 | 15A | (TAIL) Luces de estacionamiento, luces de posición laterales, luces traseras, luces de matrícula, luces antiniebla | |
| 5 | 7.5A | (EPS-IG1) Dirección asistida eléctrica | |
| 6 | 7.5A | (ECU-IG1 NO.3) Monitor de punto ciego | |
| 7 | 10A | (S/HTR&FAN F/L) Calentadores de asientos | |
| 8 | 7.5A | (H-LP LVL) Sin circuito | |
| 9 | 10A | (WASHER) Limpiaparabrisas y lavaparabrisas | |
| 10 | 7.5A | (A/C-IG1) Sistema de aire acondicionado | |
| 11 | 25A | (WIPER) Limpiaparabrisas y lavaparabrisas | |
| 12 | 7.5A | (BKUP LP) Luces de reversa, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, transmisión controlada electrónicamente, sistema de audio, sistema de navegación | |
| 13 | 30A | (DOOR NO.1) Ventanas eléctricas | |
| 14 | 5A | (WIPER-S) Sin circuito | |
| 15 | 20A | (P/OUTLET RR) Toma de corriente | |
| 16 | 5A | (SFT LOCKACC) Sistema de control de bloqueo de cambios | |
| 17 | 20A | (DOOR R/R) Ventanas eléctricas traseras derechas | |
| 18 | 20A | (DOOR R/L) Ventanas eléctricas traseras izquierdas | |
| 19 | 10A | (OBD) Sistema de diagnóstico a bordo | |
| 20 | 10A | (ECU-B NO.2) Sistema de llave inteligente, sistema de advertencia de presión de neumáticos | |
| 21 | 20A | (DOOR NO.2) Ventanas eléctricas | |
| 22 | 7.5A | (AM1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque | |
| 23 | 7.5A | (STOP) Luces traseras, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de estabilidad del vehículo, sistema de frenos antibloqueo, transmisión controlada electrónicamente, luz de freno de montaje alto, sistema de llave inteligente, sistema de control de bloqueo de cambios | |
| 24 | 30A | (P/SEAT RR) Sin circuito | |
| 25 | 7.5A | (AC-B) Sistema de aire acondicionado | |
| 26 | 10A | (S/ROOF) Techo corredizo | |
| 27 | 30A | (P/SEAT FR) Asientos eléctricos | |
| 28 | 30A | (PSB) Sin circuito | |
| 29 | 20A | (D/L-AM1) Sistema de comunicación multiplex, cerradura eléctrica de la puerta, interruptor de apertura del maletero | |
| 30 | 20A | (TI&TE) Sin circuito | |
| 31 | 10A | (AB) Sistema de clasificación de ocupantes del pasajero delantero, sistema de airbag SRS | |
| 32 | 7.5A | (ECU-IG2 NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 33 | 7.5A | (ECU-IG2 NO.2) Sistema de llave inteligente, Monitor de punto ciego | |
| 34 | 15A | (CIG&P/ OUTLET) Toma de corriente | |
| 35 | 7.5A | (ECU-ACC) Reloj, espejos retrovisores exteriores, sistema de comunicación multiplex, sistema de audio, sistema de navegación | |
| 36 | 10A | (S/HTR&FAN F/ R) Calentadores de asientos | |
| 37 | 20A | (S/HTR RR) Sin circuito |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 1 | 5A | (METER-IG2) Indicadores y medidores | |
| 2 | 50 amperios=(FAN) Ventiladores de refrigeración eléctricos [motor 3.5 L V6 (2GR-FE)] / | ||
| 3 | 30 amperios= (H-LP CLN) Sin circuito | ||
| 4 | 50 amperios = (HTR) Sistema de aire acondicionado/ | ||
| 5 | (ALT) Sistema de carga | ||
| 6 | (ABS NO.2) Sistema de control de estabilidad del vehículo y | ||
| 7 | (ST/AM2) Sistema de arranque, ECU-IG2 NO.1, A/B ECU-IG2 NO.2 y | ||
| 8 | (H-LP-MAIN) H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, faros (luz baja) | ||
| 9 | (ABS NO.1) Sistema de control de estabilidad del vehículo | ||
| 10 | (EPS) Dirección asistida eléctrica | ||
| 11 | 7.5A | (S-HORN) S-HORN | |
| 12 | 10A | (HORN) Bocinas | |
| 13 | 15A | (EFI NO.2) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial, transmisión controlada electrónicamente | |
| 14 | 7.5A | (EFI NO.3) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial [motor 2.5 L de 4 cilindros (2AR-FE)] | |
| 14 | 10A | (EFI NO.3) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial [motor 3.5 L V6 (2GR-FE)] | |
| 15 | 7.5A | (INJ) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial | |
| 16 | 7.5A | (ECU-IG2 NO.3) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial, sistema de bloqueo de la dirección, transmisión controlada electrónicamente | |
| 17 | 15A | (IGN) Sistema de arranque | |
| 18 | 20A | (D/L-AM2) Sin circuito | |
| 19 | 25A | (IG2-MAIN) IGN, INJ, METER-IG2. ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 | |
| 20 | 7.5A | (ALT-S) Sistema de carga | |
| 21 | 5A | (MAYDAY) MAYDAY | |
| 22 | 15A | (TURN&HAZ) Luces direccionales, luces de emergencia, indicadores y medidores | |
| 23 | 10A | (STRG LOCK) Sistema de bloqueo de la dirección | |
| 24 | 15A | (AMP) Sistema de audio | |
| 25 | 15A | (H-LP LH-LO) Faro izquierdo (luz baja), sistema manual de nivelación de faros [Vehículos con faro halógeno] | |
| 25 | 20A | (H-LP LH-LO) Faro izquierdo (luz baja), sistema manual de nivelación de faros [Vehículos con faro de descarga] | |
| 26 | 15A | (H-LP RH-LO) Faro derecho (luz baja) [Vehículos con faro halógeno] | |
| 26 | 20A | (H-LP RH-LO) Faro derecho (luz baja) [Vehículos con faro de descarga] | |
| 27 | 7.5A | (MNL H-LP LVL) Sistema manual de nivelación de faros [Vehículos con faro de descarga] | |
| 28 | 30A | (EFI-MAIN NO.1) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial, EFI NO.2, EFI NO.3, sensor A/F | |
| 29 | 5A | (SMART) Sin circuito | |
| 30 | 10A | (ETCS) Sistema de control electrónico del acelerador | |
| 31 | 20A | (TOWING) Sin circuito | |
| 32 | 7.5A | (EFI NO.1) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial, transmisión controlada electrónicamente | |
| 33 | 20A | (EFI-MAIN NO.2) Sensor A/F [motor 2.5 L de 4 cilindros (2AR-FE)] | |
| 33 | 20A | (A/F) Sensor A/F [motor 3.5 L V6 (2GR-FE)] | |
| 34 | 7.5A | (AM2) Sistema de llave inteligente | |
| 35 | 20A | (RADIO-B) Sistema de audio, sistema de navegación | |
| 36 | 7.5A | (DOME) Reloj, luces de espejo de vanidad, luces interiores, luces personales, luz del maletero, luces de cortesía de la puerta | |
| 37 | 10A | (ECU-B NO.1) Sistema de comunicación multiplex, sistema de llave inteligente, indicadores y medidores, sistema de advertencia de presión de neumáticos, control remoto inalámbrico, sensor de dirección, sistema de clasificación de ocupantes del pasajero delantero, Monitor de Punto Ciego |
