Compartimento del motor (EE.UU.)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 30A | (RDI) Ventilador de enfriamiento eléctrico | |
| 2 | 30A | (CDS) Ventilador de enfriamiento eléctrico | |
| 3 | 40A | (HTR) Sistema de aire acondicionado | |
| 4 | 30A | (AM2) Sistema de arranque | |
| 5 | 10A | (HAZARD) Luces intermitentes de emergencia | |
| 6 | 7.5A | (HORN) Bocinas | |
| 8 | 20A | (RADIO NO.1) Sistema de audio del coche | |
| 9 | 15A | (ECU-B) Sistema de frenos antibloqueo, sistema de control de crucero | |
| 10 | 10A | (DOME) Luces interiores, luces personales, luz del compartimento de equipaje, luz del maletero, luces de cortesía de las puertas, reloj | |
| 11 | 15A | (HEAD (LH)) Faro izquierdo | |
| 12 | 15A | (HEAD (RH)) Faro derecho | |
| 13 | (SPARE) Fusible de repuesto | ||
| 14 | (SPARE) Fusible de repuesto | ||
| 15 | (SPARE) Fusible de repuesto | ||
| 17 | 100A | (ALT) Fusibles "AT-S", "TAIL", "DOOR", "DEF" y "POWER" | |
| 19 | 60A | (MAIN) Sistema de arranque, faros, fusibles "AM2", "HAZARD", "HORN", "DOME" y "RADIO" | |
| 21 | 50A | (ABS) Sistema de frenos antibloqueo | |
| 22 | 7.5A | (ALT-S) Sistema de carga | |
| 23 | 7.5A | (SRS WRN) Luz de advertencia del airbag SRS | |
| 24 | 15A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
Compartimento del motor (Canadá)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 30A | (RDI) Ventilador de enfriamiento eléctrico | |
| 2 | 30A | (CDS) Ventilador de enfriamiento eléctrico | |
| 3 | 40A | (HTR) Sistema de aire acondicionado | |
| 4 | 30A | (AM2) Sistema de arranque | |
| 5 | 10A | (HAZARD) Luces intermitentes de emergencia | |
| 6 | 7.5A | (HORN) Bocinas | |
| 8 | 20A | (RADIO NO.1) Sistema de audio del coche | |
| 9 | 15A | (ECU-B) Sistema de frenos antibloqueo, sistema de control de crucero | |
| 10 | 10A | (DOME) Luces interiores, luces personales, luz del compartimento de equipaje, luz del maletero, luces de cortesía de las puertas, reloj | |
| 11 | 15A | (HEAD (LH) LO) Faro izquierdo (luz baja) | |
| 12 | 15A | (HEAD (RH) LO) Faro derecho (luz baja) | |
| 13 | (SPARE) Fusible de repuesto | ||
| 14 | (SPARE) Fusible de repuesto | ||
| 15 | (SPARE) Fusible de repuesto | ||
| 17 | 100A | (ALT) Fusibles "AT-S", "TAIL", "DOOR", "DEF" y "POWER" | |
| 19 | 60A | (MAIN) Sistema de arranque, faros, fusibles "AM2", "HAZARD", "HORN", "DOME" y "RADIO" | |
| 21 | 50A | (ABS) Sistema de frenos antibloqueo | |
| 22 | 7.5A | (ALT-S) Sistema de carga | |
| 23 | 7.5A | (SRS WRN) Luz de advertencia del airbag SRS | |
| 24 | 15A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
Compartimento del motor delantero (solo Canadá)
| N° | A | Descripción | |
|---|---|---|---|
| 17 | 15A | Faro derecho (luz alta) | |
| 18 | 15A | Faro izquierdo (luz alta) | |
| 19 | 7.5A | Sistema de luces diurnas |

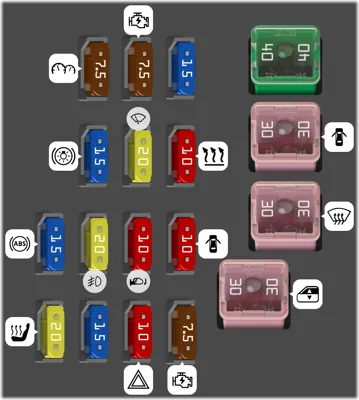

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (ECU-IG) Sistema de transmisión automática controlada electrónicamente, sistema de frenos antibloqueo | |
| 2 | 20A | (SEAT-HTR) Sin circuito | |
| 3 | 7.5A | (PANEL) Luces del tablero de instrumentos | |
| 4 | 15A | (STOP) Luces de freno, luz de freno montada en alto, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, dispositivo de cancelación del sistema de control de crucero, sistema de transmisión automática controlada electrónicamente, sistema de frenos antibloqueo | |
| 5 | 20A | (FOG) Luces antiniebla delanteras | |
| 6 | 15A | (CIG & RAD) Encendedor de cigarrillos, pantalla del reloj digital, sistema de audio del coche | |
| 7 | 7.5A | (IGN) Sistema de carga, luz de advertencia de descarga, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de airbag SRS | |
| 8 | 20A | (WIPER) Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero | |
| 9 | 10A | (MIR-HTR) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 10 | 10A | (TURN) Luces de señal de giro, luces de emergencia | |
| 11 | 15A | (TAIL) Luces traseras, luces de estacionamiento, luces de marcador lateral delanteras, luces de marcador lateral traseras, luces de la placa de matrícula | |
| 12 | 10A | (HTR) Sistema de aire acondicionado, desempañador de la ventana trasera | |
| 13 | 10A | (GAUGE) Medidores e indicadores, sistema de cierre centralizado de puertas | |
| 14 | 7.5A | (ST) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 15 | 40A | (AM1) Sistema de encendido electrónico/sistema de encendido por distribuidor | |
| 16 | 30A | (DOOR) Sistema de cierre centralizado de puertas, sistema de control de capota convertible | |
| 17 | 30A | (DEF) Desempañador de la ventana trasera | |
| 18 | 30A | (POWER) Ventanas eléctricas, techo solar eléctrico |
Panel lateral del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (aire acondicionado) Sistema de aire acondicionado | |
| 2 | 7.5A | (OBD II) Sistema de diagnóstico a bordo |
