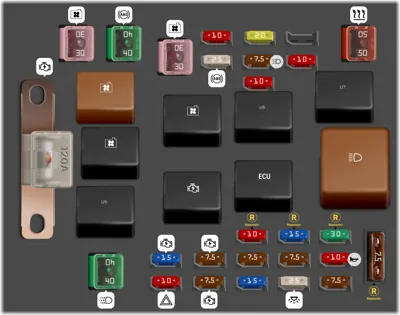

Caja de fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | (CDS) Ventilador de enfriamiento del motor | |
| - | 30A | (RDI) Ventilador de enfriamiento del motor | |
| - | (FAN NO.2) Ventilador de enfriamiento del motor | ||
| - | (FAN NO.1) Ventilador de enfriamiento del motor | ||
| - | (C / OPN) Bomba de combustible | ||
| - | Señal sonora | ||
| - | (FAN NO.3) Ventilador de enfriamiento del motor | ||
| - | (MG/C) Embrague del compresor del aire acondicionado | ||
| - | (IG2) Encendido | ||
| - | (EFI) Unidad de control del motor | ||
| - | (HEAD) Faros | ||
| 1 | 10A | (HEAD LH LWR) Faro izquierdo (luz baja) | |
| 2 | 25A | (ABS NO.2) Sistema de frenos antibloqueo | |
| 3 | 20A | (HEAD RH UPR) Faro derecho (luz alta) | |
| 4 | 7.5A | (DRL NO.1) Sistema de luces diurnas | |
| 5 | 10A | (HEAD RH LWR) Faro derecho (luz baja) | |
| 6 | 10A | (HEAD LH UPR) Faro izquierdo (luz alta) | |
| 7 | 15A | (IG2) Sistema de arranque, sistema de inyecciĂłn de combustible multipuerto/sistema de inyecciĂłn de combustible multipuerto secuencial | |
| 8 | 10A | (HAZ) Luces intermitentes de emergencia, luces direccionales | |
| 9 | 7.5A | (ST) Sistema de arranque, sistema de inyecciĂłn de combustible multipuerto/sistema de inyecciĂłn de combustible multipuerto secuencial | |
| 10 | 7.5A | (AM2) Sistema de arranque | |
| 11 | 10A | (SPARE) Fusible de repuesto | |
| 12 | 7.5A | (EFI NO.2) Sistema de inyecciĂłn de combustible multipuerto/sistema de inyecciĂłn de combustible multipuerto secuencial, sistema de control de emisiones | |
| 13 | 15A | (EFI) Sistema de inyecciĂłn de combustible multipuerto/sistema de inyecciĂłn de combustible multipuerto secuencial, fusibles âEFI NO.1â y âEFI NO.2â | |
| 14 | 15A | (SPARE) Fusible de repuesto | |
| 15 | 7.5A | (EFI NO.1) Sistema de inyecciĂłn de combustible multipuerto/sistema de inyecciĂłn de combustible multipuerto secuencial | |
| 16 | 25A | (DCC) Fusibles âRADIOâ, âDOMEâ, âMPXâ Bâ y âECUâBâ | |
| 17 | 30A | (SPARE) Fusible de repuesto | |
| 18 | 10A | (HORN) Bocina | |
| 19 | 7.5A | (ALTâS) Sistema de carga | |
| 40 | 7.5A | (SPARE) Fusible de repuesto | |
| 45 | 40A | (ABS NO.1) Sistema de frenos antibloqueo | |
| 46 | 40A | (MAIN) Sistema de arranque, sistema de luces diurnas | |
| 47 | 50A | (HTR) Sistema de aire acondicionado | |
| 49 | 120A | (ALT) Sistema de enfriamiento, ventilador de enfriamiento elĂ©ctrico, sistema de arranque, desempañador de la ventana trasera, luces traseras, fusibles âABS NO.1â, âABS NO.2â, âHTRâ, âFR P/Wâ, âFL P/Wâ, âDOORâ, âOBDâ, âSTOPâ, âS/ ROOFâ, âMIR HTRâ, âFR FOGâ y âAM1â |
Caja de relés en el compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (ST) Motor de arranque | ||
| - | (HTR) CalefacciĂłn | ||
| - | (ABS SOL) ABS | ||
| - | (ABS MTR) Motor ABS |
Caja de relés en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (DRL NO.2 DIMMER) Luces diurnas | ||
| - | Luces diurnas | ||
| - | Luces diurnas | ||
| 20 | 10A | (HEAD RH UPR) Faro derecho (luz alta), sistema de luces diurnas | |
| 21 | 10A | (HEAD LH UPR) Faro izquierdo (luz alta) |
Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 22 | 15A | (S/ROOF) Techo corredizo eléctrico | |
| 23 | 15A | (CIG) Encendedor de cigarrillos | |
| 24 | 20A | (FL P/W) Ventanas eléctricas | |
| 25 | 25A | (AM1) Sistema de arranque, âCIGâ, âECU ACCâ, âSRSâIGâ, âWASHERâ, âWIPERâ, âBK/UP LPâ, âTENS RDCâ, âDEF RLYâ, âBODY ECUâIGâ, âTURNâ, âHTRâ, âWARNINGâ, âFAN RLYâ, âABSâ IGâ y fusibles âECUâIGâ | |
| 26 | 10A | (STOP) Luces de freno, sistema de frenos antibloqueo, luz de freno elevada, sistema de inyecciĂłn de combustible multipuerto/sistema de inyecciĂłn de combustible multipuerto secuencial, sistema de transmisiĂłn automĂĄtica controlada electrĂłnicamente, sistema de control de crucero | |
| 27 | 20A | (DOOR) Sistema de cierre centralizado de puertas | |
| 28 | 7.5A | (SRSâIG) Sistema de airbag SRS | |
| 29 | 15A | (FR FOG) Luces antiniebla delanteras | |
| 30 | 15A | (WASHER) Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero | |
| 31 | 7.5A | (OBD) Sistema de diagnĂłstico a bordo | |
| 32 | 15A | (RADIO) Sistema de audio del coche | |
| 33 | 25A | (WIPER) Limpiaparabrisas y lavaparabrisas | |
| 34 | 7.5A | (TURN) Luces de señalización de giro | |
| 35 | 10A | (MIR HTR) Sin circuito | |
| 36 | 10A | (HTR) Sistema de aire acondicionado | |
| 37 | 15A | (RR WIPER) Limpiaparabrisas y lavaparabrisas trasero | |
| 38 | 10A | (TAIL) Luces traseras, luces del tablero de instrumentos, luces de la placa de matrĂcula, luces laterales delanteras | |
| 39 | 20A | (FR P/W) Ventanas eléctricas | |
| 41 | 7.5A | (MPXâB) Sistema de control remoto inalĂĄmbrico | |
| 41 | 7.5A | (RR FOG) Sin circuito | |
| 41 | 7.5A | (DOME) Reloj, luces interiores | |
| 41 | 7.5A | (ECUâB) Sistema de aire acondicionado, indicadores y medidores | |
| 42 | 5A | (WARNING) Sistema de carga, indicadores y medidores | |
| 42 | 5A | (ECUâIG) Sistema de control de crucero | |
| 42 | 5A | (ABSâIG) Sistema de frenos antibloqueo | |
| 42 | 5A | (FAN RLY) Ventilador de enfriamiento eléctrico | |
| 43 | 7.5A | (PANEL1) Sistema de audio del coche, encendedor de cigarrillos, luz de la guantera | |
| 43 | 7.5A | (PANEL2) Indicadores y medidores, sistema de aire acondicionado, sistema de transmisión automåtica controlada electrónicamente, sistema de control de nivel de los faros, luces antiniebla delanteras, luces de emergencia, luces de señalización de giro | |
| 43 | 7.5A | (ECUâACC) Reloj, sistema de audio del coche, controles del espejo retrovisor elĂ©ctrico | |
| 44 | 5A | (BK/UP LP) Luces de reversa | |
| 44 | 5A | (DEF RLY) Ventanas eléctricas, desempañador de la ventana trasera | |
| 44 | 5A | (BODY ECUâIG) Sistema de comunicaciĂłn multiplex | |
| 44 | 5A | (TENS RDC) Sistema de transmisión automåtica controlada electrónicamente, sistema de control de bloqueo de cambios, techo corredizo eléctrico | |
| 48 | 30A | (DEF) Desempañador de la ventana trasera |
