Caja de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| 27 | (MAIN) "EFI". "DOME", "CLAXON", "ST" "AM2", "FARO IZQ" y "FARO DER" fusibles | ||
| 28 | (ALT) "ECU-B", "LUZ TRASERA" "D/L". "OBD", "A.C" 3 "CALEFACCIONADO", "PODER" "STOP" y "DEF TRAS" fusibles | ||
| 28 | (ALT) "ECU-B", "LUZ TRASERA" "D/L". "OBD", "A.C" 3 "CALEFACCIONADO", "PODER" "STOP" y "DEF TRAS" fusibles | ||
| 29 | (ABS) Sistema de frenos antibloqueo |
Caja de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Bocina | ||
| - | Compresor de aire acondicionado | ||
| - | Sistema de inyección de combustible multipuerto | ||
| - | Calefacción secundaria 1 | ||
| - | Toma de corriente / Luces diurnas No. 5 | ||
| - | Actuador de embrague | ||
| - | Ventilador No.1 | ||
| - | Ventilador No.2 | ||
| - | (ST) Arranque | ||
| - | 15A | Toma de corriente | |
| - | 30A | Actuador de embrague 2 | |
| - | 50A | Calefacción secundaria 2 | |
| 1 | 10A | (H-LP (RH)) Faro derecho | |
| 2 | 10A | (H-LP (LH)) Faro izquierdo | |
| 3 | 30A | (ST) Sistema de arranque | |
| 4 | 15A | (AM2) Sistema de arranque, sistema de airbag SRS, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema inmovilizador del motor, sistema de advertencia de descarga | |
| 5 | 15A | (HORN) Bocina | |
| 6 | 15A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 7 | 15A | (DOME) Reloj, radio, luz interior, indicadores de medidores, sistema de control remoto inalámbrico | |
| 8 | 15A | (SPARE) Repuesto | |
| 9 | 30A | (SPARE) Repuesto | |
| 21 | 50A | (HTR SUB1) Sistema de aire acondicionado (PTC 1) | |
| 22 | 30A | (RDI) Ventilador de enfriamiento eléctrico |

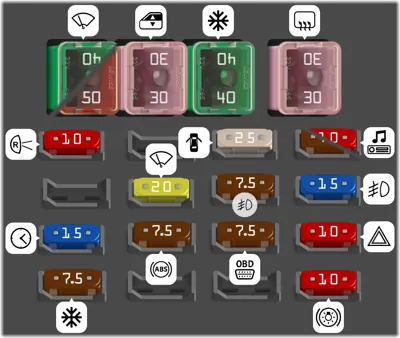

Caja de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | (FOG) Luces antiniebla | |
| 10 | 10A | (GAUGE) Luces de reversa, sistema de carga, sistema de aire acondicionado, sistema de ventanas eléctricas, medidores de indicadores | |
| 11 | 15A | (ACC) Reloj, radio, sistema de espejo retrovisor exterior, encendedor de cigarrillos | |
| 12 | 7.5A | (A/C) Sistema de aire acondicionado | |
| 13 | 20A | (WIPER) Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero | |
| 14 | 7.5A | (ECU-IG) Sistema de frenos antibloqueo, ventilador de enfriamiento eléctrico | |
| 15 | 25A | (D/L) Sistema de cierre centralizado de puertas | |
| 16 | 7.5A | (ECU-B) Luces antiniebla traseras, sistema de airbag SRS | |
| 17 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 18 | 7.5A | (TAIL) Luces traseras, luces de estacionamiento, luces de matrícula, radio, control de nivel de haz de los faros, iluminaciones | |
| 18 | 10A | (TAIL) Luces traseras, luces de estacionamiento, luces de matrícula, radio, control de nivel de haz de los faros, iluminaciones | |
| 19 | 10A | (HAZ) Luces de señal de giro, luces de emergencia | |
| 20 | 10A | (STOP) Luces de freno, luz de freno montada en alto, sistema de frenos antibloqueo, sistema de bloqueo de cambios, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 23 | 40A | (AM1) Fusibles "ACC" "GAUGE", "WIPER" y "ECU-IG" | |
| 23 | 50A | (AM1) Fusibles "ACC" "GAUGE", "WIPER" y "ECU-IG" | |
| 24 | 30A | (POWER) Ventanas eléctricas | |
| 25 | 40A | (HTR) Sistema de aire acondicionado | |
| 26 | 30A | (DEF) Sistema de desempañador de la ventana trasera. |
