Caja de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 50A | (CAL SUB2) Sin circuito | |
| - | 50A | (CAL SUB1) Sistema de aire acondicionado | |
| - | 30A | (VENTILADOR ELÉCTRICO) Ventilador eléctrico | |
| - | 30A | (ACTUADOR CL2) Sin circuito | |
| - | 15A | (TOMA DE CORRIENTE) Sin circuito | |
| - | 10A | (FARO DERECHO/FARO BAJO DERECHO) Faro derecho | |
| - | 10A | (FARO IZQUIERDO/FARO BAJO IZQUIERDO) Faro izquierdo | |
| - | 30A | (ARR) Sistema de arranque | |
| - | 15A | (AM2) Sistema de arranque, sistema de airbag SRS, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de advertencia de descarga | |
| - | 15A | (CLAXON) Claxon | |
| - | 15A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| - | 15A | (DOMO) Luz interior, indicadores de medidores | |
| - | 15A | (REPUESTO) Repuesto | |
| - | 30A | (REPUESTO) Repuesto | |
| - | Herramienta para la extracción de los fusibles. |

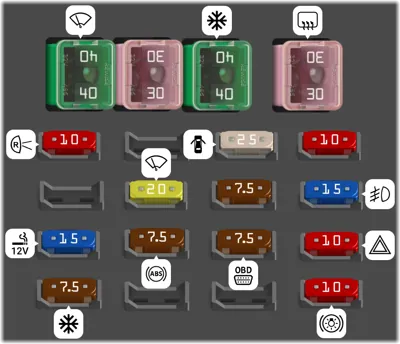

Caja de fusibles del panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | (AM1) Fusibles “ACC”, “GAUGE”, “WIPER” y “ECU−IG” | |
| - | 30A | (POWER) Sin circuito | |
| - | 40A | (HTR) Sistema de aire acondicionado | |
| - | 30A | (DEF) Sistema de desempañador de la ventana trasera | |
| - | 10A | (GAUGE) Luces de reversa, sistema de carga, sistema de aire acondicionado, indicadores de medidores | |
| - | 25A | (D/L) Sistema de cierre centralizado de puertas | |
| - | 10A | (TAIL) Luces traseras, luces de estacionamiento, luces de matrícula, iluminaciones | |
| - | 20A | (WIPER) Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero | |
| - | 7.5A | (ECU-B) Sistema de airbag SRS | |
| - | 15A | (FOG) Sin circuito | |
| - | 15A | (ACC) Encendedor de cigarrillos | |
| - | 7.5A | (ECU-IG) Sistema de frenos antibloqueo, ventilador de enfriamiento eléctrico | |
| - | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| - | 10A | (HAZ) Luces de señalización, luces de emergencia | |
| - | 7.5A | (A.C) Sistema de aire acondicionado | |
| - | 10A | (STOP) Luces de freno, luz de freno de montaje alto, sistema de frenos antibloqueo, sistema de bloqueo de cambio, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
Caja de fusibles del compartimiento del motor 2
| N° | A | Descripción | |
|---|---|---|---|
| 31 | (PRINCIPAL) fusibles "EFI", "DOME", "HORN", "ST", "AM2", "H-LP LH", "H-LP RH", "H-LP LH (HI)", "H-LP RH (HI)", "H-LP LH (LO)" y "H-LP RH (LO)" | ||
| 32 | (CL-ACT1) Sin circuito | ||
| 33 | (ALT) fusibles "ECU-B", "TAIL", "D/L", "OBD", "aire acondicionado", "HTR", "POWER", "STOP" y "DEF" | ||
| 34 | (ABS) Sistema de frenos antibloqueo |
