Toyota Highlander / Fusibles 2003

Compartimiento del motor

Compartimiento del motor
N°ADescripción
1 7.5A (STARTER) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
2 7.5A (ABS3) Sistema de control de derrape del vehículo
3 15A (HEAD LP RH LWR) Faro derecho (luz baja)
4 15A (HEAD LP LH LWR) Faro izquierdo (luz baja)
5 25A (A/F) Sensor de relación aire-combustible
6 7.5A (ALT-S) Sistema de carga
7 20A (TOWING) Luces del remolque
8 10A (HORN) Bocinas
9 15A (SECURITY) Sistema antirrobo
10 10A (HEAD LP RH UPR) Faro derecho (luz alta)
11 7.5A (ECU-B) Sistema antirrobo, sistema de aire acondicionado, sistema de control de derrape del vehículo, indicadores y medidores, sistema de control remoto inalámbrico, cierre centralizado
12 20A (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, bomba de combustible, sistema inmovilizador del motor
13 25A (DOOR LOCK) Sistema de cierre centralizado, sistema antirrobo
14 10A (HEAD LP LH UPR) Faro izquierdo (luz alta)
15 25A (RADIO NO.1) Sistema de audio del automóvil
16 10A (DOME) Luz personal, luces interiores, luces del espejo de cortesía, luz del interruptor de encendido, sistema de control remoto inalámbrico, indicadores y medidores
17 15A (HAZARD) Luces de emergencia, luz del tablero de instrumentos
18 7.5A (SPARE) Fusible de repuesto
19 15A (SPARE) Fusible de repuesto
20 25A (SPARE) Fusible de repuesto
47 30A (AM2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque
48 40A (ABS2) Sistema de frenos antibloqueo, sistema de control de derrape del vehículo
49 40A (ABS1) Sistema de frenos antibloqueo, sistema de control de derrape del vehículo
50 50A (HEATER) Sistema de aire acondicionado
51 30A (RDI) Ventiladores de refrigeración eléctricos
52 30A (RR DEF) Desempañadores de la luneta trasera
53 30A (CDS) Ventiladores de refrigeración eléctricos
54 50A (RDI) Sin circuito
55 40A (MAIN) Fusibles "HEAD LP RH LWR", "HEAD LP LH LWR", "HEAD LP RH UPR" y "HEAD LP LH UPR"
58 140A (ALT) Fusibles "ABS1", "ABS2", "RDI", "CDS", "RR DEF", "HEATER", "AM1", "AM2", "TAIL", "PANEL", "STOP", "S/ROOF" y "SEAT HTR"

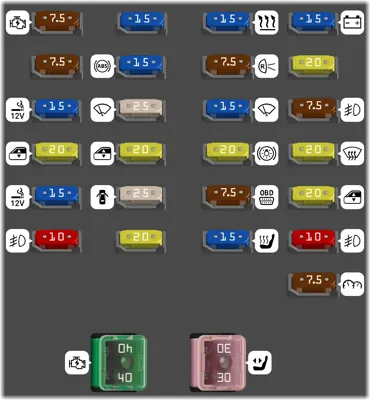

Tablero de instrumentos

Tablero de instrumentos
N°ADescripción
21 7.5A (IGN) Indicadores y medidores, sistema de bolsas de aire SRS
22 7.5A (RADIO NO.2) Sistema de audio del automóvil
23 15A (CIG) Encendedor de cigarrillos
24 20A (D RR DOOR) Ventanillas eléctricas
25 15A (PWR OUTLET) Tomas de corriente
26 10A (FR FOG) Luces antiniebla delanteras
27 15A (SRS-IG) Sistema de bolsas de aire SRS
28 15A (ECU-IG) Techo corredizo eléctrico, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de bloqueo de cambios, sistema de carga, sistema de control de crucero, luces de emergencia, sistema de arranque
29 25A (WIPER) Limpiaparabrisas y lavaparabrisas
30 20A (P RR DOOR) Ventanillas eléctricas
31 25A (P FR DOOR) Ventanillas eléctricas, luces de cortesía de las puertas, sistema de cierre centralizado
32 20A (S/ROOF) Techo corredizo eléctrico
33 15A (HEATER) Sistema de aire acondicionado, ventilador de enfriamiento eléctrico, desempañador trasero, desempañador de espejos retrovisores exteriores, indicadores y medidores
34 7.5A (IG1) Luces de reversa, sistema de control de estabilidad del vehículo, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, calentadores de espejos retrovisores exteriores, sistema de cierre centralizado, sistema de control remoto inalámbrico
35 15A (RR WIP) Limpiaparabrisas trasero
36 20A (STOP) Luces de freno, luz de freno de montaje alto, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de bloqueo de cambios, sistema de control de crucero, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
37 7.5A (OBD) Sistema de diagnóstico a bordo
38 15A (SEAT HTR) Calentadores de asientos
39 15A (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de carga, sistema de arranque
40 20A (WASHER) Luz de advertencia de nivel de líquido lavaparabrisas
41 7.5A (RR FOG) Sin circuito
42 20A (FR DEF) Sistema de aire acondicionado, desempañadores de espejos retrovisores exteriores
43 20A (D FR DOOR) Ventanillas eléctricas, luces de cortesía de las puertas
44 10A (TAIL) Luces traseras, luces de matrícula, luces del tablero de instrumentos, luces antiniebla delanteras, luces de posición laterales delanteras, luces de posición laterales traseras, luces de estacionamiento
45 7.5A (PANEL) Luces del tablero de instrumentos
56 40A (AM1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque
57 30A (POWER) Asiento eléctrico

Compartimento del motor (con sistema de luces de conducción diurna)

Compartimento del motor (con sistema de luces de conducción diurna)
N°ADescripción
46 7.5A (DRL) Sistema de luces de conducción diurna
