Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (MG CLT) Embrague del compresor del aire acondicionado | ||
| - | Señal acústica | ||
| - | (EFI) Unidad de control del motor | ||
| - | (A / F) Sensor de relación aire-combustible | ||
| - | (HEAD LAMP) Faros | ||
| - | (RR HTR) Ventana trasera calefaccionada | ||
| - | (FAN NO.2) Ventilador de refrigeración | ||
| - | (INV) Inversor | ||
| - | (FAN NO.3) Ventilador de refrigeración | ||
| - | (ST) Motor de arranque | ||
| - | (FAN NO.1) Ventilador de refrigeración | ||
| 1 | 25A | (A/F) Sensor de relación aire-combustible | |
| 2 | 7.5A | (CRT) Sistema de entretenimiento del asiento trasero, sistema de navegación | |
| 3 | 7.5A | (STARTER) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 4 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 5 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 6 | 15A | (RR HTR) Sistema de aire acondicionado trasero | |
| 7 | 15A | (HEAD LP RH LWR) Faro derecho (luz baja) | |
| 8 | 15A | (HEAD LP LH LWR) Faro izquierdo (luz baja) | |
| 9 | 7.5A | (ALT-S) Sistema de carga | |
| 10 | 20A | (POWER OUTLET2) Tomas de corriente | |
| 11 | 20A | (TOWING) Luces del remolque | |
| 12 | 10A | (HORN) Bocinas | |
| 13 | 15A | (SECURITY) Sistema antirrobo | |
| 14 | 10A | (H-LP RH UPR) Faro derecho (luz alta) | |
| 15 | 7.5A | (ECU-B) Sistema antirrobo, sistema de aire acondicionado, indicadores y medidores, sistema de comunicación multiplex, techo corredizo electrónico | |
| 16 | 20A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, bomba de combustible | |
| 17 | 25A | (DOOR LOCK) Sistema de cierre centralizado de puertas, sistema antirrobo | |
| 18 | 10A | (H-LP LH UPR) Faro izquierdo (luz alta) | |
| 19 | 25A | (RAD NO.1) Sistema de audio del coche | |
| 20 | 10A | (DOME) Luces personales, luces interiores, luces de cortesía, luz del interruptor de encendido, sistema de control remoto inalámbrico, indicadores y medidores, sistema de navegación | |
| 21 | 15A | (HAZARD) Luces intermitentes de emergencia, luz del panel de instrumentos, luces del remolque | |
| 22 | 7.5A | (SPARE) Fusible de repuesto | |
| 23 | 15A | (SPARE) Fusible de repuesto | |
| 24 | 25A | (SPARE) Fusible de repuesto | |
| 49 | 30A | (AM2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque | |
| 50 | 50A | (ABS2) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo | |
| 51 | 30A | (ABS1) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo | |
| 52 | 50A | (HTR) Sistema de aire acondicionado | |
| 53 | 30A | (RDI) Ventiladores de refrigeración eléctricos | |
| 54 | 30A | (RR DEF) Desempañadores de la ventana trasera | |
| 55 | 30A | (CDS) Ventiladores de refrigeración eléctricos | |
| 56 | 40A | (MAIN) Fusibles "H-LP RH LWR", "H-LP LH LWR", "H-LP RH UPR" y "H-LP LH UPR" | |
| 59 | 140A | (ALT) Fusibles "POWER", "STOP", "FR DEF", "FR FOG", "OBD", "TAIL", "PANEL", "S/ROOF", "D FR DOOR", "P FR DOOR", "D RR DOOR", "P RR DOOR" y "PWR OUTLET1" | |
| 60 | 50A | (RDI) Ventiladores de refrigeración eléctricos |

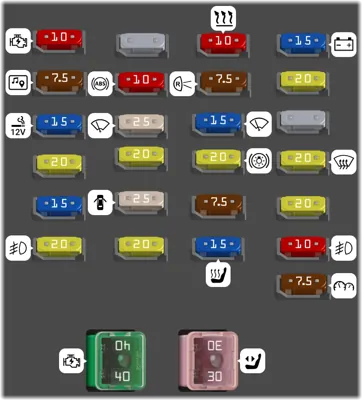

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | no identificado | ||
| - | no identificado | ||
| 25 | 10A | (IGN) Indicadores y medidores, sistema de airbag SRS, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 26 | 7.5A | (RAD NO.2) Sistema de audio del automóvil, sistema de bloqueo de cambios, sistema de navegación, sistema de entretenimiento del asiento trasero, sistema de aire acondicionado, sistema de comunicación multiplex | |
| 27 | 15A | (CIG) Encendedor de cigarrillos | |
| 28 | 20A | (P RR DOOR) Ventanas eléctricas | |
| 29 | 15A | (PWR OUTLET1) Tomas de corriente | |
| 30 | 20A | (FR FOG) Luces antiniebla delanteras | |
| 31 | 10A | (ECU-IG) Techo corredizo eléctrico, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de bloqueo de cambios, sistema de carga, sistema de arranque | |
| 32 | 25A | (WIPER) Limpiaparabrisas y lavaparabrisas | |
| 33 | 20A | (D RR DOOR) Ventanas eléctricas | |
| 34 | 25A | (D FR DOOR) Ventanas eléctricas, luces de cortesía de la puerta, sistema de bloqueo eléctrico de la puerta | |
| 35 | 20A | (S/ROOF) Techo corredizo eléctrico | |
| 36 | 10A | (HEATER) Sistema de aire acondicionado, ventilador de refrigeración eléctrico, desempañador de la ventana trasera, desempañador del espejo retrovisor exterior, indicadores y medidores | |
| 37 | 7.5A | (IG1) Luces de reversa, sistema de control de estabilidad del vehículo, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, calefactores de espejos retrovisores exteriores, sistema de bloqueo eléctrico de la puerta, sistema de control remoto inalámbrico, sistema de navegación, sistema de comunicación multiplex | |
| 38 | 15A | (RR WIP) Limpiaparabrisas de la ventana trasera | |
| 39 | 20A | (STOP) Luces de freno, luz de freno de montaje alto, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de bloqueo de cambios, luces de remolque, sistema de comunicación multiplex, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 40 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 41 | 15A | (SEAT HTR) Calefactores de asientos | |
| 42 | 15A | (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de carga, sistema de arranque | |
| 43 | 20A | (WASHER) Luz de advertencia de nivel bajo de líquido lavaparabrisas | |
| 44 | 20A | (FR DEF) Sistema de aire acondicionado, desempañadores de espejos retrovisores exteriores | |
| 45 | 20A | (P FR DOOR) Ventanas eléctricas, luces de cortesía de la puerta, sistema de comunicación multiplex | |
| 46 | 10A | (TAIL) Luces traseras, luces de matrícula, luces del tablero de instrumentos, luces antiniebla delanteras, luces de posición laterales delanteras, luces de posición laterales traseras, luces de estacionamiento | |
| 47 | 7.5A | (PANEL) Luces del tablero de instrumentos, luces de remolque | |
| 57 | 40A | (AM1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque | |
| 58 | 30A | (POWER) Asiento eléctrico |
Compartimento del motor (con sistema de luces diurnas)
| N° | A | Descripción | |
|---|---|---|---|
| - | sin identificar | ||
| - | sin identificar | ||
| - | sin identificar | ||
| 48 | 7.5A | (DRL) Sistema de luces diurnas |
