Toyota Highlander / Fusibles 2005

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 25A (A/F) Sensor de relación aire-combustible
2 7.5A (CRT) Sistema de entretenimiento del asiento trasero, sistema de navegación
3 7.5A (STARTER) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
4 10A (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
5 10A (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
6 15A (RR HTR) Sistema de aire acondicionado trasero
7 15A (H-LP RH LWR) Faro derecho (luz baja)
8 15A (H-LP LH LWR) Faro izquierdo (luz baja)
9 7.5A (ALT-S) Sistema de carga
10 20A (POWER OUTLET2) Tomas de corriente
11 20A (TOWING) Luces del remolque
12 10A (HORN) Bocinas
13 15A (SECURITY) Sistema disuasorio de robo
14 10A (H-LP RH UPR) Faro derecho (luz alta)
15 7.5A (ECU-B) Sistema disuasorio de robo, sistema de aire acondicionado, indicadores y medidores, sistema de comunicación multiplex, techo corredizo electrónico, sistema de clasificación de ocupantes del pasajero delantero
16 20A (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, bomba de combustible
17 25A (DOOR LOCK) Sistema de bloqueo eléctrico de puertas, sistema disuasorio de robo
18 10A (H-LP LH UPR) Faro izquierdo (luz alta)
19 25A (RAD NO.1) Sistema de audio
20 10A (DOME) Luces personales, luces interiores, luces de tocador, luz del interruptor de encendido, sistema de control remoto inalámbrico, indicadores y medidores, sistema de navegación
21 15A (HAZARD) Luces intermitentes de emergencia, luz del panel de instrumentos, luces del remolque
22 7.5A (SPARE) Fusible de repuesto
23 15A (SPARE) Fusible de repuesto
24 25A (SPARE) Fusible de repuesto
49 30A (AM2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque
50 50A (ABS2) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo
51 30A (ABS1) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo
52 50A (HTR) Sistema de aire acondicionado
53 30A (RDI) Ventiladores de refrigeración eléctricos
54 30A (RR DEF) Desempañadores de la ventana trasera
55 30A (CDS) Ventiladores de refrigeración eléctricos
56 40A (MAIN) Fusibles "H-LP RH LWR", "H-LP LH LWR", "H-LP RH UPR" y "H-LP LH UPR"
59 140A (ALT) Fusibles "POWER", "STOP", "FR DEF", "FR FOG", "OBD", "TAIL", "PANEL", "S/ROOF", "D FR DOOR", "P FR DOOR", "D RR DOOR", "P RR DOOR" y "PWR OUTLET1"
60 50A (RDI) Sin circuito

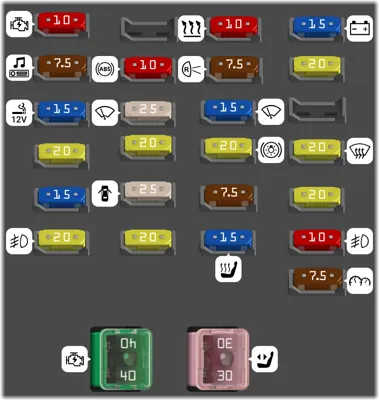

tablero de instrumentos

tablero de instrumentos
N°ADescripción
25 10A (IGN) Medidores e indicadores, sistema de airbag SRS, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de clasificación de ocupantes del pasajero delantero
26 7.5A (RAD NO.2) Sistema de audio, sistema de bloqueo de cambios, sistema de navegación, sistema de entretenimiento del asiento trasero, sistema de aire acondicionado, sistema de comunicación multiplex
27 15A (CIG) Encendedor de cigarrillos
28 20A (P RR DOOR) Ventanas eléctricas
29 15A (PWR OUTLET1) Tomas de corriente
30 20A (FR FOG) Luces antiniebla delanteras
31 10A (ECU-IG) Techo corredizo eléctrico, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de bloqueo de cambios, sistema de carga, sistema de arranque
32 25A (WIPER) Limpiaparabrisas y lavaparabrisas
33 20A (D RR DOOR) Ventanas eléctricas
34 25A (D FR DOOR) Ventanas eléctricas, luces de cortesía de la puerta, sistema de bloqueo eléctrico de puertas
35 20A (S/ROOF) Techo corredizo eléctrico
36 10A (HEATER) Sistema de aire acondicionado, ventilador de refrigeración eléctrico, desempañador de la ventana trasera, desempañador del espejo retrovisor exterior, medidores e indicadores
37 7.5A (IG1) Luces de reversa, sistema de control de estabilidad del vehículo, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, calefactores de espejos retrovisores exteriores, sistema de bloqueo eléctrico de puertas, sistema de control remoto inalámbrico, sistema de navegación, sistema de comunicación multiplex
38 15A (RR WIP) Limpiaparabrisas de la ventana trasera
39 20A (STOP) Luces de freno, luz de freno elevada, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de bloqueo de cambios, luces de remolque, sistema de comunicación multiplex, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
40 7.5A (OBD) Sistema de diagnóstico a bordo
41 15A (SEAT HTR) Calefactores de asientos
42 15A (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de carga, sistema de arranque
43 20A (WASHER) Luz de advertencia de nivel bajo de líquido lavaparabrisas
44 20A (FR DEF) Sistema de aire acondicionado, desempañadores de espejos retrovisores exteriores
45 20A (P FR DOOR) Ventanas eléctricas, luces de cortesía de la puerta, sistema de comunicación multiplex
46 10A (TAIL) Luces traseras, luces de matrícula, luces del tablero de instrumentos, luces antiniebla delanteras, luces de posición laterales delanteras, luces de posición laterales traseras, luces de estacionamiento
47 7.5A (PANEL) Luces del tablero de instrumentos, luces de remolque
57 40A (AM1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque
58 30A (POWER) Asiento eléctrico

Compartimento del motor (con sistema de luces de circulación diurna)

Compartimento del motor (con sistema de luces de circulación diurna)
N°ADescripción
48 7.5A (DRL) Sistema de luces de circulación diurna
