Compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Embrague magnético | ||
| - | Bocina | ||
| - | EFI | ||
| - | A/F (3MZ) | ||
| - | Faro | ||
| - | Desempañador trasero | ||
| - | VENTILADOR NO. 2 (3MZ) | ||
| - | VENTILADOR NO. 1 (1MZ), INVERSOR (EE. UU.) | ||
| - | VENTILADOR NO. 3 (3MZ) | ||
| - | Arrancador | ||
| - | VENTILADOR NO. 1 (3MZ) | ||
| 1 | 25A | (A/F) Sensor de relación aire-combustible | |
| 2 | 7.5A | (CRT) Sistema de entretenimiento del asiento trasero, sistema de navegación | |
| 3 | 7.5A | (STARTER) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 4 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 5 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 6 | 15A | (RR HTR) Sistema de aire acondicionado trasero | |
| 7 | 15A | (H-LP RH LWR) Faro derecho (luz de cruce) | |
| 8 | 15A | (H-LP LH LWR) Faro izquierdo (luz de cruce) | |
| 9 | 7.5A | (ALT-S) Sistema de carga | |
| 10 | 20A | (POWER OUTLET2) Tomas de corriente | |
| 11 | 20A | (TOWING) Luces del remolque | |
| 12 | 10A | (HORN) Bocinas | |
| 13 | 15A | (SECURITY) Sistema antirrobo | |
| 14 | 10A | (H-LP RH UPR) Faro derecho (luz de carretera) | |
| 15 | 7.5A | (ECU-B) Sistema antirrobo, sistema de aire acondicionado, indicadores y medidores, sistema de comunicación múltiplex, techo solar electrónico, sistema de clasificación de ocupantes del pasajero delantero | |
| 16 | 20A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, bomba de combustible | |
| 17 | 25A | (DOOR LOCK) Sistema de cierre centralizado de puertas, sistema antirrobo | |
| 18 | 10A | (H-LP LH UPR) Faro izquierdo (luz de carretera) | |
| 19 | 25A | (RAD NO.1) Sistema de audio | |
| 20 | 10A | (DOME) Luces personales, luces interiores, luces de cortesía, luz del interruptor de encendido, sistema de control remoto inalámbrico, indicadores y medidores, sistema de navegación | |
| 21 | 15A | (HAZARD) Luces de emergencia, luz del tablero de instrumentos, luces del remolque | |
| 22 | 7.5A | (SPARE) Fusible de repuesto | |
| 23 | 15A | (SPARE) Fusible de repuesto | |
| 24 | 25A | (SPARE) Fusible de repuesto | |
| 49 | 30A | (AM2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque | |
| 50 | 50A | (ABS2) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo | |
| 51 | 30A | (ABS1) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo | |
| 52 | 50A | (HTR) Sistema de aire acondicionado | |
| 53 | 30A | (RDI) Ventiladores eléctricos de refrigeración | |
| 54 | 30A | (RR DEF) Desempañadores de la luneta trasera | |
| 55 | 30A | (CDS) Ventiladores eléctricos de refrigeración | |
| 56 | 40A | (MAIN) Fusibles "H-LP RH LWR", "H-LP LH LWR", "H-LP RH UPR" y "H-LP LH UPR" | |
| 59 | 140A | (ALT) Fusibles "POWER", "STOP", "FR DEF", "FR FOG", "OBD", "TAIL", "PANEL", "S/ROOF", "D FR DOOR", "P FR DOOR", "D RR DOOR", "P RR DOOR" y "PWR OUTLET1" | |
| 60 | 50A | (RDI) Sin circuito |

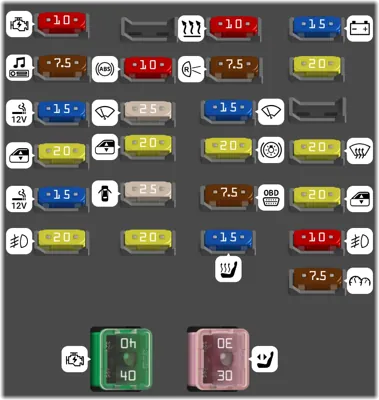

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 25 | 10A | (IGN) Indicadores y medidores, sistema de bolsas de aire SRS, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de clasificación de ocupantes del pasajero delantero | |
| 26 | 7.5A | (RAD NO.2) Sistema de audio, sistema de bloqueo de cambios, sistema de navegación, sistema de entretenimiento del asiento trasero, aire acondicionado, sistema de comunicación múltiplex | |
| 27 | 15A | (CIG) Encendedor de cigarrillos | |
| 28 | 20A | (P RR DOOR) Ventanillas eléctricas | |
| 29 | 15A | (PWR OUTLET1) Tomas de corriente | |
| 30 | 20A | (FR FOG) Luces antiniebla delanteras | |
| 31 | 10A | (ECU-IG) Techo corredizo eléctrico, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de bloqueo de cambios, sistema de carga, sistema de arranque | |
| 32 | 25A | (WIPER) Limpiaparabrisas y lavaparabrisas | |
| 33 | 20A | (D RR DOOR) Ventanillas eléctricas | |
| 34 | 25A | (D FR DOOR) Ventanillas eléctricas, luces de cortesía de las puertas, sistema de cierre centralizado de puertas | |
| 35 | 20A | (S/ROOF) Techo corredizo eléctrico | |
| 36 | 10A | (HEATER) Aire acondicionado, ventilador de enfriamiento eléctrico, desempañador de la luneta trasera, desempañador de los espejos retrovisores exteriores, indicadores y medidores | |
| 37 | 7.5A | (IG1) Luces de reversa, sistema de control de estabilidad del vehículo, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, calentadores de los espejos retrovisores exteriores, sistema de cierre centralizado de puertas, sistema de control remoto inalámbrico, sistema de navegación, sistema de comunicación múltiplex | |
| 38 | 15A | (RR WIP) Limpiaparabrisas trasero | |
| 39 | 20A | (STOP) Luces de freno, luz de freno de montaje alto, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de bloqueo de cambios, luces del remolque, sistema de comunicación múltiplex, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 40 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 41 | 15A | (SEAT HTR) Calentadores de asientos | |
| 42 | 15A | (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de carga, sistema de arranque | |
| 43 | 20A | (WASHER) Luz de advertencia de bajo nivel de líquido lavaparabrisas | |
| 44 | 20A | (FR DEF) Aire acondicionado, desempañadores de los espejos retrovisores exteriores | |
| 45 | 20A | (P FR DOOR) Ventanillas eléctricas, luces de cortesía de las puertas, sistema de comunicación múltiplex | |
| 46 | 10A | (TAIL) Luces traseras, luces de la placa de matrícula, luces del tablero de instrumentos, luces antiniebla delanteras, luces de posición laterales delanteras, luces de posición laterales traseras, luces de estacionamiento | |
| 47 | 7.5A | (PANEL) Luces del tablero de instrumentos, luces del remolque | |
| 57 | 40A | (AM1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque | |
| 58 | 30A | (POWER) Asiento eléctrico |
Compartimento del motor (con sistema de luces de conducción diurna)
| N° | A | Descripción | |
|---|---|---|---|
| 48 | 7.5A | (DRL) Sistema de luces de conducción diurna |
