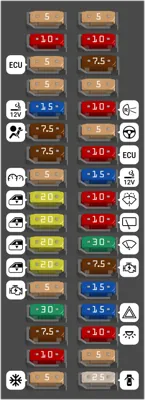

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | (PANEL) Luces del panel de instrumentos | |
| 2 | 10A | (TAIL) Luces traseras | |
| 3 | 5A | (ECU-ACC) Unidad de control del motor | |
| 4 | 5A | (SFT LOCK-ACC) ECU del sistema de bloqueo del cambio de caja automática | |
| 5 | 15A | (P/OUTLET NO. 1) Encendedor de cigarrillos / enchufes de corriente | |
| 6 | 7.5A | (A/BAG-IG) Airbag | |
| 7 | 7.5A | (IG2) Protege varios circuitos | |
| 8 | 5A | (METER) Cuadro de instrumentos | |
| 9 | 20A | (P/W R/L) Ventanas eléctricas | |
| 10 | 20A | (P/W F/L) Ventanas eléctricas | |
| 11 | 20A | (P/W F/R) Ventanas eléctricas | |
| 12 | 20A | (P/W R/R) Ventanas eléctricas | |
| 13 | 5A | (AM1) Sistema de arranque | |
| 14 | 30A | (S/ROOF) Techo solar | |
| 15 | 7.5A | (OBD) Diagnóstico a bordo | |
| 16 | 10A | DOOR BACK | |
| 17 | 5A | (A/C) Aire acondicionado | |
| 18 | 5A | DSS-IG | |
| 19 | 10A | (IG1 NO. 3) Protege varios circuitos | |
| 20 | 7.5A | (IG1 NO. 2) Protege varios circuitos | |
| 21 | 5A | (IG1 NO. 1) Protege varios circuitos | |
| 22 | 10A | (BKUP LP) Luces de reversa | |
| 23 | 5A | (EPS-IG) Dirección asistida eléctrica | |
| 24 | 10A | (ECU-IG) Unidad de control del motor | |
| 25 | 15A | (P/OUTLET NO.2) Encendedor de cigarrillos / enchufes de corriente | |
| 26 | 10A | (WASHER) Limpiaparabrisas | |
| 27 | 10A | (WIPER RR) Limpiaparabrisas trasero | |
| 28 | 30A | WIPER FR | |
| 29 | 7.5A | (AM2) Sistema de arranque | |
| 30 | 15A | (STRG LOCK) Bloqueo de dirección | |
| 31 | 15A | (HAZ) Luz de emergencia o balizas | |
| 32 | 10A | (DOME) Luz de domo y luz interior | |
| 33 | 5A | MPX-B NO. 3 | |
| 34 | 25A | (D/L) Sistema de cierre de puertas eléctrico |
Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | (P/OUTLET NO.4) Encendedor de cigarrillos / enchufes de corriente | |
| 2 | 15A | (MIR HTR) Calefactor de espejo | |
| 3 | 25A | SHADE | |
| 4 | 10A | (STOP) Luces de freno | |
| 5 | 7.5A | (FOG RR) Luces antiniebla traseras | |
| 6 | 20A | (INV) Toma de corriente (inversor DC/AC) | |
| 7 | 7.5A | (P/OUTLET NO.3) Encendedor de cigarrillos / enchufes de corriente | |
| 8 | 80A | (FAN NO.1 [2GR-FE, 1AR-FE]) Electroventilador de enfriamiento | |
| 8 | 100A | J/B-ALT [2GR-FKS] | |
| 10 | (PBD) Puerta trasera eléctrica | ||
| 11 | (A/C RR) Sistema de aire acondicionado trasero | ||
| 12 | (PTC HTR NO.3) Calefactor adicional AC | ||
| 13 | (PTC HTR NO.2) Calefactor adicional AC | ||
| 14 | (IG1 NO.4) Protege varios circuitos | ||
| 16 | (PTC HTR NO.1) Calefactor adicional AC | ||
| 17 | (FAN) Electroventilador de enfriamiento | ||
| 18 | (HTR) Sistema de aire acondicionado | ||
| 19 | (ALT [2GR-FE, 1AR-FE]) Sistema de carga | ||
| 19 | (ALT [2GR-FKS]) Sistema de carga | ||
| 20 | (ABS NO.2) Sistema de frenos antibloqueo | ||
| 21 | (ST [2GR-FE, 1AR-FE]) Sistema de arranque | ||
| 21 | ST NO.2 [2GR-FKS] [w/ Stop & Start System} | ||
| 22 | (BBC) Sistema de parada y arranque | ||
| 23 | (J/B-B) Bus de caja de conexiones | ||
| 25 | (ABS NO.1) Sistema de frenos antibloqueo | ||
| 26 | (EPS) Dirección asistida eléctrica | ||
| 28 | 5A | MPX-B NO.1 | |
| 29 | 15A | (RADIO) Radio y sistema de audio | |
| 30 | 7.5A | IDLE UP | |
| 31 | 10A | (FUEL PMP [2GR-FE]) Bomba de combustible | |
| 31 | 10A | (A/F HTR NO.2 [1AR-FE]) Sensor de relación aire-combustible | |
| 31 | 10A | (EFI NO.4 [2GR-FKS]) Sistema de inyección de combustible multipuerto | |
| 32 | 10A | (EFI NO.3) Sistema de inyección de combustible multipuerto | |
| 33 | 10A | (EFI NO.1) Sistema de inyección de combustible multipuerto | |
| 34 | 7.5A | (WIPER-S) Limpiaparabrisas | |
| 35 | 10A | (A/C W/PMP) Aire acondicionado | |
| 36 | 20A | (AMP NO.2 [2GR-FE, 1AR-FE, 2GR-FKS] [w/o Stop & Start System]) Sistema de audio | |
| 36 | 30A | (BBC NO.2 [2GR-FKS] [w/ Stop & Start System]) Sistema de parada y arranque | |
| 37 | 20A | (AMP NO.1 [2GR-FE, 1AR-FE, 2GR-FKS] [w/o Stop & Start System]) Sistema de audio | |
| 37 | 30A | (BBC NO.3 [2GR-FKS] [w/ Stop & Start System]) Sistema de parada y arranque | |
| 38 | 5A | (MAYDAY) Módulo de comunicación de datos para emergencias | |
| 39 | 5A | MPX-B NO.2 | |
| 40 | 5A | (ODS) Sistema de detección de ocupantes (airbag) | |
| 41 | 20A | (FUEL PMP) Bomba de combustible | |
| 42 | 20A | (EDU) Sistema de control de emisiones | |
| 43 | 10A | (ETCS) Sistema de control electrónico del acelerador | |
| 44 | 7.5A | (ALT-S) Sistema de carga | |
| 45 | 30A | (TOWING) Luces del remolque | |
| 46 | 7.5A | (S-HORN) Bocina / sistema antirobo | |
| 47 | 10A | (HORN) Bocina | |
| 48 | SHORT | ||
| 49 | 30A | (ST [2GR-FKS] [w/o Stop & Start System]) Sistema de arranque | |
| 49 | 40A | (ST [2GR-FKS] [w/ Stop & Start System]) Sistema de arranque | |
| 50 | 10A | (H-LP LO LH) Faro izquierdo de luz baja | |
| 51 | 10A | (H-LP LO RH) Faro derecho de luz baja | |
| 52 | 25A | (IG2-MAIN) Protege varios circuitos | |
| 53 | 10A | (IG2-EFI) Sistema de inyección de combustible multipuerto | |
| 54 | 15A | INJ (Before Nov. 2016 Production) | |
| 54 | 10A | INJ (From Nov. 2016 Production) | |
| 55 | 20A | (A/F HTR) Sensor de relación aire-combustible | |
| 56 | 30A | (EFI-MAIN) Sistema de inyección de combustible multipuerto | |
| 57 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto |
Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | (P/OUTLET NO.4) Encendedor de cigarrillos / enchufes de corriente | |
| 2 | 15A | (MIR HTR) Calefactor de espejo | |
| 3 | 25A | SHADE | |
| 4 | 10A | (STOP) Luces de freno | |
| 5 | 7.5A | (FOG RR) Luces antiniebla traseras | |
| 6 | 20A | (INV) Toma de corriente (inversor DC/AC) | |
| 7 | 7.5A | (P/OUTLET NO.3) Encendedor de cigarrillos / enchufes de corriente | |
| 8 | 80A | (FAN NO.1 [2GR-FE, 1AR-FE]) Electroventilador de enfriamiento | |
| 8 | 100A | J/B-ALT [2GR-FKS] | |
| 10 | (PBD) Puerta trasera eléctrica | ||
| 11 | (A/C RR) Sistema de aire acondicionado trasero | ||
| 12 | (PTC HTR NO.3) Calefactor adicional AC | ||
| 13 | (PTC HTR NO.2) Calefactor adicional AC | ||
| 14 | (IG1 NO.4) Protege varios circuitos | ||
| 16 | (PTC HTR NO.1) Calefactor adicional AC | ||
| 17 | (FAN) Electroventilador de enfriamiento | ||
| 18 | (HTR) Sistema de aire acondicionado | ||
| 19 | (ALT [2GR-FE, 1AR-FE]) Sistema de carga | ||
| 19 | (ALT [2GR-FKS]) Sistema de carga | ||
| 20 | (ABS NO.2) Sistema de frenos antibloqueo | ||
| 21 | (ST [2GR-FE, 1AR-FE]) Sistema de arranque | ||
| 21 | ST NO.2 [2GR-FKS] [w/ Stop & Start System} | ||
| 22 | (BBC) Sistema de parada y arranque | ||
| 23 | (J/B-B) Bus de caja de conexiones | ||
| 25 | (ABS NO.1) Sistema de frenos antibloqueo | ||
| 26 | (EPS) Dirección asistida eléctrica | ||
| 28 | 5A | MPX-B NO.1 | |
| 29 | 15A | (RADIO) Radio y sistema de audio | |
| 30 | 7.5A | IDLE UP | |
| 31 | 10A | (FUEL PMP [2GR-FE]) Bomba de combustible | |
| 31 | 10A | (A/F HTR NO.2 [1AR-FE]) Sensor de relación aire-combustible | |
| 31 | 10A | (EFI NO.4 [2GR-FKS]) Sistema de inyección de combustible multipuerto | |
| 32 | 10A | (EFI NO.3) Sistema de inyección de combustible multipuerto | |
| 33 | 10A | (EFI NO.1) Sistema de inyección de combustible multipuerto | |
| 34 | 7.5A | (WIPER-S) Limpiaparabrisas | |
| 35 | 10A | (A/C W/PMP) Aire acondicionado | |
| 36 | 20A | (AMP NO.2 [2GR-FE, 1AR-FE, 2GR-FKS] [w/o Stop & Start System]) Sistema de audio | |
| 36 | 30A | (BBC NO.2 [2GR-FKS] [w/ Stop & Start System]) Sistema de parada y arranque | |
| 37 | 20A | (AMP NO.1 [2GR-FE, 1AR-FE, 2GR-FKS] [w/o Stop & Start System]) Sistema de audio | |
| 37 | 30A | (BBC NO.3 [2GR-FKS] [w/ Stop & Start System]) Sistema de parada y arranque | |
| 38 | 5A | (MAYDAY) Módulo de comunicación de datos para emergencias | |
| 39 | 5A | MPX-B NO.2 | |
| 40 | 5A | (ODS) Sistema de detección de ocupantes (airbag) | |
| 41 | 20A | (FUEL PMP) Bomba de combustible | |
| 42 | 20A | (EDU) Sistema de control de emisiones | |
| 43 | 10A | (ETCS) Sistema de control electrónico del acelerador | |
| 44 | 7.5A | (ALT-S) Sistema de carga | |
| 45 | 30A | (TOWING) Luces del remolque | |
| 46 | 7.5A | (S-HORN) Bocina / sistema antirobo | |
| 47 | 10A | (HORN) Bocina | |
| 48 | SHORT | ||
| 49 | 30A | (ST [2GR-FKS] [w/o Stop & Start System]) Sistema de arranque | |
| 49 | 40A | (ST [2GR-FKS] [w/ Stop & Start System]) Sistema de arranque | |
| 50 | 10A | (H-LP LO LH) Faro izquierdo de luz baja | |
| 51 | 10A | (H-LP LO RH) Faro derecho de luz baja | |
| 52 | 25A | (IG2-MAIN) Protege varios circuitos | |
| 53 | 10A | (IG2-EFI) Sistema de inyección de combustible multipuerto | |
| 54 | 15A | INJ (Before Nov. 2016 Production) | |
| 54 | 10A | INJ (From Nov. 2016 Production) | |
| 55 | 20A | (A/F HTR) Sensor de relación aire-combustible | |
| 56 | 30A | (EFI-MAIN) Sistema de inyección de combustible multipuerto | |
| 57 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto |
Relés adicionales en el panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (FAN NO.1) Electroventilador de enfriamiento | ||
| - | C/OPN [1AR-FE], A/C W/PMP [2GR-FKS, w/ Stop & Start System] | ||
| - | (ST NO.2) Sistema de arranque | ||
| - | (ST) Sistema de arranque | ||
| - | (S-HORN) Bocina / sistema antirobo | ||
| - | (HORN) Bocina | ||
| - | (BACK UP LP) Luces de reversa | ||
| - | (P/OUTLET NO.4) Encendedor de cigarrillos / enchufes de corriente | ||
| - | STOP LP (Before Nov. 2016 Production), P/OUTLET NO.3 (Fron Nov. 2016 Production) | ||
| - | D INJ | ||
| - | (FUEL PUMP) Bomba de combustible |
Panel de fusibles del motor No.2
| N° | A | Descripción | |
|---|---|---|---|
| - | (IG1 NO.4) Protege varios circuitos | ||
| - | (PTC HTR NO.3) Calefactor adicional AC | ||
| - | (PTC HTR NO.2) Calefactor adicional AC | ||
| - | (PTC HTR NO.1) Calefactor adicional AC | ||
| 1 | 10A | (STRG HTR) Sistema de volante calefactado | |
| 2 | 15A | (S/HTR RR) Calefactor de asientos traseros | |
| 3 | 15A | (S/HTR F/L) Calefactor de asientos delanteros | |
| 4 | 15A | (S/HTR F/R) Asientos calefaccionados |
