Caja de fusibles del compartimento del motor [Gasolina]
![Caja de fusibles del compartimento del motor [Gasolina]](/static/fusebox/toyota/hilux/toyota_hilux_2019_0.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Atenuador | ||
| - | Faro (H-LP) | ||
| - | Sensor de relación aire-combustible (A/F HTR) | ||
| - | Bomba de combustible / Calentador de la bomba de aire (FUEL PMP/AIR PMP HTR) | ||
| - | Luces de freno/Ventilador de enfriamiento eléctrico (STOP/CDS FAN) | ||
| - | Arrancador (ST NO.1) | ||
| - | Bocina | ||
| - | Inyector de combustible (INJ) | ||
| 1 | (ABS NO.1) ABS, TRC, VSC, Control de asistencia en descensos, Control de asistencia de arranque en pendientes | ||
| 2 | (ABS NO.2) ABS, TRC, VSC, Control de asistencia en descensos, Control de asistencia de arranque en pendientes | ||
| 3 | (R/BI/P-ALT) Relé "IG1 NO.2": Fusibles "4WD-IG", "S/HTR", "S/HTR/S/VENT", "IG1 NO.5" | ||
| 4 | 20A | (INV) Toma de corriente (Inversor de voltaje) | |
| 5 | 10A | (ECU-ALT NO.1) Doble bloqueo | |
| 7 | 10A | (STOP) Luz de freno, ABS, TRC, VSC, Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, Carga, Control de asistencia en descensos, Sistema de entrada y arranque, Control de asistencia de arranque en pendientes, Sistema inmovilizador, Bloqueo de cambios, Arranque, Bloqueo de dirección, Control de bloqueo de puertas inalámbrico | |
| 8 | 10A | (STRG HTR) Volante calefaccionado | |
| 9 | 10A | (4WD-ALT) 4WD | |
| 10 | 50A | (R/B FLOOR-ALT) Relé "DEF", Fusibles "DEF", "FOG RR", "DEICER", "DEF-S" | |
| 11 | 140A | (ALT) Relé "P/W", Relé "ACC", Fusibles "R/B FLOOR-ALT", "R/B I/P-ALT", "4WD-ALT", "INV", "ABS NO.1", "ABS NO.2", "STOP", "P/SEAT", "P/SEAT (D)", "H-LP CLN", "STRGHTR", "ECU-ALT NO.1", "PTC HTR NO.1", "PTCHTRNO.2", "CDS FAN/PTC HTR NO.3", "HTR", "DOOR R/L", "DOOR NO.1", "DOOR R/R", "DOOR NO.2", "FOG FR/DRL", "TAIL", "OBD", "ECU-ALT NO.2", "AM1", "P/OUTLET NO.1", "SFT LOCK-ACC" | |
| 12 | 10A | (H-LP RHLO) Faro derecho (Luz de cruce) | |
| 13 | 10A | (H-LP LHLO) Faro izquierdo (Luz de cruce), Control de nivelación de faros, Limpiador de faros | |
| 14 | 10A | (H-LP RH-HI) Faro derecho (Luz de carretera) | |
| 15 | 10A | (H-LP LH-HI) Faro izquierdo (Luz de carretera) | |
| 16 | (P/SEAT(D)) Asiento eléctrico | ||
| 17 | (PTCHTR NO.2) Calentador PTC | ||
| 21 | (PTC HTR NO.1) Calentador PTC | ||
| 22 | 30A | (H-LP CLN) Limpiador de faros | |
| 24 | 7.5A | (S-HORN) Disuasor de robos | |
| 25 | 7.5A | (MAYDAY) Sistema telemático | |
| 26 | 10A | (HORN) Bocina, Sistema de entrada y arranque, Sistema inmovilizador, Arranque, Bloqueo de dirección, Disuasor de robos, Control de bloqueo de puertas inalámbrico | |
| 27 | 7.5A | (EFI-B) Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial | |
| 28 | 7.5A | (ALT-S/ICS) Carga | |
| 29 | 7.5A | (SMART) Sistema de entrada y arranque, Sistema inmovilizador, Arranque, Bloqueo de dirección, Control de bloqueo de puertas inalámbrico | |
| 30 | 10A | (ECU-B NO.3) Aire acondicionado (Automático), Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, Sistema de entrada y arranque, Sistema inmovilizador, Calentador de espejos, Sistema de comunicación multiplex, Arranque, Bloqueo de dirección, Disuasor de robos, Control de bloqueo de puertas inalámbrico | |
| 31 | 20A | (A/F HTR) Sensor de relación aire-combustible | |
| 32 | 10A | (STRG LOCK/ AM2 NO.1) Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, Sistema de entrada y arranque, Sistema inmovilizador, Arranque, Bloqueo de dirección, Control de bloqueo de puertas inalámbrico | |
| 33 | 15A | (INJ) Tablero de instrumentos, Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, Encendido | |
| 34 | 10A | (ECU-B NO.2) Sistema de entrada y arranque, Sistema inmovilizador, Arranque, Bloqueo de dirección, Control de bloqueo de puertas inalámbrico | |
| 35 | 25A | (ECU-B NO.4) Control automático de luces, Control de bloqueo de puertas, Sistema de entrada y arranque, Luz antiniebla delantera, Faro, Iluminación, Sistema inmovilizador, Luces interiores, Ventanilla eléctrica, Luz antiniebla trasera, Arranque, Bloqueo de dirección, Luz trasera, Disuasor de robos, Control de bloqueo de puertas inalámbrico | |
| 37 | 30A | (D/C CUT) Fusibles "ECU-B NO.1", "RADIO", "DOME" | |
| 41 | 80A | (GLOW) Sistema de precalentamiento | |
| 42 | 60A | (J/B-B) Relé "EFI-MAIN NO.1", Relé "EFI-MAIN NO.2", Fusibles "EFI-MAIN NO.1", "EFI-MAIN NO.2", "TURN&HAZ", "ETCS", "EFI NO.1", "AM2 NO.2" | |
| 43 | 10A | (DOME) Sistema inmovilizador, Sistema de entrada y arranque, Luces interiores, Arranque, Bloqueo de dirección, Disuasor de robos, Control de bloqueo de puertas inalámbrico | |
| 44 | 20A | (RADIO) Sistema de audio, Sistema de navegación, Sistema de monitor de vista trasera | |
| 45 | 10A | (ECU-B NO.1) 4WD, Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, ABS, Aire acondicionado (Automático), Sistema de audio, Carga, Reloj, Tablero de instrumentos, Control de bloqueo de puertas, Doble bloqueo, Control de asistencia en descensos, Sistema de entrada y arranque, Faro, Control de nivelación de faros (Automático), Limpiador de faros, Control de asistencia de arranque en pendientes, Iluminación, Sistema inmovilizador, Luces interiores, Recordatorio de llave, Alerta de salida de carril, Recordatorio de luces, Sistema de navegación, Sistema de pre-colisión, Sistema de monitor de vista trasera, Advertencia de cinturón de seguridad, SRS, Arranque, Bloqueo de dirección, Sistema Stop & Start, Luz trasera, Sistema telemático, Disuasor de robos, Sistema de advertencia de presión de neumáticos, TRC, Luz de señal de giro y advertencia de peligro, VSC, Control de bloqueo de puertas inalámbrico | |
| 46 | (BBC NO.3) Sistema Stop & Start | ||
| 48 | (BBC NO.1) Sistema Stop & Start | ||
| 49 | (ST NO.1) Sistema de entrada y arranque, Sistema inmovilizador, Arranque, Bloqueo de dirección, Control de bloqueo de puertas inalámbrico | ||
| 52 | 50A | (AIR PMP) Bomba de aire | |
| 52 | 50A | (DCU-MAIN) Relé "DCU-MAIN", Fusibles "DCU NO.1", "DCU NO.2", "DCU-B", "NOX PM" | |
| 53 | 40A | (H-LP MAIN) Relé "H-LP", Relé "DIMMER", Fusibles "H-LP LH-LO", "H-LP RH-LO", "H-LP LH-HI", "H-LP RH-HI" | |
| 54 | 7.5A | (ODS) ECU de detección de ocupantes |
Caja de fusibles en el motor [Diésel]
![Caja de fusibles en el motor [Diésel]](/static/fusebox/toyota/hilux/toyota_hilux_2019_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | (Dimmer) Luces del panel de instrumentos | ||
| - | Headlight (H-LP) | ||
| - | Starter (ST NO.1) | ||
| - | Glow System (GLOW) | ||
| - | Stop Lights/Electric cooling fan (STOP/CDS FAN) | ||
| - | [2GD-FTV with Stop & Start System]: Starter (ST NO.2) | ||
| - | (Horn) Bocina | ||
| - | Injector Driver (EDU) | ||
| 1 | (ABS NO.1) ABS, TRC, VSC, Downhill Assist Control, Hill-Start Assist Control | ||
| 2 | (ABS NO.2) ABS, TRC, VSC, Downhill Assist Control, Hill-Start Assist Control | ||
| 3 | (R/BI/P-ALT) "IG1 NO.2' Relay: "4WD-IG", "S/HTR", "S/HTR/S/VENT", "IG1 NO.5" Fuses | ||
| 4 | 20A | (INV) Power Outlet (Voltage Inverter) | |
| 5 | 10A | (ECU-ALT NO.1) Double Locking | |
| 6 | 15A | ((P/Outlet NO.2)) Encendedor de cigarrillos / enchufes de corriente | |
| 7 | 10A | (STOP) Stop Light, ABS, TRC, VSC, Multiport Fuel Injection System/Sequential Multiport Fuel Injection System, Charging, Downhill Assist Control, Entry & Start System, Hill-Start Assist Control, Immobiliser System, Shift Lock, Starting, Steering Lock, Wireless Door Lock Control | |
| 8 | 10A | (STRG HTR) Heated Steering Wheel | |
| 9 | 10A | (4WD-ALT) 4WD | |
| 10 | 50A | (R/B FLOOR-ALT) "DEF" Relay, "DEF", "FOG RR", "DEICER", "DEF-S" Fuses | |
| 11 | 140A | (ALT) "P/W" Relay, "ACC" Relay, "R/B FLOOR-ALT', "R/B I/P-ALT", "4WD-ALT", "INV", "ABS NO.1", "ABS NO.2", "STOP", "P/SEAT", "P/SEAT (D)", "H-LP CLN", "STRGHTR", "ECU-ALT NO.1", "PTC HTR NO.1", "PTCHTRNO.2", "CDS FAN/PTC HTR NO.3", "HTR", "DOOR R/L", "DOOR NO.1", "DOOR R/R", "DOOR NO.2", "FOG FR/DRL", "TAIL", "OBD", "ECU-ALT NO.2", "AM1", "P/OUTLET NO.1", "SFT LOCK-ACC" Fuses | |
| 12 | 10A | (H-LP RHLO) Right-Hand Headlight (Low Beam) | |
| 13 | 10A | (H-LP LHLO) Left-Hand Headlight (Low Beam), Headlight Beam Level Control, Headlight Cleaner | |
| 14 | 10A | (H-LP RH-HI) Right-Hand Headlight (High Beam) | |
| 15 | 10A | (H-LP LH-HI) Left-Hand Headlight (High Beam) | |
| 16 | (P/SEAT(D)) Power Seat | ||
| 17 | (PTCHTR NO.2) PTC Heater | ||
| 18 | (CLR RR) CLR RR | ||
| 21 | (PTC HTR NO.1) PTC Heater | ||
| 22 | 30A | (H-LP CLN) Headlight Cleaner | |
| 23 | 30A | (CDS FAN/ PTC HTR NO.3) Ar condicionado, Aquecedor PTC, Ventilador de arrefecimento eléctrico | |
| 24 | 7.5A | (S-HORN) Theft Deterrent | |
| 25 | 7.5A | (MAYDAY) Telematics System | |
| 26 | 10A | (HORN) Horn, Entry & Start System, Immobiliser System, Starting, Steering Lock, Theft Deterrent, Wireless Door Lock Control | |
| 27 | 7.5A | (EFI-B) Multiport Fuel Injection System/Sequential Multiport Fuel Injection System | |
| 28 | 7.5A | (ALT-S/ICS) Charging | |
| 29 | 7.5A | (SMART) Entry & Start System, Immobiliser System, Starting, Steering Lock, Wireless Door Lock Control | |
| 30 | 10A | (ECU-B NO.3) Air Conditioner (Automatic), Multiport Fuel Injection System/Sequential Multiport Fuel Injection System, Entry & Start System, Immobiliser System, Mirror Heater, Multiplex Communication System, Starting, Steering Lock, Theft Deterrent, Wireless Door Lock Control | |
| 31 | 25A | (EDU) Multiport Fuel Injection System/Sequential Multiport Fuel Injection System | |
| 32 | 10A | (STRG LOCK/ AM2 NO.1) Multiport Fuel Injection System/Sequential Multiport Fuel Injection System, Entry & Start System, Immobiliser System, Starting, Steering Lock, Wireless Door Lock Control | |
| 33 | 30A | (ST NO.2) [2GD-FTV with Stop & Start System]: Entry 8t Start System, Immobiliser System, Starting, Steering Lock, Wireless Door Lock Control | |
| 34 | 10A | (ECU-B NO.2) Entry & Start System, Immobiliser System, Starting, Steering Lock, Wireless Door Lock Control | |
| 35 | 25A | (ECU-B NO.4) Automatic Light Control, Door Lock Control, Entry & Start System, Front Fog Light, Headlight, Illumination, Immobiliser System Interior Light, Power Window, Rear Fog Light, Starting, Steering Lock, Taillight, Theft Deterrent, Wireless Door Lock Control | |
| 37 | 30A | (D/C CUT) "ECU-B NO.1", "RADIO", "DOME" Fuses | |
| 41 | 80A | (GLOW) Glow System | |
| 42 | 60A | (J/B-B) "EFI-MAIN NO.1" Relay, "EFI-MAIN NO.2" Relay, "EFI-MAIN NO.1", "EFI-MAIN NO.2", "TURN&HAZ", "ETCS", "EFI NO.1", "AM2 NO.2" Fuses | |
| 43 | 10A | (DOME) Immobiliser System, Entry & Start System, Interior Light, Starting, Steering Lock, Theft Deterrent, Wireless Door Lock Control | |
| 44 | 20A | (RADIO) Audio System, Navigation System, Rear View Monitor System | |
| 45 | 10A | (ECU-B NO.1) 4WD, Multiport Fuel Injection System/Sequential Multiport Fuel Injection System, ABS, Air Conditioner (Automatic), Audio System, Charging, Clock, Combination Meter, Door Lock Control, Double Locking, Downhill Assist Control, Entry & Start System, Headlight, Headlight Beam Level Control (Automatic), Headlight Cleaner, Hill-Start Assist Control, Illumination, Immobiliser System, Interior Light, Key Reminder, Lane Departure Alert, Light Reminder, Navigation System, Pre-Collision System, Rear View Monitor System, Seat Belt Warning, SRS, Starting, Steering Lock, Stop & Start System, Taillight, Telematics System, Theft Deterrent, Tire Pressure Warning System, TRC, Turn Signal and Hazard Warning Light, VSC, Wireless Door Lock Control | |
| 46 | (BBC NO.3) Stop & Start System | ||
| 48 | (BBC NO.1) Stop & Start System | ||
| 49 | (ST NO.1) Entry & Start System, Immobiliser System, Starting, Steering Lock, Wireless Door Lock Control | ||
| 50 | (BBC NO.2 / AMP) BBC NO.2 / AMP | ||
| 52 | 50A | (AIR PMP) Air Pump | |
| 52 | 50A | (DCU-MAIN) "DCU-MAIN" Relay, "DCU NO.1", "DCU NO.2", "DCU-B", "NOX PM" Fuses | |
| 53 | 40A | (H-LP MAIN) "H-LP" Relay, "DIMMER" Relay, "H-LP LH-LO", "H-LP RH-LO", "H-LP LH-HI", "H-LP RH-HI" Fuses | |
| 54 | 7.5A | (ODS) Occupant Detection ECU |

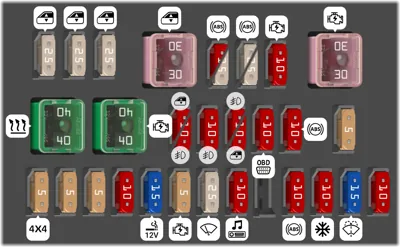

Panel de fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | (METER) tablero de instrumentos, 4WD, ABS, aire acondicionado (automático), sistema de audio, carga, control de bloqueo de puertas, control de asistencia en descensos, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de entrada y arranque, faro, control de nivelación de faros (automático), lavafaros, control de asistencia de arranque en pendientes, iluminación, sistema inmovilizador, luces interiores, recordatorio de llave, alerta de cambio de carril, recordatorio de luces, sistema de navegación, sistema pre-colisión, sistema de monitor de vista trasera, advertencia de cinturón de seguridad, SRS, arranque, bloqueo de dirección, sistema Stop & Start, luz trasera, sistema telemático, antirrobo, sistema de advertencia de presión de neumáticos, TRC, luces de giro y de advertencia de peligro, VSC, control inalámbrico de bloqueo de puertas | |
| 2 | 5A | (A/BAG) Sistema de airbag SRS | |
| 3 | 5A | (IG2 NO.3) Carga, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema inmovilizador, sistema de comunicación multiplex, sistema telemático | |
| 4 | 10A | (SFT LOCKACC) Bloqueo de cambios | |
| 5 | 15A | (P/OUTLET NO.1) Toma de corriente | |
| 6 | 5A | (IG2 NO.2) Sistema de entrada y arranque, sistema inmovilizador, arranque, bloqueo de dirección, control inalámbrico de bloqueo de puertas | |
| 7 | 25A | (WIPER) Limpiaparabrisas y lavaparabrisas delantero | |
| 8 | 10A | (IG1 NO.1) Sistema de audio, luces de reversa, carga, tablero de instrumentos, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, alerta de cambio de carril, sistema de navegación, sistema de monitor de vista trasera | |
| 10 | 10A | (IG1 NO.3) ABS, control de asistencia en descensos, control de asistencia de arranque en pendientes, sistema Stop & Start, TRC, VSC | |
| 11 | 10A | (IG1 NO.4) aire acondicionado, sistema de audio, control automático de luces, carga, tablero de instrumentos, control de bloqueo de puertas, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de entrada y arranque, luz antiniebla delantera, faro, control de nivelación de faros (automático), lavafaros, iluminación, sistema inmovilizador, luces interiores, calefaccionado de espejos, sistema de comunicación multiplex, sistema de navegación, toma de corriente, ventanilla eléctrica, luz antiniebla trasera, sistema de monitor de vista trasera, desempañador de luneta trasera, advertencia de cinturón de seguridad, SRS, arranque, bloqueo de dirección, sistema Stop & Start, luz trasera, antirrobo, sistema de advertencia de presión de neumáticos, control inalámbrico de bloqueo de puertas | |
| 12 | 15A | (WASHER) Limpiaparabrisas y lavaparabrisas delantero | |
| 13 | 10A | (IG1 NO.2) Carga, bloqueo de cambios | |
| 14 | 40A | (HTR) aire acondicionado, carga | |
| 15 | 40A | (AM1) Sistema de entrada y arranque, sistema inmovilizador, arranque, bloqueo de dirección, control inalámbrico de bloqueo de puertas | |
| 16 | 10A | (TAIL) [1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E]: Luz trasera, iluminación, control automático de luces, carga, sistema de entrada y arranque, luz antiniebla delantera, sistema inmovilizador, recordatorio de llave, recordatorio de luces, luz antiniebla trasera, arranque, bloqueo de dirección, control inalámbrico de bloqueo de puertas | |
| 16 | 10A | (ECU-ALT NO.2) [1GD-FTV, 2GD-FTV]: Control de bloqueo de puertas, ventanilla eléctrica, antirrobo | |
| 17 | 10A | (FOG FR/DRL) Luz antiniebla delantera, faro, iluminación, luz trasera | |
| 18 | 10A | (ECU-ALT NO.2) [1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E]: Control de bloqueo de puertas, ventanilla eléctrica, antirrobo | |
| 18 | 10A | (TAIL) [1GD-FTV,2GD-FTV]: Luz trasera, iluminación, control automático de luces, carga, sistema de entrada y arranque, luz antiniebla delantera, sistema inmovilizador, recordatorio de llave, recordatorio de luces, luz antiniebla trasera, arranque, bloqueo de dirección, control inalámbrico de bloqueo de puertas | |
| 19 | 10A | (OBD) Sistema de diagnóstico a bordo | |
| 20 | 10A | (EFI NO.1) ABS, aire acondicionado, control de asistencia en descensos, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, control de asistencia de arranque en pendientes, sistema Stop & Start, TRC, VSC | |
| 21 | 5A | (IG2 NO.1) Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial | |
| 22 | 25A | (DOOR NO.2) Ventanilla eléctrica | |
| 23 | 25A | (DOOR R/L) Ventanilla eléctrica | |
| 24 | 25A | (DOOR R/R) Ventanilla eléctrica | |
| 25 | 30A | (DOOR NO.1) Ventanilla eléctrica | |
| 26 | 10A | (ETCS) [1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E]: Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial | |
| 26 | 25A | (EFI-MAIN NO.1) [1GD-FTV, 2GD-FTV]: ABS, aire acondicionado, control de asistencia en descensos, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, control de asistencia de arranque en pendientes, TRC, VSC | |
| 27 | 25A | (EFI-MAIN NO.1) [1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E]: ABS, aire acondicionado, control de asistencia en descensos, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, control de asistencia de arranque en pendientes, TRC, VSC | |
| 27 | 25A | (EFI-MAIN NO.2) [1GD-FTV, 2GD-FTV]: Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial | |
| 28 | 10A | (TURN&HAZ) Luces de giro y de advertencia de peligro, tablero de instrumentos, control de bloqueo de puertas, sistema de entrada y arranque, sistema inmovilizador, arranque, bloqueo de dirección, antirrobo, control inalámbrico de bloqueo de puertas | |
| 29 | 30A | (AM2 NO.2) Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, sistema de entrada y arranque, sistema inmovilizador, arranque, bloqueo de dirección, control inalámbrico de bloqueo de puertas |
Caja de relés del compartimento de pasajeros №1
| N° | A | Descripción | |
|---|---|---|---|
| - | (DCU-MAIN) Bomba de urea | ||
| - | (NOX PM) Sensor de óxidos de nitrógeno | ||
| - | (DEICER) Descongelador del limpiaparabrisas | ||
| - | (FOG RR) Luz antiniebla trasera | ||
| - | (INV) Inversor | ||
| - | (DEF) Desempañador de la luneta trasera, calentador de espejos | ||
| 1 | 25A | (DCU NO.1) ECU de control de la bomba de urea | |
| 2 | 20A | (DCU NO.2) ECU de control de la bomba de urea | |
| 3 | 20A | (NOX PM) Sensor de óxidos de nitrógeno | |
| 4 | 7.5A | (DCU-B) ECU de control de la bomba de urea | |
| 5 | 10A | (DEF-S) Calentador de espejos, sistema de inyección de combustible multipuerto/secuencial, sistema de inyección de combustible multipuerto | |
| 6 | 10A | (FOG RR) Luz antiniebla trasera | |
| 7 | 15A | (DEICER) Descongelador del limpiaparabrisas | |
| 8 | 25A | (DEF) Desempañador de la luneta trasera, calentador de espejos, sistema de inyección de combustible multipuerto/secuencial, sistema de inyección de combustible multipuerto |
