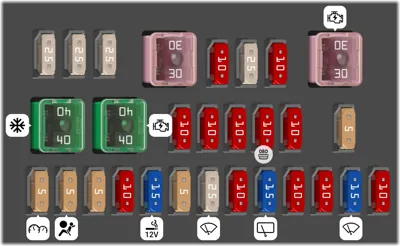

(DIMMER RELAY) Luces del panel de instrumentos |
| - |
|
|
(H-LP RELAY) Faros |
| - |
|
|
(GLOW RELAY) Calefactor de bujías incandescentes |
| - |
|
|
FUEL PMP/ AIR PMP HTR RELAY |
| - |
|
|
(A/F HTR RELAY) Sensor de relación aire-combustible |
| - |
|
|
(STOP / CDS FAN) Luces de freno; Ventilador del condensador de AC |
| - |
|
|
(ST NO.1 RELAY) Sistema de arranque |
| - |
|
|
(HORN RELAY) Bocina |
| - |
|
|
(INJ RELAY) Inyectores de combustible |
| 1 |
|
|
(ABS NO.1) Sistema de frenos antibloqueo |
| 2 |
|
|
(ABS NO.2) Sistema de frenos antibloqueo |
| 3 |
|
|
R/B L/P-ALT |
| 4 |
|
20A |
(INV) Toma de corriente (inversor DC/AC) |
| 5 |
|
10A |
ECU-ALR NO.1 |
| 6 |
|
15A |
(P/OULET NO.2) Enchufes de corriente auxiliares |
| 7 |
|
10A |
(STOP) Luces de freno |
| 8 |
|
10A |
(STRG HTR) Sistema de volante calefactado |
| 9 |
|
10A |
4WD-ALT |
| 10 |
|
50A |
R/B FLOOR-ALT |
| 11 |
|
140A |
(ALT) Sistema de carga |
| 12 |
|
10A |
(H-LP RH-LO) Faro derecho de luz baja |
| 13 |
|
10A |
(H-LP LH-LO) Faro izquierdo de luz baja |
| 14 |
|
10A |
(H-LP RH-HI) Faro derecho de luz alta |
| 15 |
|
10A |
(H-LP LH-HI) Faro izquierdo de luz alta |
| 16 |
|
|
(P/SEAT(O)) Asiento de ajuste eléctrico |
| 17 |
|
|
(PTC HTR NO.2) Calefactor adicional AC |
| 18 |
|
|
CLR RR |
| 19 |
|
|
(P/SEAT(P)) Asiento de ajuste eléctrico |
| 20 |
|
|
PBS |
| 21 |
|
|
(PTC HTR NO.1) Calefactor adicional AC |
| 22 |
|
30A |
(H-LP CLN) Lavafaros |
| 23 |
|
30A |
COS FAN/ PTC HTR NO.3 |
| 24 |
|
7.5A |
(S-HORN) Bocina / sistema antirobo |
| 25 |
|
7.5A |
(MAYDAY) Módulo de comunicación de datos para emergencias |
| 26 |
|
10A |
(HORN) Bocina |
| 27 |
|
7.5A |
(EFI-B) Sistema de inyección de combustible multipuerto |
| 28 |
|
7.5A |
ALT-S/ICS/AIR PMP HTR |
| 29 |
|
7.5A |
(SMART) Sistema de llave inteligente |
| 30 |
|
10A |
(ECU-B NO.3) Unidad de control del motor |
| 31 |
|
25A |
(EDU) Sistema de control de emisiones |
| 31 |
|
20A |
(A/F HTR) Sensor de relación aire-combustible |
| 32 |
|
10A |
(STRG LOCK / AM2 NO.1) Bloqueo de dirección; Sistema de arranque |
| 33 |
|
30A |
(ST NO.2) Sistema de arranque |
| 33 |
|
15A |
(INJ) Inyectores de combustible |
| 34 |
|
10A |
(ECU-B NO.2) Unidad de control del motor |
| 35 |
|
25A |
(ECU-B NO.4) Unidad de control del motor |
| 36 |
|
20A |
NOX PM MAIN |
| 37 |
|
30A |
D/C CUT |
| 38 |
|
|
(SPARE) Fusible de respuesto |
| 39 |
|
|
(SPARE) Fusible de respuesto |
| 40 |
|
|
(SPARE) Fusible de respuesto |
| 41 |
|
80A |
(GLOW) Calefactor de bujías incandescentes |
| 42 |
|
60A |
(J/B-B) Bus de caja de conexiones |
| 43 |
|
10A |
(DOME) Luz de domo y luz interior |
| 44 |
|
20A |
(RADIO) Radio y sistema de audio |
| 45 |
|
10A |
(ECU-B NO.1) Unidad de control del motor |
| 46 |
|
|
(BBC NO.3) Sistema de parada y arranque |
| 47 |
|
|
(EMPTY) Vacío |
| 48 |
|
|
(BBC NO.1) Sistema de parada y arranque |
| 49 |
|
|
(ST NO.1) Sistema de arranque |
| 50 |
|
|
BBC NO.2 / AMP |
| 51 |
|
|
(EMPTY) Vacío |
| 52 |
|
30A |
DCU-MAIN |
| 53 |
|
40A |
(H-LP MAIN) Faros |
| 54 |
|
7.5A |
(ODS) Sistema de detección de ocupantes (airbag) |
