Compartimento del motor 1
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | (ALT-S) Sistema de carga | |
| 46 | (MAIN) Sin circuito | ||
| 47 | (ALT) Todos los componentes en los fusibles "J/B NO.2", "MIR HTR", "AM1 NO.1", "ACC", "CDS FAN", "HTR" y "ABS NO.1" | ||
| 48 | (J/B NO.2 1) Todos los componentes en los fusibles "ECU-B", "FR FOG", "DEFOG", "AHC- B", "TAIL", "STOP", "DOME", "POWER", "OBD", "RR A.C" y "RR HTR" |
Compartimiento del motor 2
| N° | A | Descripción | |
|---|---|---|---|
| - | (MG CLT) Embrague del compresor del aire acondicionado | ||
| - | (MIR HTR) Espejos calefaccionados | ||
| - | (ACC) Relé auxiliar | ||
| - | (AHC) Control activo de altura de la carrocería | ||
| - | (IG1 NO.1) Encendido | ||
| - | (IG1 NO.2) Encendido | ||
| - | (ABS SOL) ABS | ||
| - | (EFI, ECD) Unidad de control del motor, Unidad de control del motor | ||
| - | (HORN) Señal sonora | ||
| - | (DIMMER) Atenuador (interruptor de luz) | ||
| - | (STARTER) Sistema de arranque | ||
| - | (ABS MTR2) ABS | ||
| - | (HEAD) Faros | ||
| - | (ABS MTR1) ABS | ||
| 2 | 20A | (AM1 NO.2) Sistema de arranque, luces direccionales, luces de emergencia, todos los componentes en los fusibles "CIGAR", "ECU-IG", "MIRR", "SRS" | |
| 3 | 20A | (A.C) Sistema de aire acondicionado | |
| 4 | 15A | (SEAT HTR) Calefactores de asientos | |
| 5 | 15A | (MIR HTR) Calefactor del espejo retrovisor exterior | |
| 6 | 20A | (HEAD CLNER) Sin circuito | |
| 7 | 20A | (CDS FAN) Ventilador de refrigeración eléctrico | |
| 8 | 20A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de control de emisiones, bomba de combustible | |
| 9 | 10A | (HORN) Bocinas | |
| 10 | 15A | (THROTTLE) Sistema de control electrónico del acelerador | |
| 11 | 20A | (RADIO) Sistema de audio del coche | |
| 12 | 15A | (HAZ-TRN) Luces de emergencia, luces direccionales | |
| 13 | 30A | (AM2) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, todos los componentes en el fusible "IGN" | |
| 14 | 20A | (ECU-B1) Sistema de control de bloqueo de puertas eléctrico, ventanas eléctricas, limpiaparabrisas y lavaparabrisas trasero, sistema de entrada iluminada, sistema de control remoto inalámbrico, espejo retrovisor eléctrico, indicadores y medidores, sistema de aire acondicionado, sistema de control automático de luces, sistema disuasorio de robo | |
| 15 | 20A | (HEAD (LH-UPR)) Faro izquierdo (luz alta) | |
| 16 | 20A | (HEAD (RH-UPR)) Faro derecho (luz alta) | |
| 17 | 10A | (HEAD (LH-LWR)) Faro izquierdo (luz baja), luces antiniebla delanteras | |
| 18 | 10A | (HEAD (RH-LWR)) Faro derecho (luz baja) | |
| 40 | 50A | (ABS NO.1) Sistema de frenos antibloqueo | |
| 41 | 50A | (AHC) Sin circuito | |
| 42 | 50A | (ACC) Todos los componentes en el fusible "PWR OUTLET" | |
| 43 | 40A | (ABS NO.2) Sistema de frenos antibloqueo | |
| 44 | 30A | (STARTER) Sistema de arranque | |
| 49 | 80A | (AM1 NO.1) Sistema de carga, todos los componentes en "AM1 NO.2", "GAUGE", "WIPER", "DIFF", "A | |
| 50 | 60A | (HTR) Sistema de aire acondicionado | |
| 51 | 80A | (GLOW) Sin circuito |

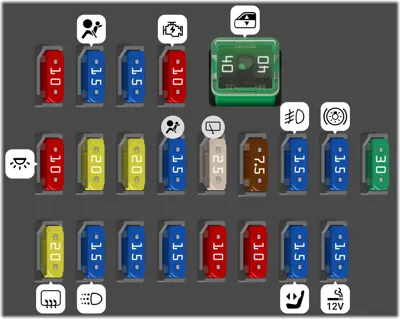

Panel lateral izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 19 | 10A | (MIRR) Espejo retrovisor eléctrico | |
| 20 | 15A | (SRS) Sistema de airbag SRS, pretensores del cinturón de seguridad | |
| 21 | 15A | (CIGAR) Encendedor de cigarrillos, sistema de audio del automóvil, antena eléctrica | |
| 22 | 10A | (IGN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de frenos antibloqueo, sistema de airbag SRS, luz de advertencia de descarga de los pretensores del cinturón de seguridad | |
| 23 | 10A | (DOME) Luces interiores, luces personales | |
| 24 | 20A | (AHC-IG) Sin circuito | |
| 25 | 20A | (DIFF) Sistema de bloqueo del diferencial trasero | |
| 26 | 15A | (GAUGE) Indicadores y medidores, indicadores de recordatorio de servicio y zumbador de advertencia (excepto luces de advertencia de descarga, puerta abierta y airbag SRS), luces de reversa, sistema de aire acondicionado, sistema de transmisión automática controlado electrónicamente, sistema de control remoto inalámbrico, sistema de luces de circulación diurna | |
| 27 | 25A | (WIPER) Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero | |
| 28 | 7.5A | (I/UP) Sistema de ralentí acelerado del motor | |
| 29 | 15A | (FR FOG) Luces antiniebla delanteras | |
| 30 | 15A | (STOP) Luces de freno, luz de freno elevada | |
| 31 | 30A | (RR A.C) Sistema de aire acondicionado | |
| 32 | 20A | (DEFOG) Desempañador de la ventana trasera | |
| 33 | 15A | (ECU-B) Sistema de dirección inclinable y telescópica eléctrica, sistema de luces de circulación diurna, sistema de disuasión de robo | |
| 34 | 15A | (TAIL) Luces traseras, luces de matrícula, luces de estacionamiento, luces del panel de instrumentos | |
| 35 | 15A | (AHC-B) Sin circuito | |
| 36 | 10A | (OBD) Sistema de diagnóstico a bordo | |
| 37 | 10A | (RR HTR) Sistema de aire acondicionado | |
| 38 | 15A | (ECU-IG) Sistema de frenos antibloqueo, sistema de bloqueo de cambio, asientos eléctricos, antena eléctrica, sistema de dirección inclinable y telescópica eléctrica | |
| 39 | 15A | (PWR OUTLET) Tomas de corriente | |
| 45 | 40A | (POWER) Sistema de control de bloqueo de puertas eléctrico, ventanas eléctricas, techo corredizo eléctrico, asiento eléctrico, sistema de dirección inclinable y telescópica eléctrica |
