Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | ARRANQUE | ||
| - | AHC | ||
| - | IG1 | ||
| - | PTC HTR NO.1 | ||
| - | PTC HTR NO.2 | ||
| - | FAROS ANTINIEBLA DELANTEROS | ||
| - | LIMPIADOR DE FAROS | ||
| - | LUCES TRASERAS DE REMOLQUE | ||
| - | CARGA DE BATERÍA | ||
| - | OPERACIÓN DE LUCES DE FRENO | ||
| - | DESCONGELADOR | ||
| - | S-BOCINA | ||
| - | BOCINA | ||
| - | EMBRAGUE MAGNÉTICO | ||
| - | VÁLVULA AI | ||
| - | DESEMPAÑADOR | ||
| - | PTC HTR NO.3 | ||
| - | FARO BAJA o FARO IZQUIERDO | ||
| - | FARO ALTA o FARO DERECHO | ||
| - | CLR RR | ||
| - | FILTRO DE RUIDO | ||
| - | FILTRO DE RUIDO | ||
| 1 | J/B LH-AM | ||
| 2 | R/B. NO.2 | ||
| 3 | HTR | ||
| 4 | AHC | ||
| 5 | aire acondicionado RR NO.1 | ||
| 6 | J/B RH-AM | ||
| 7 | BATERÍA AUXILIAR | ||
| 8 | PBD | ||
| 9 | DESEMPAÑADOR | ||
| 10 | LIMPIADOR DE FAROS | ||
| 12 | 50A | PTC HTR NO.1 | |
| 13 | 50A | PTC HTR NO.2 | |
| 14 | 10A | ALT-COS | |
| 15 | 20A | DESCONGELADOR | |
| 16 | 25A | VENTILADOR CDS | |
| 17 | 30A | FRENO DE REMOLQUE | |
| 18 | 15A | TI & TE | |
| 21 | 50A | PTC HTR NO.3 | |
| 24 | 7.5A | EFI NO.3 | |
| 25 | 7.5A | aire acondicionado RR NO.2 | |
| 27 | 30A | HMD NO.1 | |
| 28 | 30A | HMD NO.2 | |
| 29 | 20A | CALEFACTOR DE ESPEJO | |
| 31 | 30A | ASIENTO ELÉCTRICO TRASERO | |
| 32 | 30A | LUCES TRASERAS DE REMOLQUE | |
| 34 | 5A | 4WD-B | |
| 36 | 7.5A | FAROS ANTINIEBLA DELANTEROS | |
| 39 | 15A | FARO IZQUIERDO-BAJA | |
| 40 | 15A | FARO DERECHO-BAJA | |
| 42 | 15A | FARO IZQUIERDO-ALTA | |
| 43 | 15A | FARO DERECHO-ALTA | |
| 44 | ALT | ||
| 44 | ALT | ||
| 46 | VGRS | ||
| 47 | ARRANQUE | ||
| 48 | ABS NO.2 | ||
| 49 | ABS NO.1 | ||
| 50 | BOMBA DE AIRE NO.2 | ||
| 51 | J/B LH-B | ||
| 52 | BOMBA DE AIRE NO.1 | ||
| 53 | P/I-B | ||
| 55 | 25A | EFI PRINCIPAL NO.1 | |
| 56 | 7.5A | EFI PRINCIPAL NO.2 | |
| 57 | 15A | CALEFACTOR A/F | |
| 58 | 20A | BOMBA DE COMBUSTIBLE | |
| 59 | 10A | ENG-IG2 NO.2 | |
| 60 | 10A | ENG-IG2 NO.1 | |
| 61 | 30A | IG2 PRINCIPAL | |
| 62 | 5A | LUZ DE MARCHA DIURNA | |
| 63 | 10A | CALEFACTOR DE BOMBA DE AIRE | |
| 64 | 7.5A | P/ HTR | |
| 65 | 15A | EFI PRINCIPAL NO.2 | |
| 67 | 5A | CABRESTANTE | |
| 68 | 20A | LAVAPARABRISAS | |
| 69 | 15A | ASIENTO CALEFACCIONADO TRASERO IZQUIERDO | |
| 70 | 10A | ENG-IG NO.1 | |
| 71 | 10A | COMPRESOR DE aire acondicionado | |
| 72 | 5A | ALT-IG | |
| 73 | 15A | VOLANTE CALEFACCIONADO | |
| 74 | 10A | INTERRUPTOR N/ST | |
| 76 | 20A | 4WD-IG | |
| 77 | 15A | ASIENTO CALEFACCIONADO TRASERO DERECHO | |
| 78 | 40A | FARO PRINCIPAL NO.1 | |
| 79 | 30A | REMOLQUE | |
| 80 | 10A | EDU NO.2 | |
| 81 | 7.5A | ALT-S | |
| 82 | 10A | ETCS | |
| 83 | 10A | S-BOCINA | |
| 87 | 40A | FARO PRINCIPAL NO.1 | |
| 88 | 10A | FRENO | |
| 89 | 10A | BOCINA | |
| 90 | 10A | EDU NO.1 | |
| 92 | 30A | CORTE D/C | |
| 93 | 10A | ENTRETENIMIENTO TRASERO | |
| 94 | 10A | MPX-B NO.1 | |
| 95 | 10A | MPX-B NO.2 |

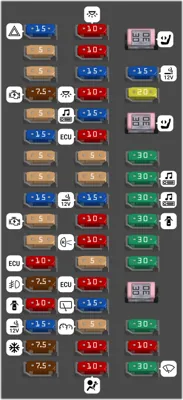

Caja de fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (HAZ ) Luz de emergencia o balizas | |
| 2 | 5A | (J/B-B NO.1) Bus de caja de conexiones | |
| 3 | 5A | (DCM) Módulo de comunicación de datos para emergencias | |
| 4 | 7.5A | (AM2) Sistema de arranque | |
| 5 | 5A | (IMMOBI) Sistema antirobo | |
| 6 | 15A | (TAIL) Luces traseras | |
| 7 | 5A | (PANEL NO.1) Luces del panel de instrumentos | |
| 8 | 5A | (PANEL NO.2) Luces del panel de instrumentos | |
| 9 | 15A | (DOOR DBLAL) Bloqueo doble de puertas | |
| 10 | 5A | (AM1) Sistema de arranque | |
| 11 | 5A | (SFT LOCK-ACC) ECU del sistema de bloqueo del cambio de caja automática | |
| 12 | 10A | (ECU-ACC NO.1) Unidad de control del motor | |
| 13 | 7.5A | (FOG RR) Luces antiniebla traseras | |
| 14 | 10A | (D/L NO.2) Sistema de cierre de puertas eléctrico | |
| 15 | 15A | (INV) Toma de corriente (inversor DC/AC) | |
| 16 | 7.5A | (A/C) Aire acondicionado | |
| 17 | 7.5A | (OBD) Diagnóstico a bordo | |
| 18 | 10A | (DOME) Luz de domo y luz interior | |
| 19 | 10A | (J/B-B NO.2) Bus de caja de conexiones | |
| 20 | 15A | (STRG LOCK) Bloqueo de dirección | |
| 21 | 10A | (DOME CUT) Luz de domo y luz interior | |
| 22 | 15A | (RADIO) Radio y sistema de audio | |
| 23 | 10A | (ECU-IG NO.2) Unidad de control del motor | |
| 24 | 5A | (SFT LOCK-IG) ECU del sistema de bloqueo del cambio de caja automática | |
| 25 | 5A | ECU-G NO.7 | |
| 26 | 15A | (CIG) Encendedor de cigarrillos / enchufes de corriente | |
| 27 | 10A | J/B-AM NO.1 | |
| 28 | 10A | (BKUP LP) Luces de reversa | |
| 29 | 5A | (EPB-IG) Freno de mano eléctrico | |
| 30 | 10A | (ECU-IG NO.3) Unidad de control del motor | |
| 31 | 15A | (WIPER RR) Limpiaparabrisas trasero | |
| 32 | 5A | (METER) Cuadro de instrumentos | |
| 33 | 10A | (IG2 NO.1) Protege varios circuitos | |
| 34 | 10A | (A/BAG-IG2) Airbag | |
| 35 | 30A | (P/SEAT F/L) Asiento de ajuste eléctrico | |
| 36 | 15A | (P/OUTLET) Encendedor de cigarrillos / enchufes de corriente | |
| 37 | 20A | (S/ROOF) Techo solar | |
| 38 | 30A | (P/SEAT F/R) Asiento de ajuste eléctrico | |
| 39 | 30A | DOOR F/D | |
| 40 | 30A | (AMP NO.1) Sistema de audio | |
| 41 | 30A | (AMP NO.2) Sistema de audio | |
| 42 | 30A | (D/L NO.1) Sistema de cierre de puertas eléctrico | |
| 43 | 30A | (DOOR R/L) Puerta trasera izquierda | |
| 44 | 30A | (DOOR R/R) Puerta trasera derecha | |
| 45 | 30A | DOOR F/D (Driver's Door Only Jam Protection) | |
| 46 | 30A | DOOR F/D (All Door Jam Protection) | |
| 47 | 10A | ECURG NO.1 | |
| 48 | 30A | (WIPER) Limpiaparabrisas |
