Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 40A | (MAIN) Sistema de arranque, fusibles "DRL NO.1", "HEAD LH LWR", "HEAD RH LWR" | |
| 3 | 7.5A | (ALT-S) Sistema de carga | |
| 4 | 25A | (ECU-B1) Fusibles "ECU-B", "DOME" | |
| 5 | 10A | (SMT-B) Sistema de transmisión manual secuencial | |
| 6 | 10A | (HORN) Bocina | |
| 7 | 15A | (HAZ) Luces direccionales, luces intermitentes de emergencia | |
| 8 | 15A | (AM2) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de airbag SRS | |
| 9 | 15A | (IG2) Sistema de encendido, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 10 | 15A | (EFI1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema inmovilizador del motor | |
| 11 | 15A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 12 | 30A | (HPU) Sistema de transmisión manual secuencial | |
| 13 | 10A | (HEAD RH LWR) Faro derecho (luz baja) | |
| 14 | 10A | (HEAD LH LWR) Faro izquierdo (luz baja) | |
| 15 | 100A | (ALT) Fusibles "AM1", "D P/W", "P P/W", "DOOR", "STOP", "EHPS", "DEF", "TAIL1", "OBD", "HTR 40A" | |
| 16 | 7.5A | (EFI2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 17 | 7.5A | (ST) Sistema de arranque | |
| 18 | 10A | (SMT-IG) Sistema de transmisión manual secuencial | |
| 19 | 7.5A | (DRL №.1) Sistema de luces de circulación diurna | |
| 20 | 40A | (HTR) Sistema de aire acondicionado |

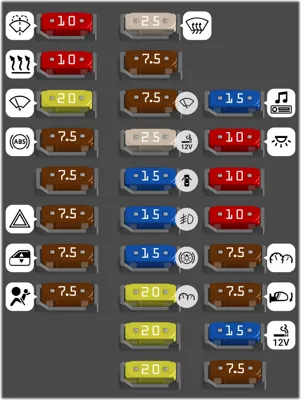

Caja de Fusibles del Compartimento de Pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 10A | (WASHER) Limpiaparabrisas y lavaparabrisas | |
| 10 | 10A | (HTR) Sistema de aire acondicionado | |
| 11 | 20A | (WIPER) Limpiaparabrisas y lavaparabrisas | |
| 12 | 7.5A | (ECU-IG) Sistema de dirección asistida, sistema de frenos antibloqueo | |
| 13 | 7.5A | (FAN-IG) Ventiladores de refrigeración eléctricos | |
| 14 | 7.5A | (TURN) Luces direccionales, luces de emergencia | |
| 15 | 7.5A | (GAUGE) Sistema de elevalunas eléctricos, indicadores y medidores, luces de reversa, sistema de carga, sistema desempañador de la ventana trasera | |
| 16 | 7.5A | (SRS) Sistema de airbag SRS | |
| 17 | 25A | (DEF) Sistema desempañador de la ventana trasera | |
| 18 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 19 | 7.5A | (AM1) Fusibles "GAUGE", "ACC", "TURN", "ECU-IG", "WIPER", "WASHER", "SRS", "HTR 10A", "FAN-IG" | |
| 20 | 25A | (ACC) Fusibles "RADIO2", "CIG" | |
| 21 | 15A | (DOOR) Sistema de bloqueo de puertas eléctrico | |
| 22 | 15A | (FR FOG) Luz antiniebla delantera | |
| 23 | 15A | (STOP) Luces de freno, luz de freno elevada, sistema de transmisión manual secuencial | |
| 24 | 20A | (TAIL) Fusibles "TAIL2", "PANEL" | |
| 25 | 20A | (D P/W) Sistema de elevalunas eléctricos | |
| 26 | 20A | (P P/W) Sistema de elevalunas eléctricos | |
| 27 | 15A | (RADIO1) Antena eléctrica, radio | |
| 28 | 10A | (DOME) Reloj | |
| 29 | 10A | (ECU-B) Sistema de luces de circulación diurna, indicadores y medidores | |
| 30 | 10A | (TAIL2) Luces traseras, luces de estacionamiento, luces de matrícula, indicadores y medidores | |
| 31 | 7.5A | (PANEL) Reloj, iluminación | |
| 32 | 7.5A | (RADIO2) Indicadores y medidores, sistema de espejos retrovisores exteriores, reloj | |
| 33 | 15A | (CIG) Encendedor de cigarrillos | |
| 34 | 7.5A | (I/UP) Sistema de aumento de ralentí del motor |
Caja de fusibles del compartimento de equipaje delantero
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 30A | Fusible de repuesto | |
| 2 | 15A | Fusible de repuesto | |
| 3 | 20A | Fusible de repuesto | |
| 4 | 30A | (RDI FAN) Ventiladores eléctricos de refrigeración | |
| 5 | 30A | (ABS1) Sistema de frenos antibloqueo | |
| 6 | 30A | (CDS FAN) Ventiladores eléctricos de refrigeración | |
| 7 | 50A | (EHPS) Sistema de dirección asistida | |
| 8 | 50A | (ABS2) Sistema de frenos antibloqueo |
Caja de fusibles del compartimento de equipaje delantero 2
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (HEAD LH UPR) Faro izquierdo (luz alta) | |
| 2 | 10A | (HEAD RH UPR) Faro derecho (luz alta) |
