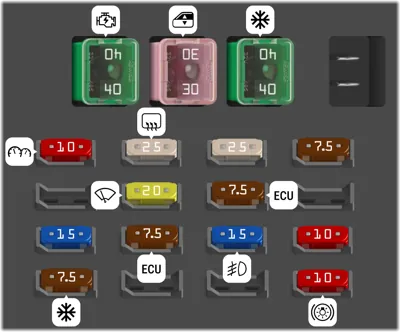

Interior fuse panel
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (GAUGE) Cuadro de instrumentos | |
| 2 | 25A | (DEF) Desempañador trasero | |
| 3 | 25A | (D/L) Sistema de cierre de puertas eléctrico | |
| 4 | 7.5A | (TAIL) Luces traseras | |
| 6 | 20A | (WIPER) Limpiaparabrisas | |
| 7 | 7.5A | (ECU-B) Unidad de control del motor | |
| 9 | 15A | (ACC) Protege varios circuitos accesorios | |
| 10 | 7.5A | (ECU-IG) Unidad de control del motor | |
| 11 | 15A | (FOG) Luces antiniebla | |
| 12 | 10A | (HAZ) Luz de emergencia o balizas | |
| 13 | 7.5A | (A.C.) Aire acondicionado | |
| 16 | 10A | (STOP) Luces de freno | |
| 17 | 40A | (AM1) Sistema de arranque | |
| 18 | 30A | (POWER) Ventanas eléctricas | |
| 19 | 40A | (HTR) Sistema de aire acondicionado |
Engine fuse panel
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | (HTR SUB 1) Calefactor adicional AC | |
| - | 30A | (RDI) Electroventilador de enfriamiento | |
| - | 10A | BA | |
| - | 10A | (H-LP RH) Faro derecho | |
| - | 10A | (H-LP LH) Faro izquierdo | |
| - | 30A | (ST) Sistema de arranque | |
| - | 15A | (AM2) Sistema de arranque | |
| - | 15A | (HORN) Bocina | |
| - | 15A | (EFI) Sistema de inyección de combustible multipuerto | |
| - | 15A | (DOME) Luz de domo y luz interior | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | (HORN) Bocina | ||
| - | A/C MG | ||
| - | (EFI) Sistema de inyección de combustible multipuerto | ||
| - | (FAN NO.1) Electroventilador de enfriamiento | ||
| - | (FAN NO.2) Electroventilador de enfriamiento | ||
| - | (HTR SUB1) Calefactor adicional AC | ||
| - | (ST) Sistema de arranque |
