Toyota Prius / Fusibles 2010

Compartimiento del motor

Compartimiento del motor
N°ADescripción
1 60A (P/I 1) IG2, EFI MAIN, BATT FAN
2 60A (EPS) Dirección asistida eléctrica
3 (HTR) Sistema de aire acondicionado
4 (RDI) Ventiladores de enfriamiento eléctricos
5 (CDS) Ventiladores de enfriamiento eléctricos
6 (P/1 2) Sistema de control de estacionamiento, bocina, faro derecho (luz de cruce), faro izquierdo (luz de cruce), luces de reversa
7 (ABS MTR 1) Sistema de frenos antibloqueo
8 (ABS MTR 2) Sistema de frenos antibloqueo
11 30A (H-LP CLN) Limpiador de faros
13 10A (S-HORN) Sin circuito
14 30A (ENG W/P) Sistema de enfriamiento
15 7.5A (ABS MAIN NO.2) Sistema de frenos antibloqueo
16 30A (AMP) Sistema de audio
17 30A (IGCT) PCU, IGCT NO.2, IGCT NO.3
18 5A (DC/DC-S) Inversor y convertidor
19 7.5A (P CON MAIN) Sistema de control de estacionamiento, transmisión
20 7.5A (AM2) Ventanillas eléctricas
21 7.5A (ECU-B2) Sistema de llave inteligente
22 10A (MAYDAY) Sin circuito
23 10A (ECU-B3) Sistema de aire acondicionado
24 10A (TURN & HAZ) Luces de giro y de emergencia
25 10A (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
26 20A (ABS MAIN NO.1) Sistema de frenos antibloqueo
27 20A (H-LP HI MAIN) H-LP HI RH, H-LP HI LH, interruptor de faros, sistema de luces de conducción diurna
31 10A (PCU) Inversor y convertidor
32 10A (IGCT NO.2) Sistema híbrido, sistema de control de estacionamiento, ventanillas eléctricas, inversor y convertidor
33 10A (MIR HTR) Desempañadores de espejos retrovisores exteriores
34 15A (RAD NO.1) Sistema de audio, sistema de navegación
35 10A (DOME) Luces de cortesía de puertas, luces personales, luces interiores, luces de pies delanteras, luces de vanidad, espejo retrovisor interior, abridor de puerta de garaje, dirección asistida eléctrica
36 7.5A (ECU-B) Sistema de llave inteligente, sistema de comunicación multiplex, luces personales, indicadores y medidores
37 10A (H-LP LH HI) Faro izquierdo (luz de carretera)
38 10A (H-LP RH HI) Faro derecho (luz de carretera)
39 30A (SPARE) Fusibles de repuesto
40 15A (SPARE) Fusibles de repuesto
41 7.5A (SPARE) Fusibles de repuesto
42 10A (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
43 10A (IGCT NO.3) Sistema de enfriamiento
45 20A (EFI MAIN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, EFI NO.2
46 10A (BATT FAN) Ventilador de enfriamiento de la batería
47 20A (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, MET-IGN, IGN, ventanillas eléctricas

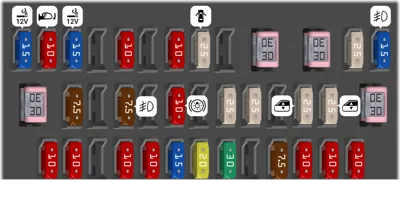

Panel de instrumentos del lado izquierdo

Panel de instrumentos del lado izquierdo
N°ADescripción
1 15A (CIG) Tomas de corriente
2 10A (ECU-ACC) Sistema de comunicación múltiplex, espejos retrovisores exteriores, sistema de apoyo al conductor, sistema de audio, sistema de navegación
3 15A (PWR OUTLET) Tomas de corriente
5 10A (SEAT HTR FR) Calefactor de asiento
7 10A (SEAT HTR FL) Calefactor de asiento
8 25A (DOOR NO.1) Sistema de cierre centralizado de puertas
10 30A (PSB) Sistema pre-colisión
11 30A (PWR SEAT FR) Soporte lumbar del asiento delantero
12 25A (DBL LOCK) Dirección inclinable y telescópica
13 15A (FR FOG) Luces antiniebla delanteras
14 30A (PWR SEAT FL) Soporte lumbar del asiento delantero
15 7.5A (OBD) Sistema de diagnóstico a bordo
17 7.5A (RR FOG) Sin circuito
19 10A (STOP) Luces de freno, luz de freno de montaje alto, sistema de frenos, ventanas eléctricas, sistema de apoyo al conductor
21 25A (P FR DOOR) Ventanas eléctricas
22 25A (D FR DOOR) Ventanas eléctricas
24 25A (DOOR RR) Ventanas eléctricas
25 25A (DOOR RL) Ventanas eléctricas
26 30A (S/ROOF) Techo solar eléctrico
27 10A (ECU-IG NO.1) Ventiladores de enfriamiento eléctricos, sistema de comunicación múltiplex
28 10A (ECU-IG NO.2) Sistema de apoyo al conductor, sistema pre-colisión, sistema LKA, espejo retrovisor interior, apertura de puerta de garaje, sensor de velocidad de guiñada y sensor G, sistema de frenos, dirección asistida eléctrica, sistema de navegación, techo solar eléctrico, sistema de advertencia de presión de neumáticos, pretensores de cinturones de seguridad, sistema de audio, luces de emergencia, luces de giro, limpiaparabrisas, lavafaros
30 10A (GAUGE) Sistema de nivelación de faros, luz recordatoria del cinturón de seguridad del pasajero delantero, indicadores y medidores
31 10A (A/C) Sistema de aire acondicionado, sistema de ventilación solar, sistema de aire acondicionado remoto
32 15A (WASHER) Lavaparabrisas
33 20A (RR WIP) Limpiaparabrisas y lavaparabrisas trasero
34 30A (WIP) Limpiaparabrisas
36 7.5A (MET) Indicadores y medidores
37 10A (IGN) Sistema de frenos, sistema de apoyo al conductor, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de airbag SRS, sensor de detección de ocupantes, ventanas eléctricas, sistema de llave inteligente
38 10A (PANEL) Sistema de aire acondicionado, luces de emergencia, calefactores de asiento, transmisión, interruptor de posición "P", sistema de navegación, sistema de ventilación solar, sistema de aire acondicionado remoto, sistema avanzado de guía de estacionamiento, lavafaros, luz recordatoria del cinturón de seguridad del pasajero delantero, sistema de nivelación de faros, luz de la guantera, reloj, sistema de audio
39 10A (TAIL) Sistema de nivelación de faros, luces de estacionamiento, luces traseras, luces de matrícula, luces antiniebla delanteras, luces de posición laterales
