Toyota Prius / Fusibles 2011

Compartimento del motor

Compartimento del motor
N°ADescripción
- S-HORN
- FAN NO.1
- ENG W/P
- IGCT
- DIM/DRL
- FAN NO.2
- FAN NO.3
- Terminal de batería
1 (HTR) Sistema de aire acondicionado
2 (RDI) Ventiladores de enfriamiento eléctricos
3 (CDS) Ventiladores de enfriamiento eléctricos
4 10A (S-HORN) Sin circuito
5 30A (ENG W/P) Sistema de enfriamiento
6 7.5A (ABS MAIN NO.2) Sistema de frenos antibloqueo
7 30A (H-LP CLN) Limpiador de faros
8 30A (P-CON MTR) Sistema de control de estacionamiento, transmisión
9 30A (AMP) Sistema de audio
10 30A (IGCT) PCU, IGCT NO.2, IGCT NO.3
11 5A (DC/DC-S) Inversor y convertidor
12 7.5A (P CON MAIN) Sistema de control de estacionamiento, transmisión
13 7.5A (AM2) Sistema de gestión de energía
14 7.5A (ECU-B2) Sistema de llave inteligente
15 10A (MAYDAY) Mayday
16 10A (ECU-B3) Sistema de aire acondicionado
17 10A (TURN & HAZ) Luces de señalización
18 10A (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
19 20A (ABS MAIN NO. 1) Sistema de frenos antibloqueo
20 (P/I 2) Sistema de control de estacionamiento, bocina, faro derecho (luz baja), faro izquierdo (luz baja), luces de reversa
21 (ABS MTR 1) Sistema de frenos antibloqueo
22 (ABS MTR 2) Sistema de frenos antibloqueo
23 20A (H-LP HI MAIN) H-LP HI RH, H-LP HI LH, interruptor de faros, sistema de luz diurna
24 60A (P/I 1) IG2, EFI MAIN, ventilador de batería
25 60A (EPS) Dirección asistida eléctrica
26 10A (PCU) Inversor y convertidor
27 10A (IGCT NO.2) Sistema híbrido, sistema de control de estacionamiento, ventanas eléctricas, inversor y convertidor
28 10A (MIR HTR) Desempañadores de espejos retrovisores exteriores
29 15A (RAD NO.1) Sistema de audio, sistema de navegación
30 10A (DOME) Luces de cortesía de puertas, luces personales, luces interiores, luces de pie delanteras, luces de vanidad, espejo retrovisor interior, abridor de puerta de garaje, dirección asistida eléctrica
31 7.5A (ECU-B) Sistema de llave inteligente, sistema de comunicación multiplex, luces personales, indicadores y medidores
32 10A (H-LP LH HI) Faro izquierdo (luz alta)
33 10A (H-LP RH HI) Faro derecho (luz alta)
34 10A (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
35 10A (IGCT NO.3) Sistema de enfriamiento
36 30A (SPARE) Fusibles de repuesto
37 10A (SPARE) Fusibles de repuesto
38 7.5A (SPARE) Fusibles de repuesto
39 20A (EFI MAIN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, EFI NO.2
40 10A (BATT FAN) Ventilador de enfriamiento de batería
41 20A (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, MET-IGN, IGN, ventanas eléctricas

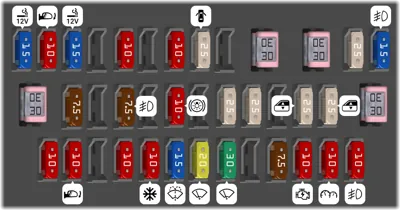

Lado izquierdo del tablero de instrumentos

Lado izquierdo del tablero de instrumentos
N°ADescripción
1 15A (CIG) Tomas de corriente
2 10A (ECU-ACC) Sistema de comunicación multiplex, espejos retrovisores exteriores, sistema de asistencia al conductor, sistema de audio, sistema de navegación
3 15A (PWR OUTLET) Tomas de corriente
5 10A (SEAT HTR FR) Calefacción del asiento
7 10A (SEAT HTR FL) Calefacción del asiento
8 25A (DOOR NO. 1) Sistema de cierre centralizado de puertas
10 30A (PSB) Sistema de Pre-Colisión
11 30A (PWR SEAT FR) Soporte lumbar del asiento delantero
12 25A (DBL LOCK) Volante ajustable en inclinación y telescópico
13 15A (FR FOG) Luces antiniebla delanteras
14 30A (PWR SEAT FL) Soporte lumbar del asiento delantero
15 7.5A (OBD) Sistema de diagnóstico a bordo
17 7.5A (RR FOG) Sin circuito
19 10A (STOP) Luces de freno, luz de freno elevada, sistema de frenos, ventanas eléctricas, sistema de asistencia al conductor
21 25A (P FR DOOR) Ventanas eléctricas
22 25A (D FR DOOR) Ventanas eléctricas
24 25A (DOOR RR) Ventanas eléctricas
25 25A (DOOR RL) Ventanas eléctricas
26 30A (S/ROOF) Techo corredizo eléctrico
27 10A (ECU-IG NO.1) Ventiladores de enfriamiento eléctricos, sistema de comunicación multiplex
28 10A (ECU-IG NO.2) Sistema de asistencia al conductor, Sistema de Pre-Colisión, sistema LKA, espejo retrovisor interior, abridor de puerta de garaje, sensor de velocidad de guiñada y G, sistema de frenos, dirección asistida eléctrica, sistema de navegación, techo corredizo eléctrico, sistema de advertencia de presión de neumáticos, pretensores de cinturones de seguridad, sistema de audio, luces de emergencia, luces intermitentes, limpiaparabrisas, limpiador de faros
30 10A (GAUGE) Sistema de nivelación de faros, luz de recordatorio del cinturón de seguridad del pasajero delantero, indicadores y medidores
31 10A (A/C) Sistema de aire acondicionado, Sistema de Ventilación Solar, Sistema de Aire Acondicionado Remoto
32 15A (WASHER) Limpiaparabrisas
33 20A (RR WIP) Limpiaparabrisas y lavaparabrisas trasero
34 30A (WIP) Limpiaparabrisas
36 7.5A (MET) Indicadores y medidores
37 10A (IGN) Sistema de frenos, sistema de asistencia al conductor, sistema de inyección de combustible multipuerto/secuencial, sistema de airbags SRS, sensor de detección de ocupantes, ventanas eléctricas, sistema de llave inteligente
38 10A (PANEL) Sistema de aire acondicionado, luces de emergencia, calefacción de asientos, transmisión, interruptor de posición "P", sistema de navegación, Sistema de Ventilación Solar, Sistema de Aire Acondicionado Remoto, sistema avanzado de guía de estacionamiento, limpiador de faros, luz de recordatorio del cinturón de seguridad del pasajero delantero, sistema de nivelación de faros, luz de la guantera, reloj, sistema de audio
39 10A (TAIL) Sistema de nivelación de faros, luces de estacionamiento, luces traseras, luces de matrícula, luces antiniebla delanteras, luces de posición laterales
