Toyota Prius / Fusibles 2013

Compartimento del motor

Compartimento del motor
N°ADescripción
- Terminal de batería
- IGCT
- FAN NO.2
- DIM/DRL
- ENG W/P
- FAN NO.1
- FAN NO.3
- S-HORN
1 (HTR) Sistema de aire acondicionado
2 (RDI) Ventiladores de enfriamiento eléctricos
3 (CDS) Ventiladores de enfriamiento eléctricos
4 7.5A (FUEL OPN) Apertura de la tapa del tanque de combustible
5 10A (S-HORN) Sin circuito
6 30A (ENG W/P) Sistema de enfriamiento
7 7.5A (ABS MAIN NO.2) Sistema de frenos antibloqueo
8 30A (H-LP CLN) Limpiador de faros
9 30A (P-CON MTR) Sistema de control de posición P, transmisión
10 30A (AMP NO.1) Sistema de audio
11 30A (IGCT) PCU, IGCT NO.2, IGCT NO.3
12 5A (DC/DC-S) Inversor y convertidor
13 7.5A (P CON MAIN) Sistema de control de posición P, interruptor de posición P
14 7.5A (AM2) Sistema de gestión de energía
15 7.5A (ECU-B2) Sistema de llave inteligente, sistema híbrido
16 10A (MAYDAY/DCM) MAYDAY/DCM
17 10A (PIMR) Sistema de carga
18 10A (TURN & HAZ) Luces de señal de giro
19 10A (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
20 20A (ABS MAIN NO.1) Sistema de frenos antibloqueo
21 15A (H-LP LH LO) Faro izquierdo (luz baja)
22 (P/I 2) Sistema de control de posición P, bocina, luces bajas de los faros, luces de reversa
23 (ABS MTR 1) Sistema de frenos antibloqueo
24 (ABS MTR 2) Sistema de frenos antibloqueo
25 20A (H-LP HI MAIN) Luces altas de los faros, luces diurnas
26 7.5A (DRL) Luces diurnas
27 30A (AMP NO.2) Sistema de audio, sistema de navegación
28 60A (P/I 1) IG2, EFI MAIN, ventilador de batería
29 60A (EPS) Dirección asistida eléctrica
30 15A (H-LP RH LO) Faro derecho (luz baja)
31 10A (PCU) Inversor y convertidor
32 10A (IGCT NO.2) Sistema híbrido, sistema de control de posición P, sistema de gestión de energía, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
33 10A (MIR HTR) Desempañadores de espejos retrovisores exteriores
34 15A (RAD NO.1) Sistema de audio, sistema de navegación
35 10A (DOME) Luces de cortesía de puertas, luz del compartimento de equipaje, luz personal, luces interiores, luces de pie, luces de vanidad, espejo retrovisor interior, abridor de puerta de garaje
36 7.5A (ECU-B) Sistema de llave inteligente, luces personales, indicadores y medidores
37 10A (H-LP LH HI) Faro izquierdo (luz alta)
38 10A (H-LP RH HI) Faro derecho (luz alta)
39 10A (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
40 10A (IGCT NO.3) Sistema de enfriamiento
41 30A (SPARE) Fusible de repuesto
42 10A (SPARE) Fusible de repuesto
43 7.5A (SPARE) Fusible de repuesto
44 20A (EFI MAIN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de enfriamiento, EFI NO.2
45 20A (BATT FAN) Ventilador de enfriamiento de batería
46 20A (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, MET, IGN, sistema de gestión de energía

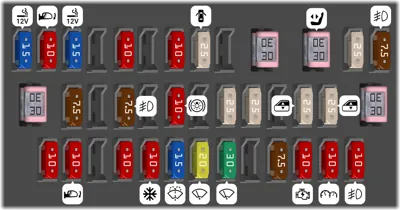

Lado izquierdo del tablero de instrumentos

Lado izquierdo del tablero de instrumentos
N°ADescripción
1 15A (CIG) Tomas de corriente
2 10A (ECU-ACC) Sistema de comunicación multiplex, espejos retrovisores exteriores, sistema de asistencia al conductor, sistema de audio, sistema de navegación
3 15A (PWR OUTLET) Tomas de corriente
5 10A (SEAT HTR FR) Calefacción del asiento
7 10A (SEAT HTR FL) Calefacción del asiento
8 25A (DOOR NO.1) Sistema de bloqueo de puertas eléctricas
10 30A (PSB) Sistema de Pre-Colisión
11 30A (PWR SEAT FR) Asiento del pasajero delantero
12 25A (DBL LOCK) Sin circuito
13 7.5A (FR FOG) Luces antiniebla delanteras
14 30A (PWR SEAT FL) Asiento del conductor
15 7.5A (OBD) Sistema de diagnóstico a bordo
17 7.5A (RR FOG) Sin circuito
19 10A (STOP) Luces de freno, luz de freno de montaje alto, sistema de frenos, sistema de asistencia al conductor, sistema de notificación de proximidad del vehículo
21 25A (P FR DOOR) Ventanas eléctricas
22 25A (D FR DOOR) Ventanas eléctricas
24 25A (DOOR RR) Ventanas eléctricas
25 25A (DOOR RL) Ventanas eléctricas
26 30A (S/ROOF) Sin circuito
27 10A (ECU-IG NO.1) Ventiladores de enfriamiento eléctricos, sistema de comunicación multiplex, sistema de notificación de proximidad del vehículo
28 10A (ECU-IG NO.2) Sistema de asistencia al conductor, Sistema de Pre-Colisión, espejo retrovisor interior, abridor de puerta de garaje, sensor de tasa de guiñada y G, sistema de frenos, sistema de navegación, sistema de advertencia de presión de neumáticos, pretensores de cinturón de seguridad, sistema de audio, luces de emergencia, luces intermitentes, limpiaparabrisas, limpiador de faros
30 10A (GAUGE) Sistema de nivelación de faros, indicadores y medidores
31 10A (A/C) Sistema de aire acondicionado, Sistema de Aire Acondicionado Remoto
32 15A (WASHER) Limpiaparabrisas
33 20A (RR WIP) Limpiaparabrisas y lavaparabrisas trasero
34 30A (WIP) Limpiaparabrisas
36 7.5A (MET) Indicadores y medidores
37 10A (IGN) Sistema de frenos, sistema de asistencia al conductor, sistema de inyección de combustible multipuerto/inyección de combustible multipuerto secuencial, sistema de airbag SRS, sistema de clasificación de ocupante del pasajero delantero (ECU y sensores), sistema de gestión de energía, sistema de llave inteligente, luz de recordatorio del cinturón de seguridad del pasajero delantero
38 10A (PANEL) Sistema de aire acondicionado, luz personal, transmisión, interruptor de posición P, sistema de navegación, Sistema de Aire Acondicionado Remoto, limpiador de faros, luz de recordatorio del cinturón de seguridad del pasajero delantero, sistema de nivelación de faros, luz de la guantera, reloj, sistema de audio, interruptor de MPH o km/h
39 10A (TAIL) Sistema de nivelación de faros, luces de estacionamiento, luces traseras, luces de matrícula, luces antiniebla delanteras, luces de posición laterales
