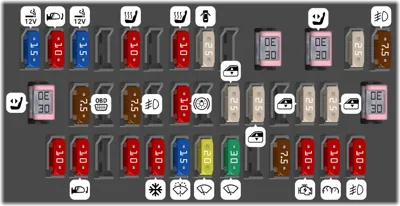

No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
Terminal de la batería |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| - |
|
|
No identificado |
| 1 |
|
|
(HTR) Sistema de aire acondicionado |
| 2 |
|
|
(RDI) Ventiladores de enfriamiento eléctricos |
| 3 |
|
|
(CDS) Ventiladores de enfriamiento eléctricos |
| 4 |
|
7.5A |
(FUEL OPN) Abridor de la puerta de llenado de combustible |
| 5 |
|
10A |
(S-HORN) Sin circuito |
| 6 |
|
30A |
(ENG W/P) Sistema de enfriamiento |
| 7 |
|
7.5A |
(ABS MAIN NO.2) Sistema de frenos antibloqueo |
| 8 |
|
30A |
(H-LP CLN) Limpiador de faros |
| 9 |
|
30A |
(P-CON MTR) Sistema de control de cambios, transmisión |
| 10 |
|
30A |
(AMP NO.1) Sistema de audio |
| 11 |
|
30A |
(IGCT) PCU, IGCT NO.2, IGCT NO.3 |
| 12 |
|
5A |
(DC/DC-S) Inversor y convertidor |
| 13 |
|
7.5A |
(P CON MAIN) Sistema de control de cambios, interruptor de posición P |
| 14 |
|
7.5A |
(AM2) Sistema de gestión de energía |
| 15 |
|
7.5A |
(ECU-B2) Sistema de llave inteligente, sistema híbrido |
| 16 |
|
10A |
(MAYDAY/DCM) MAYDAY/DCM |
| 17 |
|
10A |
(PIMR) Sistema de carga |
| 18 |
|
10A |
(TURN & HAZ) Luces direccionales |
| 19 |
|
10A |
(ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 20 |
|
20A |
(ABS MAIN NO.1) Sistema de frenos antibloqueo |
| 21 |
|
15A |
(H-LP LH LO) Faro izquierdo (luz baja) |
| 22 |
|
|
(P/I 2) Sistema de control de cambios, claxon, luces bajas de faros, luces de reversa |
| 23 |
|
|
(ABS MTR 1) Sistema de frenos antibloqueo |
| 24 |
|
|
(ABS MTR 2) Sistema de frenos antibloqueo |
| 25 |
|
20A |
(H-LP HI MAIN) Luces altas de faros, luces de circulación diurna |
| 26 |
|
7.5A |
(DRL) Luces de circulación diurna |
| 27 |
|
30A |
(AMP NO.2) Sistema de audio, sistema de navegación |
| 28 |
|
60A |
(P/I 1) IG2, EFI MAIN, BATT FAN |
| 29 |
|
60A |
(EPS) Dirección asistida eléctrica |
| 30 |
|
15A |
(H-LP RH LO) Faro derecho (luz baja) |
| 31 |
|
10A |
(PCU) Inversor y convertidor |
| 32 |
|
10A |
(IGCT NO.2) Sistema híbrido, sistema de control de cambios, sistema de gestión de energía, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 33 |
|
10A |
(MIR HTR) Desempañadores de espejos retrovisores exteriores |
| 34 |
|
15A |
(RAD NO.1) Sistema de audio, sistema de navegación |
| 35 |
|
10A |
(DOME) Luces de cortesía de puerta, luz del compartimiento de equipaje, luz personal, luces interiores, luces de pies, luces de vanidad, espejo retrovisor interior, abridor de puerta de garaje |
| 36 |
|
7.5A |
(ECU-B) Sistema de llave inteligente, luces personales, indicadores y medidores |
| 37 |
|
10A |
(H-LP LH HI) Faro izquierdo (luz alta) |
| 38 |
|
10A |
(H-LP RH HI) Faro derecho (luz alta) |
| 39 |
|
10A |
(EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 40 |
|
10A |
(IGCT NO.3) Sistema de enfriamiento |
| 41 |
|
30A |
(SPARE) Fusible de repuesto |
| 42 |
|
10A |
(SPARE) Fusible de repuesto |
| 43 |
|
7.5A |
(SPARE) Fusible de repuesto |
| 44 |
|
20A |
(EFI MAIN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de enfriamiento, EFI NO.2 |
| 45 |
|
20A |
(BATT FAN) Ventilador de enfriamiento de la batería |
| 46 |
|
20A |
(IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, MET, IGN, sistema de gestión de energía |
