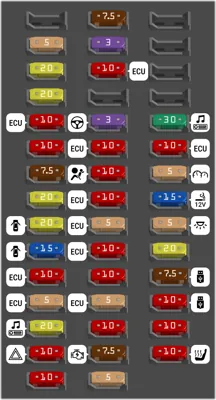

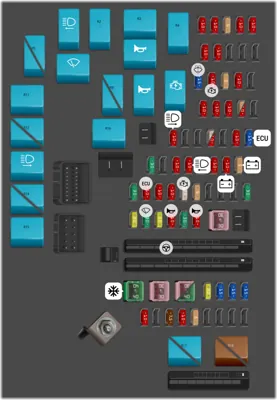

(H-LP LH) Faro izquierdo |
| - |
|
|
(EFI-MAIN NO.1) Sistema de inyección de combustible multipuerto |
| - |
|
|
D-INJ |
| - |
|
|
IGCT-MAIN NO.1 [HEV] |
| - |
|
|
VVT [M20A-FXS motor] |
| - |
|
|
C/OPN [2ZR-FXE] |
| - |
|
|
(WIPER) Limpiaparabrisas |
| - |
|
|
(HORN) Bocina |
| - |
|
|
IGCT-MAIN NO.1 [PHEV] |
| - |
|
|
IGCT-MAIN NO.2 [HEV] |
| - |
|
|
(S-HORN) Bocina / sistema antirobo |
| - |
|
|
(IGP) Encendido |
| - |
|
|
(EFI-MAIN NO.2 ) Sistema de inyección de combustible multipuerto |
| - |
|
|
INV W/PMP [HEV] |
| - |
|
|
IGCT-MAIN NO.2 [PHEV] |
| - |
|
|
(H-LP RH) Faro derecho |
| - |
|
|
(FAN NO.3 [HEV]) Electroventilador de enfriamiento |
| - |
|
|
(DEICER [PHEV]) Descongelador o desempañador |
| - |
|
|
(EFI-MAIN NO.3) Sistema de inyección de combustible multipuerto |
| - |
|
|
(DEICER [HEV]) Descongelador o desempañador |
| - |
|
|
(FAN NO.1 [HEV]) Electroventilador de enfriamiento |
| - |
|
|
(IG-B [PHEV]) Protege varios circuitos |
| - |
|
|
(FAN NO.2 [HEV]) Electroventilador de enfriamiento |
| - |
|
|
A/C MG/V [PHEV] |
| 1 |
|
10A |
PCU NO.2 [HEV] |
| 2 |
|
10A |
PCU NO.1 [HEV] |
| 3 |
|
5A |
SBW-IGCT |
| 4 |
|
10A |
PM-IGCT |
| 5 |
|
10A |
IGCT NO.2 |
| 6 |
|
10A |
(EFI NO.5) Sistema de inyección de combustible multipuerto |
| 7 |
|
10A |
(EFI NO.3) Sistema de inyección de combustible multipuerto |
| 11 |
|
15A |
(WASHER) Limpiaparabrisas |
| 12 |
|
10A |
(IGN) Encendido |
| 13 |
|
5A |
ECU-IGP NO.1 |
| 14 |
|
10A |
ECU-IGP NO.3 |
| 16 |
|
10A |
(EFI NO.2) Sistema de inyección de combustible multipuerto |
| 17 |
|
10A |
(EFI NO.4) Sistema de inyección de combustible multipuerto |
| 18 |
|
10A |
BATT FAN [HEV] / PCU NO.1 [PHEV] |
| 19 |
|
5A |
INV W/PMP [HEV] |
| 19 |
|
10A |
PCU NO.2 [PHEV] |
| 21 |
|
10A |
(H-LP RH) Faro derecho |
| 24 |
|
25A |
(EFI-MAIN NO.2 [M20A-FXS motor]) Sistema de inyección de combustible multipuerto |
| 24 |
|
10A |
(EFI-MAIN NO.2 [2ZR-FXE motor]) Sistema de inyección de combustible multipuerto |
| 26 |
|
10A |
INV W/PMP NO.2 |
| 27 |
|
15A |
(ECU-B NO.5) Unidad de control del motor |
| 28 |
|
30A |
(EFI-MAIN NO.1) Sistema de inyección de combustible multipuerto |
| 30 |
|
10A |
E-LATCH RL |
| 31 |
|
10A |
(H-LP LH) Faro izquierdo |
| 33 |
|
10A |
(STRG HTR) Sistema de volante calefactado |
| 34 |
|
10A |
(BATT-S NO.2) Sistema de carga |
| 35 |
|
5A |
(BATT-S) Sistema de carga |
| 36 |
|
30A |
(EFI-MAIN NO.3) Sistema de inyección de combustible multipuerto |
| 37 |
|
10A |
(ECU-B) Unidad de control del motor |
| 38 |
|
10A |
DMC |
| 39 |
|
10A |
E-LATCH RR |
| 40 |
|
25A |
(IGP-MAIN) Encendido |
| 41 |
|
5A |
(EFI NO.1) Sistema de inyección de combustible multipuerto |
| 45 |
|
30A |
D/C CUT |
| 46 |
|
20A |
D-INJ |
| 47 |
|
30A |
(WIPER) Limpiaparabrisas |
| 48 |
|
20A |
VVT |
| 49 |
|
10A |
(HORN) Bocina |
| 50 |
|
30A |
2ND BATT |
| 51 |
|
10A |
(S-HORN) Bocina / sistema antirobo |
| 52 |
|
20A |
P-CON MTR |
| 53 |
|
15A |
(DEICER) Descongelador o desempañador |
| 54 |
|
15A |
PLUG LOCK |
| 55 |
|
15A |
(S/HTR RR) Calefactor de asientos traseros |
| 56 |
|
10A |
AMD2 CHG |
| 58 |
|
7.5A |
(IG-B) Protege varios circuitos |
| 59 |
|
10A |
P-CON MAIN |
| 60 |
|
5A |
PWC |
| 67 |
|
30A |
IGCT-MAIN NO.2 |
| 69 |
|
40A |
(HTR) Sistema de aire acondicionado |
| 70 |
|
30A |
(FAN NO.1) Electroventilador de enfriamiento |
| 71 |
|
30A |
(FAN NO.2 [HEV]) Electroventilador de enfriamiento |
| 71 |
|
40A |
AMD2 [PHEV] |
| 72 |
|
|
(DC/DC) Transformador de CC a CC 400 vatios |
| 73 |
|
|
IGCT-MAIN NO.1 |
| 74 |
|
|
(ABS MTR NO.1) Sistema de frenos antibloqueo |
| 75 |
|
|
(EPS) Dirección asistida eléctrica |
| 76 |
|
|
INP STD NO.3 |
| 77 |
|
|
(ABS NO.1) Sistema de frenos antibloqueo |
| 78 |
|
|
( ABS NO.2) Sistema de frenos antibloqueo |
| 79 |
|
|
(ABS MAIN) Sistema de frenos antibloqueo |
| 87 |
|
|
INP STD NO.1 |
| 88 |
|
|
INP STD NO.2 |
| 89 |
|
|
(FAN NO.1) Electroventilador de enfriamiento |
